带电压分析的充电电路

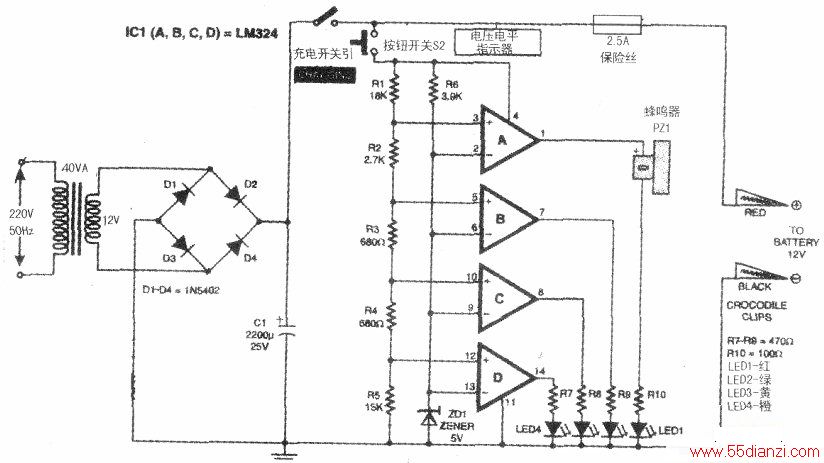

　　4只运放的同相脚分别经由R1～R5构成的分压网络连接至正电源，其电压与同相脚的对地电阻与网络总电阻(R1+R2+R3+R4+R5)之比有关。当电池电压为12.5V或更高时，此电阻链为各个同相脚提供5V以上的不等电压。各个运放的反相脚由5V的稳压二极管ZD1提供统一的基准电压。

　　当输出端连接充电电池后，如果Sl断开，而S2按下，电压分析电路就对电池电压进行取样，如果取样届的电池电压加到各运放的同相输入脚后超过某一运放反相输入脚的基准电压，该运放的输出电压就变高，使连接在其输出端的LED发光。

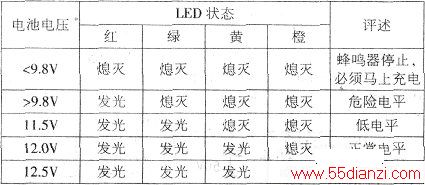

　　电池电压的高低程度用LED1～LED4来指示：在电池充满后（12.5V以上），全部LED均发光。连接在运放A输出端的蜂鸣器PZ1，在电池电压位于9.8V以上时，就能放声呜叫（此时Sl断开，S2按下）。如果电池电压低于9.8V，则蜂鸣器就停止呜叫，说明这时电池急需充电。附表列出了电池电压在不同电平下各LED的状态。

　　用4mm直径的导线和鳄鱼夹将充电电路连接至电池，充电器输出端应连接- 2,5A的保险丝，以保护电压分析电路免除极性反接。
