请注意和三段式充电器的区别：电流切换的依据是电池组端电压，三段式充电器恒压切换的依据是充电电流；即使充足了电也有200mA电流，好的三段式充电器充足了电。电流很小接近零。
该充电器的三个特点：1.不接电池时。
或者电池电压低于30V时。充电器不工作。电路由继电器K2晚不同，笔者设计了如图4所示的单块电池终止电压监测声光提示器，这款提示器成本低廉，不怕接反。每块12V电池上接一个。正常工切断和市电的联系。2.为保证人身安全，保持电池端的热地电位处于低电位，和零线电位接近，即确保电容MCl、MC2串联在相线侧而不是零线侧，这个电路由继电器K1的双刀双掷部分切换，而继电器K1的动作由Q5、lCl、Q3为核心的电路完成。3.由于是市电整流带脉冲性质，又近似恒流，即使电池充足了，也保持0.2A左右的电流对电池过充电，因此对电池的硫化等问题有治疗作用。
当然，一分为二看待这一特性，上述3的优点也是缺点：如果充电时间超过6小时不及时切断市电。长时间的过充可能造成电池失水，因阀控电池氧循环热失控，严重时会造成电池变形。该充电器主要是作为电池维修工具介绍的。

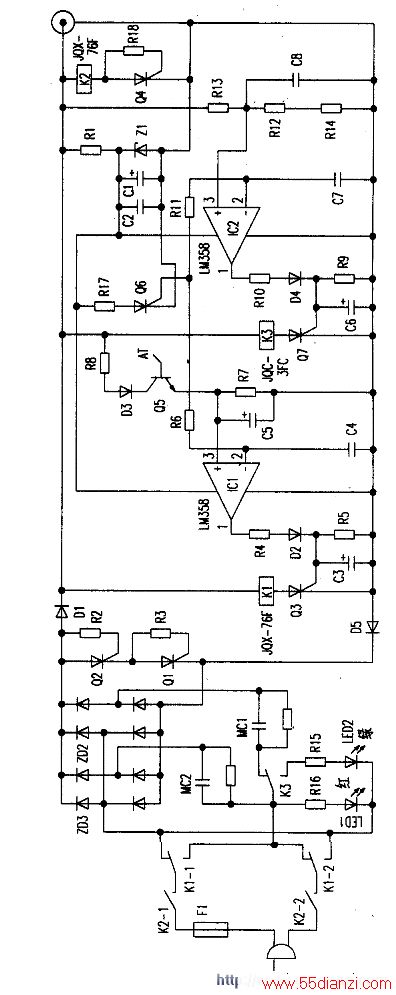

1）主要元器件 图中ICl、IC2为运算放大器LM358；Kl～K3为三只48V继电器，吸合线圈电压达到30V可以动作。降低到8V恢复失电状态；ZD2、ZD3为两个10A的整流桥；MCl、MC2为厂家特制器件。MCl是22μF的无极性电容和150kΩ电阻并联，MC2是3.3μF的无极性型电容和150kΩ电阻并联：AT为20cm长的软导线打结后粘在壳内，作为接收天线；LEDl为电源工作指示灯，红色发光二极管；LED2绿色发光二极管，熄灭表示1.8A充电状态，点亮为涓流充电状态。
2）工作原理 当不接电池只接市电220V时，Q4截止，K2的吸合线圈中因为没有电流通过，常开触点不能闭合。因此所有电路不工作。接上电池后。并且电池电压大于30V时，电流通过K2的吸合线圈经R18触发Q4，Q4导通后使K2吸合线圈得电动作，常开触点K2-l、K2-2闭合。交流220V通过K2到达Kl的活动触点，再经过MC2到达ZD3交流输入端，ZD3输出脉动电流。再通过隔离二极管D1、D5给电池充电构成回路一。另外还有一个充电回路：
交流220V通过K2、K1、K3、MCl、ZD2，也通过隔离二极管Dl、D5给电池充电构成回路二。此时ZD3、ZD2两个整流桥都工作，以较大的电流1.83A给电池充电，同时LED2绿色指示灯熄灭。
表示充电器工作在大电流充电状态。随着电池电压的升高，IC2第（3）脚的取样电压也升高，当电池端电压达到43V时，IC2第（1）脚输出高电位，经RlO、D4触发Q7控制极，Q7导通后，继电器K3吸合线圈中有电流通过，K3常闭触点断开，将MCl切断，ZD2不工作了，只有ZDl工作，充电电流变为0.2A，电池进入浮充状态。同时LED2绿色指示灯发光，表示充电器工作在浮充状态。
由天线AT、双极型三极管Q5、电压比较器ICl、晶闸管03、继电器Kl等元件构成相线、零线自动识别校正系统。工作原理如下：
假设此时电源插头上部（保险管侧）为零线，插头下部为相线，MCl、MC2经继电器Kl的常闭触点串联在相线端，220V主要压降在MCl、MC2上，此时充电输出端的主体元器件靠近零线端，充电器输出的负极（低压侧地）为低电位，人误触充电器输出插头也不会触电……AT为20cm长的软导线打结后粘在壳内相当于一个接收天线，它接Q5的基极，Q5的发射极经R7接充电器输出的负极，也就是低压侧地。因为天线接收的信号中最强的是50Hz工频信号，Q5发射极电位近似大地电位。接收的50Hz工频信号微弱不足以使05发射结导通，因而Q5截止。ICl的（3）脚低电位，（1）脚输出低电位，Q3没有触发保持截止，Kl为失电状态不动作。
假设相线、零线接反，即电源插头上部（保险管侧）为相线，插头下部为零线，此时充电输出端的主体元器件靠近相线端，充电器输出的负极（低压侧地）将有很高交流电压，这个电压接Q5的发射极，此时加到05发射结的50Hz工频信号强到足以使其检波导通，Q5的导通使ICl的（3）脚高电位，ICl的（1）脚输出高电位，经R4、D2触发晶闸管Q3控制极，Q3的导通使继电器Kl得电动作。Kl的活动触点K1-1、K1-2同时与常闭触点断开、并和常开触点接通，使MCl、MC2经继电器K1的常开触点重新串联在相线端、充电输出端的主体元器件靠近零线端，保证了使用者的安全。
图中Q2、Q1两个单向晶闸管串联，并联在整流桥的输出端，其作用是防止高电压击穿电池正、负极板的绝缘而损坏电池。整流桥的输出端本来应该是lOOHz的馒头形高压脉动直流电，由于Q1、Q2、Dl、D5的存在以及MCl、MC2的限流作用，充电电流实为形同锯齿的脉冲。
在输出波形中，其脉冲初期，电压低于电池电压时，Dl、D5反偏截止，没有充电电流；脉冲中部电压高于电池电压。
Dl、D5正偏开始导通，充电电流形成并增加；脉冲前沿上升到一定程度时，Ql、Q2导通相当于短路，220V电压几乎全部降在MCl、MC2上，Ql、Q2导通时，D1、D5反偏截止，充电电流截止。
