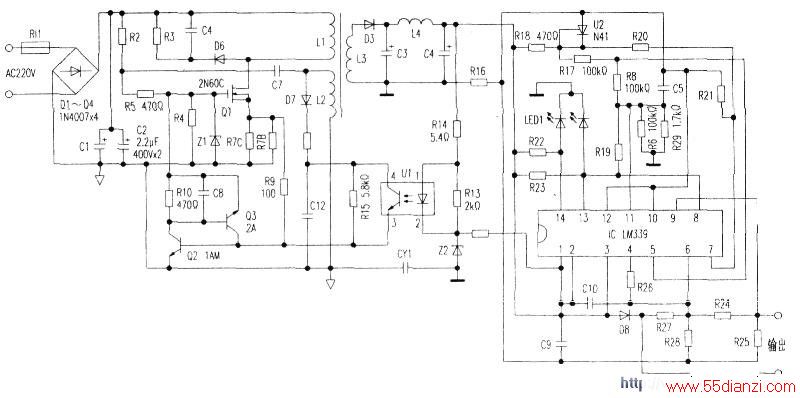

  海洋王MSL4710/4721/JW7500型充电器是新型固态强光灯(该强光灯被广泛使用在电力系统的事故抢修和防汛查险等)专用充电器,输入电压AV85-250V50/60Hz.输出电压DC4.4V。输出电流900mA。根据实物测绘出工作原理图(见附图)及测量数据(见附表)

  工作原理:当接人220V交流电时。电源经保险管RL1、D1—D4整流和C1、C2滤波。得到300V左右的直流电压分别送到脉冲变压器T的初级绕组L1加到场效应管Ol的D极,R3、C4、D6组成消除L1绕组上的反峰电压电路。另一路经启动电阻R2和R5、R4组成的G极偏置电路为G极提供一个正向偏置电压(Z1是G极的稳压管)。Ql导通。脉冲变压器T初级线圈中电流经开关管D、S极R7C、R7B到地形成回路。脉冲变压器反馈绕组L2上感应出电压,通过C7、R5、R4反馈到场效应管Q1的G极。由于正反馈使Q1迅速进入饱和区;与此同时,反馈绕组产生的感应电压经D7、R12整流限流为光电耦合器U1(4)脚提供电源,同时向C7充电,使场效应管Q1逐渐退出饱和区,反馈绕组感应的负反馈电压,使Q1迅速截止。在Q1进入截止期间。脉冲变压器次级绕组L3上感应输出电压经二极管D3整流,C3和L4、c4组成的滤波电路输出436V的直流电压。稳压电路主要由‘U1和Q2、Q3等组成,当充电器电压输出过高或过低时。通过E14、U1、Q2、Q3,控制场效应管Q1导通时间缩短。保证充电器输出电压稳定。

  LM339内部有四个电压比较嚣。担负着过充。短路保护和显示电路。指示灯LED1(红)作电源指示,LED1(绿)作充电指示。LM339电压比较器引脚实测数据见附表所示。

脚号 功能 在路电阻(kΩ) 未充电时工作电压(V) 充电时工作电压(V) 正测 负测 (1).(2) 电压取样输出端 5.6 5.72 1.84 3.24 3 电源输入端 3.27 3.41 4.2 4.6 4 电压取样厦向输入端 0 0 0 0 5 电压取样同向输入端 1.12 1.12 0.27 0.08 6 电压取样反向输入端 8.26 6.87 1.15 1.14 7 电压取样同向输入端 5.83 5.85 1.15 1.15 8 电压取样反向输入端 3.34 3.34 1.65 0.18 9 电压取样同向输入端 ∞ ∞ 0.71 0.71 10 电压取样反向输入端 0 O 0 0 11 电压取样同向输入端 0.11 0.11 19 0.19 12 地 0 0 0.04 O 13 电压取样输出端 3.21 3.34 1.65 0.17
