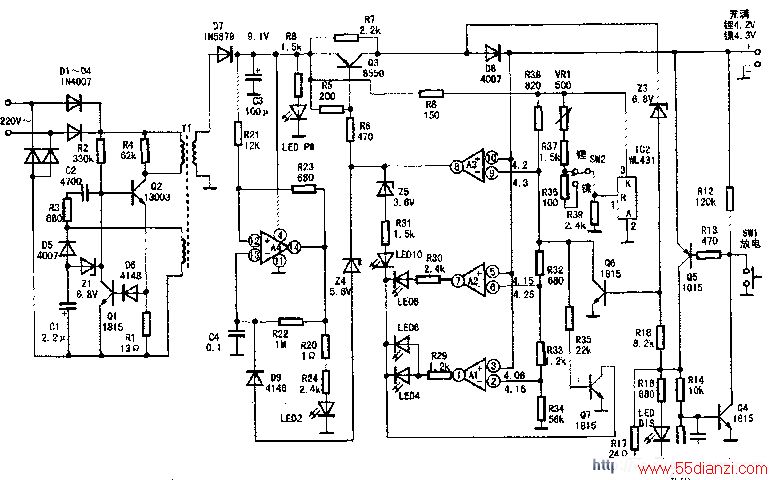

该充电器适用于三星手机。该机原理图如图所示。该电路由开关电源、基准电压、充电控制、充电指示、电平指示以及放电控制等电路组成。
1.开关电源。
Dl～D4为桥式整流电路，没有滤波电容。因此该电路在充电初期也是脉动充电，在涓流充电时基本上是直流充电。Q2为开关管，R3和C2为正反馈电路，以形成振荡。D5和Cl为负压整流电路，对振荡强弱进行取样。整流出的负压经zl接到开关管Q2的基极，用来稳定振荡。当振荡过强时，C1的负压值增加，开关管基极电压降低，使振荡减弱。反之亦然。图中Rl、D6和Q1组成过流保护电路。当开关管电流过流（大约为110mA）时，Rl压降升高，D6和Ql都导电，使Q2基极对地短路而停止振荡。图2中R2为启动电阻，R4为吸收电阻。D7和C3为副边整流滤波电路。实测空载时C3的整流电压大约为9.1V。LED Pw为电源指示灯。
2.基准电压。
电压基准电路由IC2（WL,431）、R8、VRl、R37、R36、R39和SW2等组成。WL43l为可调精密稳压源，其（1）脚R和②脚A之间的压差保持为2.5V。（3）脚的稳压值决定于（1）、（3）脚之间的电阻VRl+R37、R36与（1）、（2）脚间电阻R39的分压。当SW2拨到锂电位置时稳压值约为4.4V，SW2拨到镍电位置时稳压值约为4.5V。
3.充电控制电路。
充电控制电路由A3运算放大器和开关管Q3及其外围元件组成。以锂电池充电为例，IC2的（3）脚稳压输}}{为4.4v，经R38、R32、R33和R34分压使A3的（9）脚电压为4.2V。A3的（10）脚接被充电电池的正极。 当电池电压低于4.2V时，A3的（8）脚输出低电平，该低电压经R6耦合到开关管Q3的基极，Q3导通。开关电源的副边整流电压由C3的正极经Q3、D8为电池充电。当充电充到锂电池端电压超过4.2V时，A3的（10）脚电压大予（9）脚电压，（8）脚输出高电平，经R6送到开关管Q3基极，使Q3截止。此时仍有少量电流流过R7给电池进行涓流充电。
4.电平指示电路。
电平指示电路由A1、A2、晶体管Q6、Q7以及稳压管Z3等元件组成。这部分电路用来指示被充电电池的电压。在充电器空载时（没有接入充电电池），充电器输出端的电压较高，约为7.3v。此时稳压管z3导通，高的电压送到Q6的基极，Q6导通，Q7截止。电平指示二极管LED4、LED6、LED8、LEDlO 的负极没有直流通路，所以四只电平指示二极管均不亮。在充电器给电池的充电过程中，Q3的集电极电压永远低于6.8V。所以Z3截止，Q6也截止，Q7则导通，将LED4、LED6、LED8、LEDlO的负极接地，使这些二极管有可能发光。IC2（3）脚的4.4V基准电压经R38、R32、R33和R34分压，在A3（9）脚的电压为4.2V，（6）脚电压为4.15V，（2）脚电压为4.06V。当电池电压充电超过4.06V时，Al（3）脚电压高于（2）脚电压，（1）脚输出高电平，点亮LED4和LED6。同理，当电池电压超过4.15V时L,ED8也被点亮，超过4.2V（充满）时，LED10也被点亮。
5.充电指示电路。
充电指示电路用来指示电池正在充电过程中。充电指示电路由A4运算放大器、充电指示发光二极管LED2和稳压管Z4等组成。运放A4和R21、R23、R22、C4的连接方法为一个低频方波振荡器。R23为放大器提供正反馈，使A4处于振荡状态。R22和C4为振荡器提供定时，这两个元件的数值将决定振荡频率。在充电过程中A3（8）脚输出低电平，使得Z4可能导通，但Dg截止。A4等组成的振荡器起振，（14）脚输出低频方波信号，LED2闪烁。当充电器空载或者电池充满时，A3的⑧脚输出高电平，z4和D9都导电。高电平加到A4（13）脚，使c4停止了充放电过程，A4的振荡器停振，LED2停止发光。
6.放电电路。
