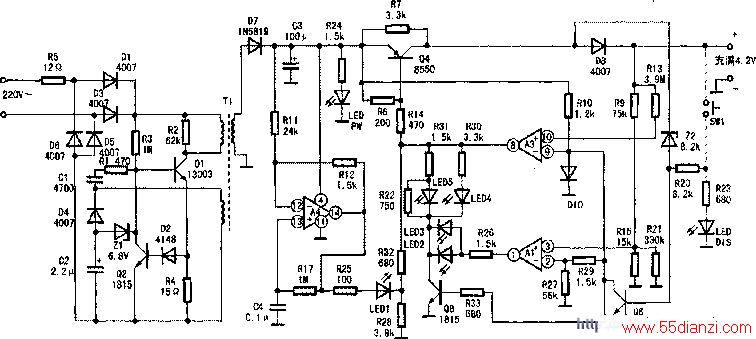

R10和D10组成电压基准电路。D10的正向压降大约稳压在O.7V，此电压加到A3的（9）脚。电池电压由R9、R13、R15、R21分压，在A3的（10）脚的电压小于0.7V时（此时电池端电压约为4.2V），A3的（8）脚输出低电平。此低电平经R14耦合到开关管Q4基极，使Q4导通，给电池充电。当电池端电压大于4.2V时，A3的（10）脚电压高于（9）脚电压，（8）脚输出高电平，Q4截止。开关电源经过R7对电池进行涓流充电。在没加电池的情况下，充电端子电压很高。此时Z2导电，Q6导通，使Q8截止，使得电平指示二极管LED2～LED5都不可能点亮。在加入电池以后，由于电池端电压不可能大于6.8V，所以Z2和Q6都截止。Q8基极有正向偏置而导电，LED2～LED5才有可能被点亮。当电池端电压充到大于4.19V时，A1的（3）脚电压高于（2）脚电压，（1）脚输出高电平。L,ED2和LED3被点亮，说明电池即将充满。当电池端电压充到大于4.2V时，A3（8）脚输出高电平，Q4截止。同时LED4和LED5也被点亮，说明电池已经充满。该充电器只用于锂离子电池充电。
