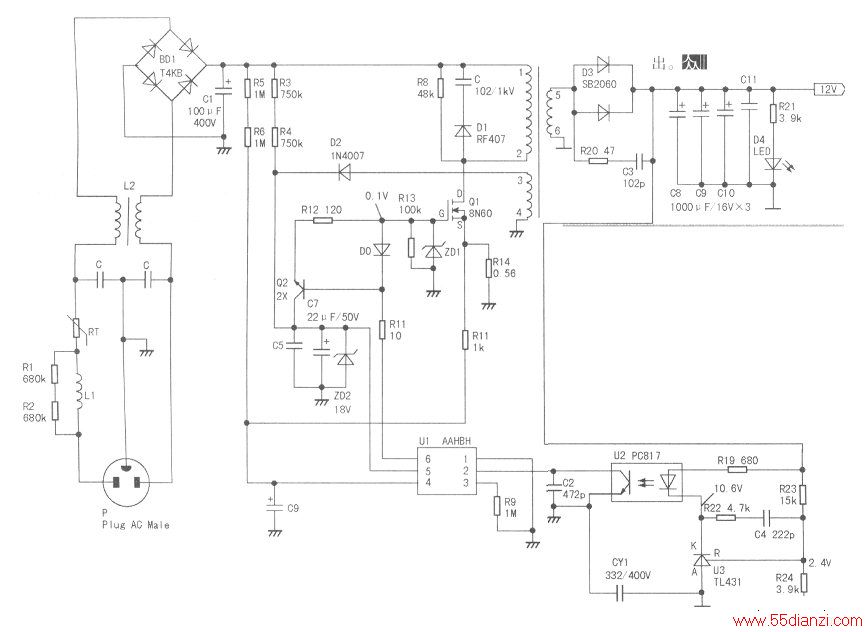

AC220V市电经BDI桥式整流器整流、电容C1(100μF/400V)滤波后输出300V直流电，经变压器（1）-（2）到MOS管Q1(8N6O)的城上；同时300V经降压电阻R3(750kΩ)、R4(750kΩ)输出约l3V的电压，给U1（5）脚供电(（5）脚的最大工作电压不能超过20V，所以图1中的稳压二极管ZD2稳压值估计为l8V)，U1内部振荡器工作，从（6）脚输出驱动电压通过Q2(贴片三极管元件标注为2X)驱动开关管Q1导通，由于Q1的导通便振荡变压器的（3）-（4）绕组产生感应电动势通过D2(lN4007)整流、C7(22μF/50V)滤波后给U1（5）脚供电。此时，在变压器的（5）-（6）绕组中产生感应电动势，经D3(SB6020)整流、C8~ClO(1000μf/l6Vx3)滤波后输出+l2V电压。+l2V电压经过R23(l5kΩ)、R24(3.9kΩ)分压后给三端可调分流基准源U3(TL431)提供基准电压，在光耦U2(PC817)的作用下，稳压控制信号送到输入Ul（2）脚，用来控制电源，使之稳定输出+l2V电压。
保护功能：U1的（4）脚为保护检测脚，当市电电压升高时，通过电阻R5(1MΩ)、R6(1MΩ)输入U(4)脚的电压升高，当(4)脚电压升高到阈值时，U1内部停振，电源无输出；当开关管Q1过流时，Q1源极的过流取样电阻Rl4(0.56Ω)两端电压升高，经R11输入U1(4)脚，同样U1内部停振，电源无输出。
