二、稳压控制电铬

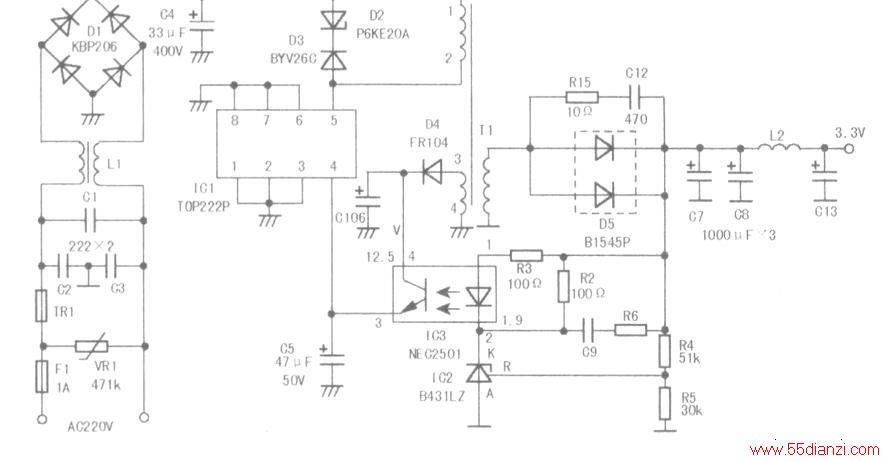

稳压控制电路由IC2(B431LZ)、IC3(NEC2501)及IC1(4)脚内部电路等构成。
IC1(4)脚有4个作用：(1)利用控制电流的大小来调节占空比；(2)它与IC1内部的并联调整器/误差放大器相连，为芯片提供正常工作所需的偏流；(3)作为电流支路和自动重启补偿电容连接点，通过外接电路来决定自动重启的频率；(4)对控制回路进行补偿。
当输出电压升高时，则由R4、R5分压所得由压升高，即IC2的R极电压升高，则IC2的k极电压下降，从而使流过IC3(1)、(2）脚的电瓶增大，内部发光管亮度增大，其（4）、（3）脚间等效电阻减小，注入IC1（4）脚的电流上升，经内部误差放大器调节，PWM输出的脉冲占空比减小，IC1内部开关管提前截止，T1储能下降，次级输出电压下降；反之则控制过程与上述相反，从而使整个开关电源工作在可控的稳压状态。
三、保护电路
VR1为市电过压保护压敏电阻，可吸收市电中的瞬间脉冲电压。TR1为负温度系数的热敏电阻，可有效吸收开机加电瞬间浪涌电流对D1的冲击。
D2、D3为尖峰脉冲吸收元件，可在IC1内部开关管截止期间，将T1（2)-(1)绕组产生的反峰脉冲钳位于D2设定的安全值，从而避免IC1内部开关管过压击穿。
IC1内部也有完善的过流、过/欠压及过热等保护电路。当市电输入电压低于AC85V或高于AC265V时，内部保护电路启动，开关电源仔振。当IC1的工作温度≥100℃时，内部过热保护电路工作，开关电源截止。
