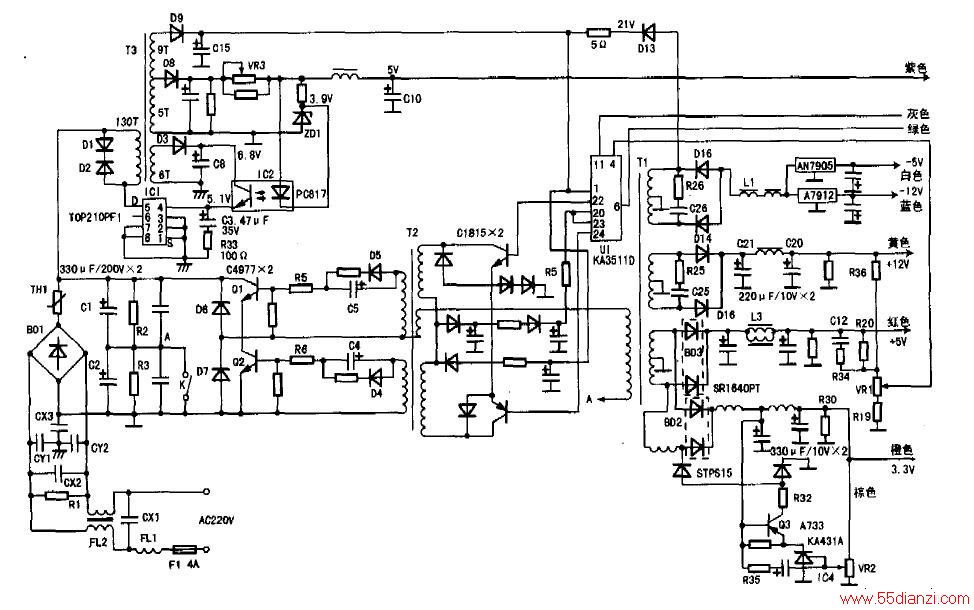

当按下主机电源歼关时,开机信号由p1的绿线(PS信号)送到U1的⑥脚。U1开始工作,驱动两只C1815轮流导通,T2次级的感应电压,经D4、D5整流后,通过R5、R6为Q1、Q2提供起始电压。C5、C6为加速电容。R5、R6足Q1、Q2的上偏置电阻,同时又是交直限流电阻。
Q1、Q2工作后,在T1次级便可得到主机所需各组电压。其中,由D13整流得到21V左右电压.经5n电阻加到U1(脚,使U1正常工作,D9截止,减小IC1的负荷。Q3、KA431组成3+3V稳压电路。K为230V与115V转换开关。
3.3V电压要求较高。空载调好后。最好将P1插到主机上再微调w并监测达到3.3V。测量T1次级各组输出电压时,应将P1的绿线对地(黑线)短路,电源才能正常启动。
