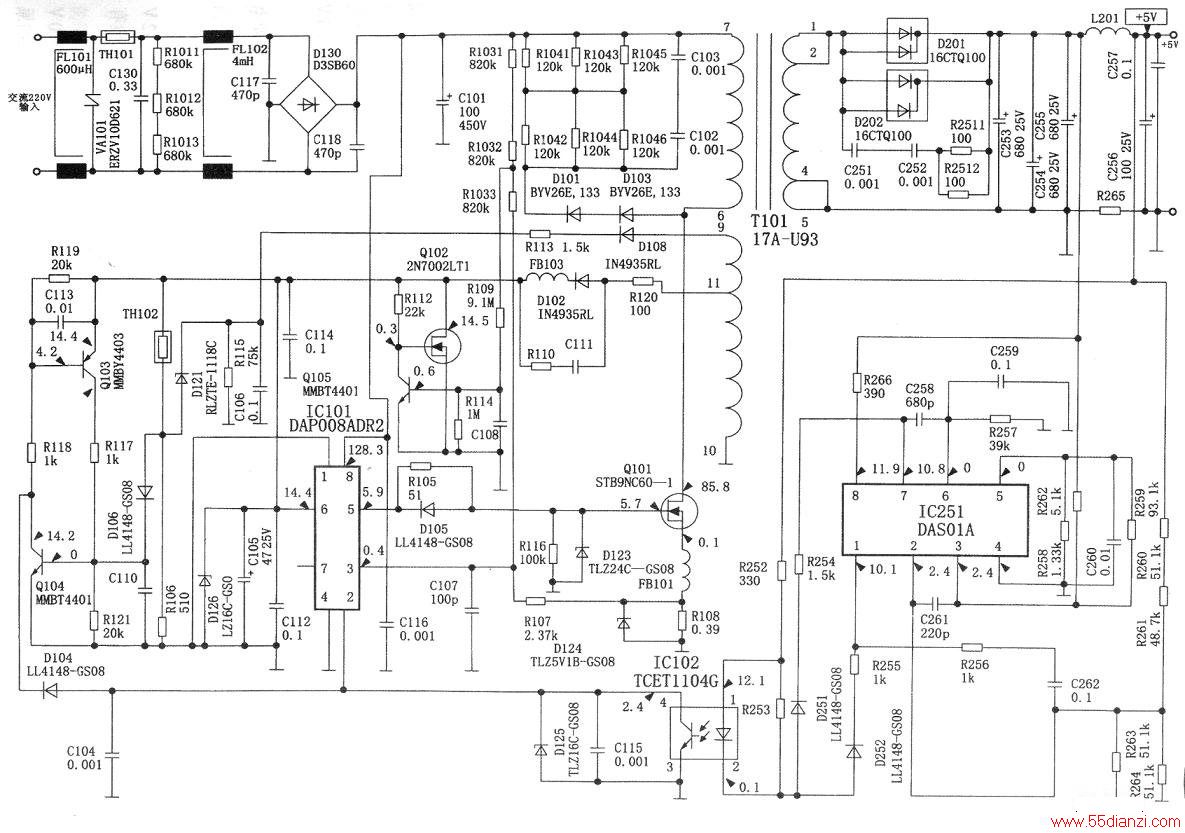

下图索尼SDM-G68型液晶显示器的电源电路，主要由交流输入电路、桥式整流和滤波电路、开关振荡电路、开关变压器Tl01及次级整流、滤波、稳压和输出电路等部分构成。
①交流输入电路。交流输入电路是由互感滤波器FL101、FL102、滤波电容C130、C117和双向保护二极管VA101等部分构成的，其主要功能是滤除交流电路中的噪声和脉冲干扰。
②整流滤波电路。滤波后的220V交流电压由桥式整流堆D130、滤波电容Cl01处理后，变成约300V的直流电压，加到开关变压器Tl01的①脚，为开关振荡电路提供直流偏压。
③开关振荡电路。开关振荡电路主要是由开关场效应晶体管Ql01、开关振荡控制集成电路IC101以及相关电路构成的。开机时，由220V交流电压整流输出的300V直流电压，经开关变压器Tl01初级绕组⑦～⑥加到开关晶体管Ql01的漏极D。开关晶体管的源极经FB101、R108接地，栅极受开关振荡集成电路IC101的⑤脚控制。开机时，300V直流电压为IC101的⑧脚提供启动电压，使IC101中的振荡器起振，为开关管Q102的栅极提供振荡信号，于是开关管Q102开始振荡，开关变压器Tl01的初级线圈中产生开关电流。开关变压器的次级绕组⑨～⑩～(11)中便产生感应电流，⑨脚的输出经整流、滤波后形成正反馈电压加到IC101的⑥脚，从而维持振荡电路的工作，使开关电源进入正常工作状态。
④次级输出电路。开关电源起振后，开关变压器Tl01的次级线圈输出开关脉冲信号，经整流滤波电路后输出+5V电压。
误差检测电路设在+5V输出电路中，R260、R261、R264构成分压电路，R264与R261的分压点作为取样点，接到误差检测电路IC251的输入端②脚。
如果输出电压不稳定，则取样点的电压会成比例地变化，这种变化会引起IC251①脚电压的变化，IC251的①脚接在光电耦合IC102①脚的发光二极管负极上，如果①脚电压变小，则IC102中的发光二极管的发光强度增强，反之则减弱。IC102中的光敏晶体管的阻抗也会随之变化。IC102的输出接到IC101的稳压负反馈端②脚。通过这个负反馈环路使IC101的输出得到控制，从而稳定开关电源的输出。
