由BIT3102构成的液晶屏高压板电路

由BIT3102构成的液晶屏高压板电路

点击数:7422 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   彩显-监视器单元电路

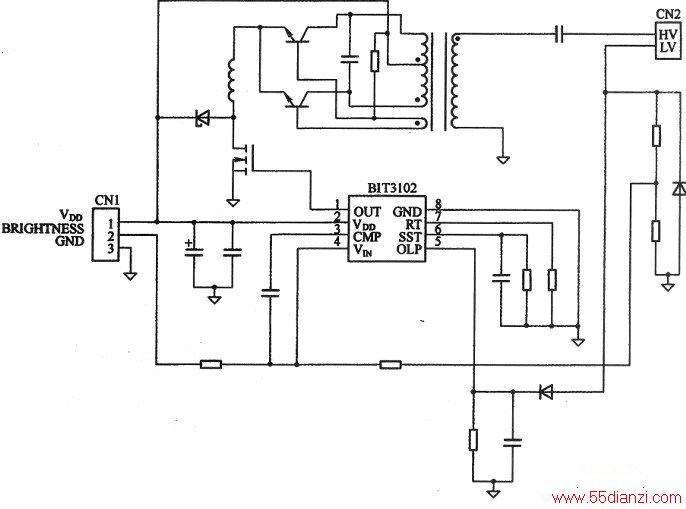

  由BIT3102组成的高压板电路如下图所示。这是一个“PWM控制芯片+Royer结构驱动电路”高压板电路。

  图中,PWM控制ICBIT3102引脚功能见下表所示。

引脚 符号 功能 ① OUT PWM输出 ② VDD 供电电压 ③ COMP 误差放大器输出 ④ VIN 误差放大器反相输入 ⑤ OLP 电压检测输入,如果该脚电压小于0.325V,将关闭OUT输出 ⑥ SST 软启动和灯管开路保护 ⑦ RT 外接定时电阻 ⑧ GND 地

由BIT3102构成的液晶屏高压板电路
