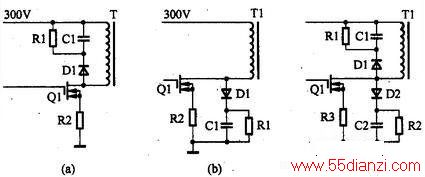

在开关管Q1截止的瞬间，其D极上的尖峰脉冲经D1、C1和300V电源构成充电回路，充电电流便把尖峰脉冲限制在了一定范围内，避免了Q1的击穿。当C1充电完成后，C1所充电压又能通过R1放电，为在下个周期再次吸收反峰脉冲作准备。如此周而复始，起到了保护开关管的作用。实际上，新型彩显的尖峰脉冲吸收电路普遍地采用了两路，有的甚至使用了3路，但其原理都是与上述一样的。
2．过压／欠压和过流保护
新型显示器的过压／欠压和过流保护一般是通过开关龟源振荡和PWM控制IC内部功能以及外部设置的电路来完成的。在本刊2005年第3期《绿色芯片TEA1504的原理与检修》一文中，对TEA1504的过压／欠压／过流保护作了介绍，这里再介绍一种以KA3842(UC3842)为核心的开关电源的相关保护电路，它在实际检修中是较常见的。
欠压保护：当PWM控制芯片的供电电压过低时，会引起其内部的振荡器和推挽放大电路异常，使输出的PWM激励脉冲波形失真，很容易导致开关管的功耗过大而损坏。

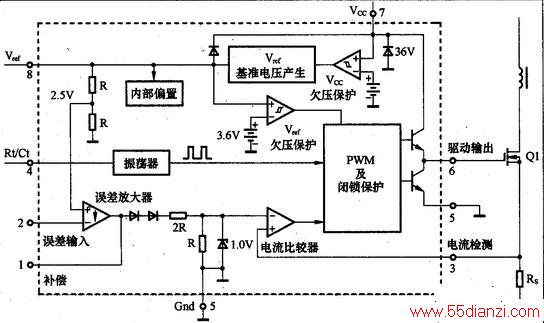

这种主电源的欠压保护是通过KA3842本身来实现的，其基本原理是7脚通过内部检测电路(比较器)检测该脚电压来控制8脚是否输出5V基准电压(Vref)。其基本结构如上图所示。欠压保护分为启动时保护和启动后保护两种。开机后若经启动电阻产生的启动电压超过16V，7脚内部的欠压检测电路输出高电平，准许5V基准电压产生，这样rc的内部电路得到供电开始工作，5V基准电压还给4脚外部的振荡定时元件和4脚内部电路供电，使电路启振并从6脚输出PWM激励脉冲，主电源进入工作状态。若开机后启动电阻提供的启动电压不足16V，那么7脚内部的欠压检测电路输出低电平，5V基准电压不能产生，上述电路得不到供电，因而主电源不能进入工作状态。在主电源的正常工作过程中，若7脚电压下降到10V以下时，经7脚内部的欠压保护检测电路检测到后，同样会输出低电平，5V基准电压消失，KA3842停振，PWM激励脉冲停止输出，进而保护了开关管不受危害。10V～16V之间有6V的差值，这是为了避免该脚电压处于临界保护状态而引起欠压保护电路误动作而设置的。在一般显示器中，KA3842的7脚电压在14V～19V之间。 过压保护：过压保护则是通过KA3842本身功能和外部过压保护电路来联合实现的。在该IC的7脚内部、欠压保护监测比较器之前设置了一个36V的保护二极管。当某种原因引起7脚电压高于36V时，该保护二极管击穿导通，欠压比较器停止高电平的输出，主电源停振。事实上，通常外加过压保护电路来实现过压保护。明基(ACER)78G的过压保护电路如下图所示。
从图中可以看出，该机过压保护电路的原理是对KA3842内部的误差放大器的输出端进行控制。当某种原因引起开关电源输出电压过高时，经开关变压器T601的2-1绕组产生的感应电动势升高，D608整流、C607滤波后的电压也会同比升高。当该电压超过24V时，过压保护二极管ZD602(24V)击穿导通，晶闸管(可控硅)IC603(MCR100-3)的G极变为高电平而导通，这样IC601的1脚电压变为0V，相当于2脚内部的误差放大器输出低电平，从而关断了IC601的7脚输出，避免了开关电源和负载的过压损坏。
过流保护：过流保护是通过3脚外围与内部电路来完成的，这里以明基78G显示器的主电源过流保护电路为例加以说明，见上图。主要元件包括过流取样电阻R607(0.15Ω／2W)、R611和IC601的3脚内部电路。当负载变重或短路使开关管Q602电流过大时，R607上的压降增大，当达到1V时，通过IC601的3脚内部的电流比较器输出高电平，使内部的R-S触发器清零反转，控制PWM处于关闭状态，停止激励输出，保护了开关管。3脚内部的电路请参见下图。
