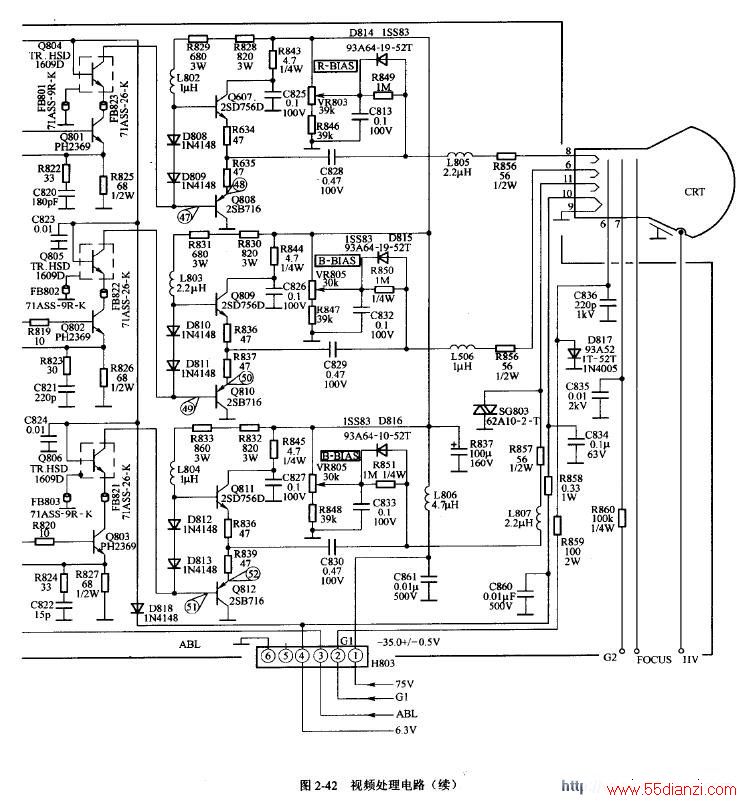

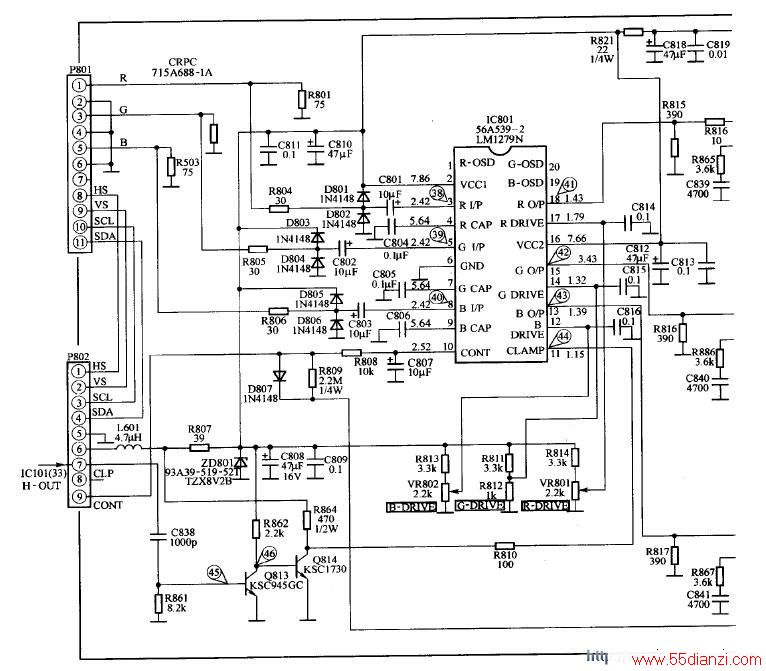

视频处理电路如图2-42所示。
一、前置放大电路

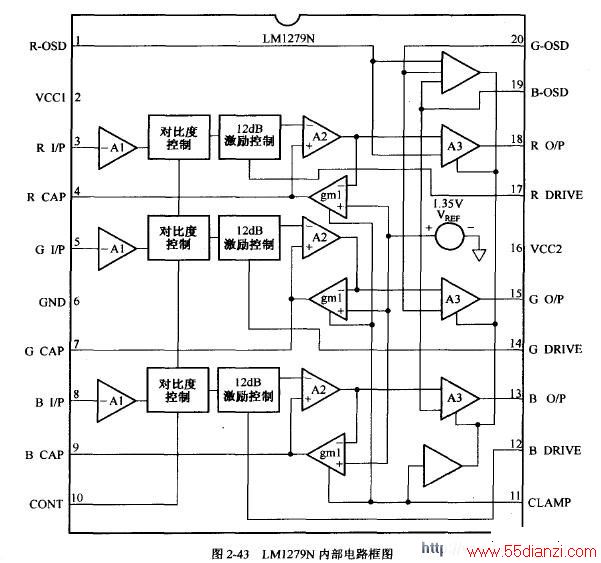

前置放大电路以IC801（LMl279N）为核心构成，LMl279N内部电路框图如图2-43所示，引脚功能及电压数据如表2-8所示。
计算机主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经R804、C801送到LMl279N的3脚；G信号经R805、C802送到LMl279N的5脚；B信号经R806、C803送到LMl279N的8脚。经LMl279N放大后，R、G、B信号由18、15、13脚输出。
微处理器IC101的33脚输出的行同步信号经Q813、Q814放大后，加到LM1279N的11脚，作为视频钳位脉冲，使LM1279N内的钳位比较器工作。LM1279N的4、7、9脚外接的钳位电容C804、C805、C806两端开始建立电压，18、15、13脚有R、G、B信号输出。若11脚没有钳位脉冲输入，LM1279N的18、15、13脚将无R、G、B信号输出，使显像管黑屏。
二、视频输出电路
从LM1279N的18、15、13输出的R、G、B慕色信号（幅度为3~4V），要通过视频输出电路进行放大（输出幅度约60V），送到显像管的阴极。对于视频输出电路，除要求具有高的放大能力外，还要具各100以上的带宽，以保证图像的清晰度不受影响。该机视频输出电路采用了由分立元件组成的三组共射-共基宽频带放大器，主要由Q801~Q806六只晶体管担任。其中，Q801与Q804组成一组共射-共基联放电路，用于R放大。Q801为共射放大器，Q804为共基放大器。共射放大器具有输入阻抗较大，电流、电压放大倍数高等特点，共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特点，当它们组成级联放大电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，Q802与Q805、Q803与Q806也分别构成共射-共基联放电路，分别用于G和B放大。输出的R、G、B信号再分别经Q808~Q812三组推挽管缓冲后，由C828、C829、C830耦合到显像管的RK、GK、BK三个阴极。
为了改善末级视放的高频特性，保证足够的带宽，在三个放大器的射极电阻上，并联有高频补偿电路，其中，C839串联R865，C820串联R822，并按在R825旁；C840串联R866，C821串联R823，并联在R826旁；C841串联R867，C822串联R824，并联在R827旁，使高频成分的负反钱作用减小，以丰富图像的细节。
三、白平衡调整电路
白平衡是彩色显示器重要指标之一，它不仅对黑白图像的显示是重要的，而且也是正确地重现彩色图像的先决条件。所谓白平衡，就是彩色显示器重现灰度信号图像（黑白图像）时，要求在所有对比皮电平上，各个灰度级别只显示一种标准的白色色调，看不出其他彩色。如果显像管电子枪调制特性、截止点、三种荧光粉发光效率完全相同，即当屏幕亮度从最小变化到最大时，屏幕亮度应该保持同样的基准白色，就能达到白平衡。但实际上显像管的调制特性曲线、截止点都不一样，三种荧光粉发光效率也不一样，因此，在电路中设置了白平衡调整。另外，彩色显示器使用日久，画面往往会变色，比如图像的底色偏黄或者偏红、偏紫等。 假如清晰皮和黑白图像正常的话，也可用通过调整自平衡，使色彩达到正常。
白平衡调整分为暗平衡和亮平衡两项调整。
1. 暗平街谓整
暗平衡调整是通过调整显像管 RK、GK、BK 的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色。
电路中，VR803、VR804、VR805分别是R、G、B视放的暗平衡调节电位器，调节这三个电位器，可改变显像管的三个阴极电位，使三支电子枪的栅阴极之间的负电压当输入黑电平时各自等于其阴极电流的截止电压，从而达到暗平衡调节的目的。
2. 亮平衡调整
亮平衡是通过改变R、G、B基色信号的增益 （信号幅度）来实现的，以确保高亮度时画面不偏色。
该机亮平衡采用电位器调节方式，LMl279N的 17、12脚外接的VR801、VR802分别为红、蓝亮平衡调节电位器，调节VR801、VR802，可使加到LM1279N的 17、12脚的电压发生变化，对17、12脚内部的放大电路进行控制，使R、B信号的增益发生变化。
四、对比度和ABL控制电路
1.对比度控制电辂参见后文图2-44。对比度是通过控制R、G、B三基色信号的增益来实现的。当需要增大对比度时，微处理器IC101对比度控制端3脚输出的脉宽调制信号占空比增大，经R113、C1O9低通波波后，获得的直流控制电压升高。该控制电压经R114、R115分压后，使输入到LM1279N的10脚电压升高，控制LM1279N内部R、G、B放大器增益增大，使画面对比度得以增大。降低对比度时，控制过程相反。
2.ABL控制电路当画面亮度增大引起显像管束电流增大时，行输出变压器T402的13脚电位下降，导致LM1279N的10脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。
五、亮度控制和消亮点电路
该机的亮度控制电路采用常见的栅极控制方式，参见图2-38。行输出变压器T402的4脚上的脉冲电压经R723限流，D706、C713整流滤波，在C713两端得到-157V的负电压，当显示器工作时，Q705由于发射极电压始终高于基极电压，因此是始终导遇的，这样，-157V负电压经VR702、R725、R750、R715、Q705分压加到显像管的栅极G1，为显像管栅极提供正常工作所需的负压（约-12V）。
当需要改变亮度时，微处理器IC101亮度控制端2脚输出的脉宽调制冲的占空比发生变化，经R118、C11O平滑波波后，获得直流控制电压变化，通过控制Q705导遇程序，进而控制了G1极电压的大小，达到了亮度控制的目的。当亮度调到最小时，G1极电压可下降到-32V，当亮度调到最大时，G1电压为-7V。
这一部分电路也具有关机亮点消除的功能，显示器关机后，Q705迅速截止，因此C713储存的负电压直接通过R750、R725加到显像管栅极G1上，由于这一负电压很大，能够使电子束截止，消除了关机亮点。
六、行场消隐电路
1.行消隐电路参见图2-38。
由行输出变压器T402的5脚产生的行逆程脉冲经C709//R727耦合，再经Q707倒相放大，获得负极性的与行逆程脉冲对应的行消隐脉冲，由C707耦合到栅极G1。行消隐脉冲加到显像管G1极期间，消隐掉行回扫线。
2.场消隐电路参见图240。
由场输出集成电路IC601（TDA4866）的8脚输出的场逆程脉冲经D603限幅，再经R631限流后送到Q601的b极。同时，微处理器IC101的32脚输出的场同步信号经R660限流后，也送到Q601的b极。送到Q601的b极的脉冲电压经其倒相放大，获得负极性与场逆程脉冲对应的场消隐脉冲，由C707耦合到栅极G1。在场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。
七、视频静噪电路
参见图2-38。在开机瞬间或模式变换瞬间，因计算机不能及时输出正常的行、场同步信号，经微处理器IC101识别后，其静噪控制端30脚输出高电平静噪控制电压（MUTE）b该控制电压分两路输出：一路经D701隔离后，再经R708、R709分压限流使Q703导遇。Q703导适后，8.2V稳压管ZD701截止，控制Q705截止，使G1极上的负压达到负的最大值，荧光屏上光栅消失，实现了视频静噪；另一路经Ql60反相后，使TDA4853行振荡器定时电阻端28脚为低电平，引起TDA4853内的行振荡器停止工作，使行扫描电路、行输出电源电路停止工作，避免了屏幕上出现行不同步等异常现象。
另外，当显示器处于节能状态时，I101的30脚输出持续高电平，使显像管栅极G1电压达到负向最大值，确保阴极冷却，避免出现关机亮点。
