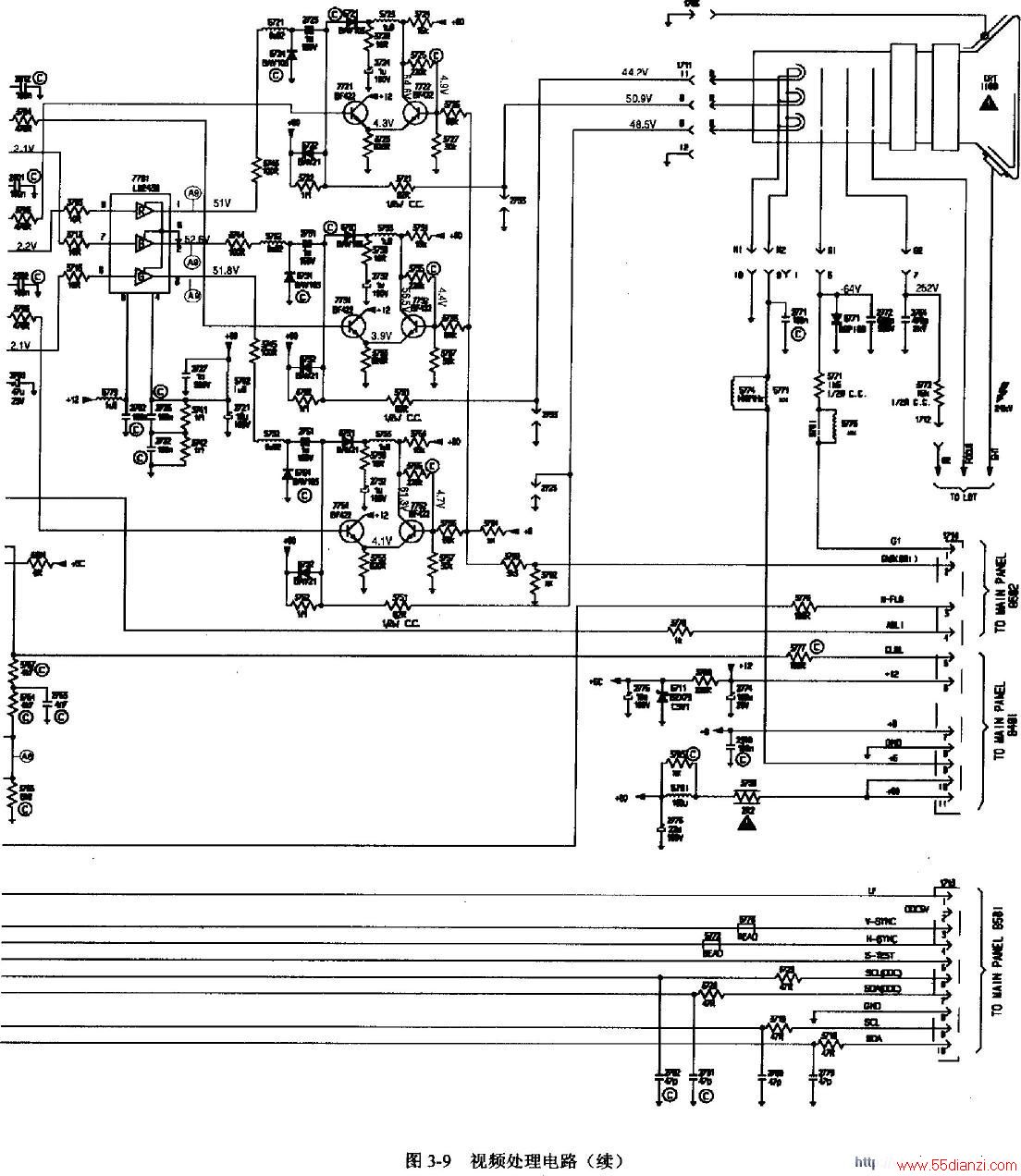

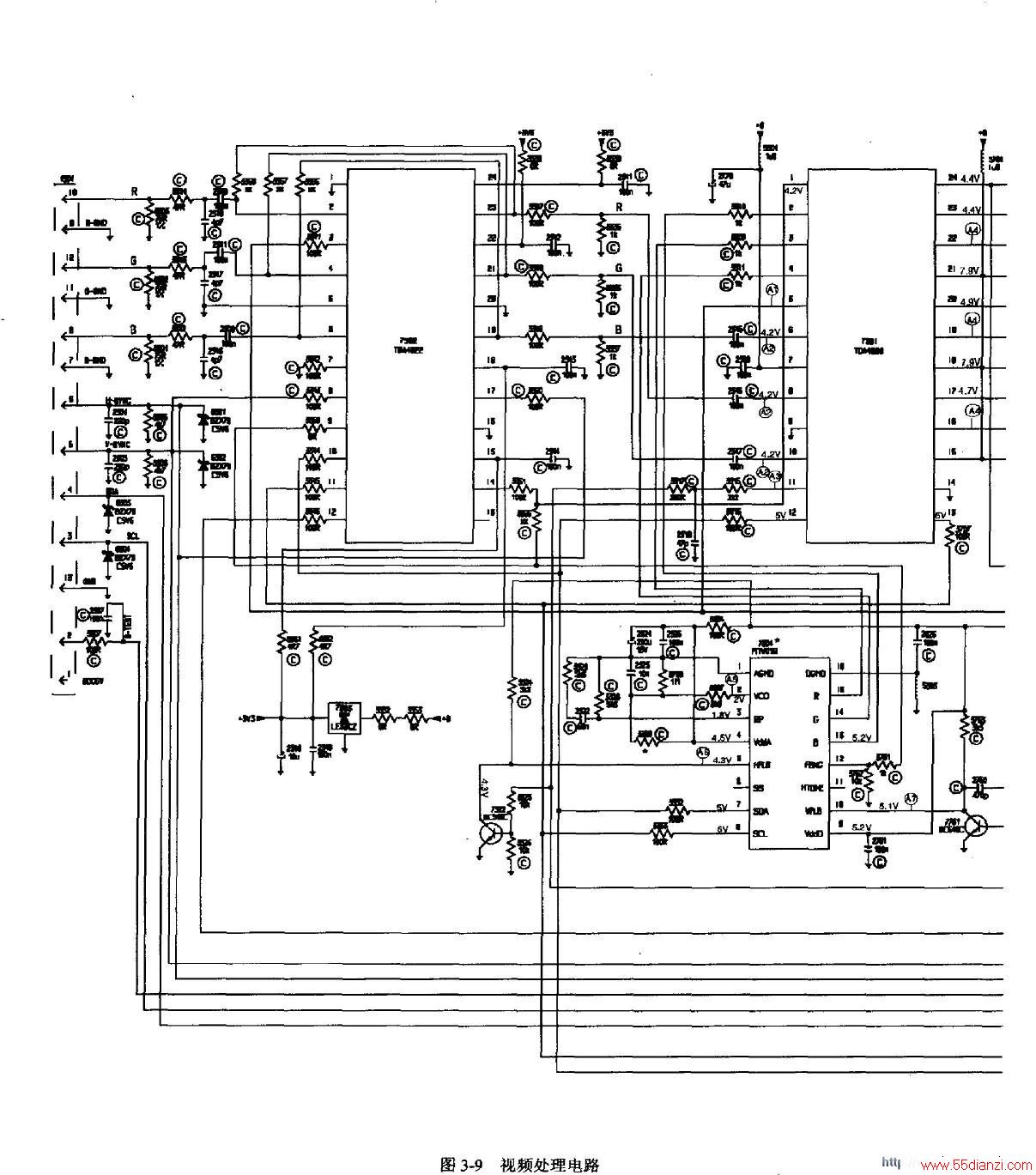

  该机的视频处理电路以“显亮”视频处理电路7302(TDA4822)、R/G/B三基色信号前置放大电路7301(TDA4886)、R/G/B三基色信号输出放大电路7701(LM2439)、OSD屏显电路7304(MTV018)以及显像管附属电路等为核心构成,如图3-9所示。

  一、“显亮”视频处理电路

  “显亮”技术是一种软硬结合的图像显示效果增强技术。“软”是指具有“显亮”功能的彩色显示器要配备专用的“显亮”驱动程序,“硬”是指在彩色显示器视频电路中增加了一块取得专利的视频增强处理电路TDA4822。“显亮”技术可以自动选择(或用鼠标手动选定)彩色显示器显示图形中的图像部分,对其对比度和锐度进行增强,使图像显示效果得到很大的改善,而对屏幕上其他的文字部分不做增强处理,以保持文字部分的清晰和可读性。

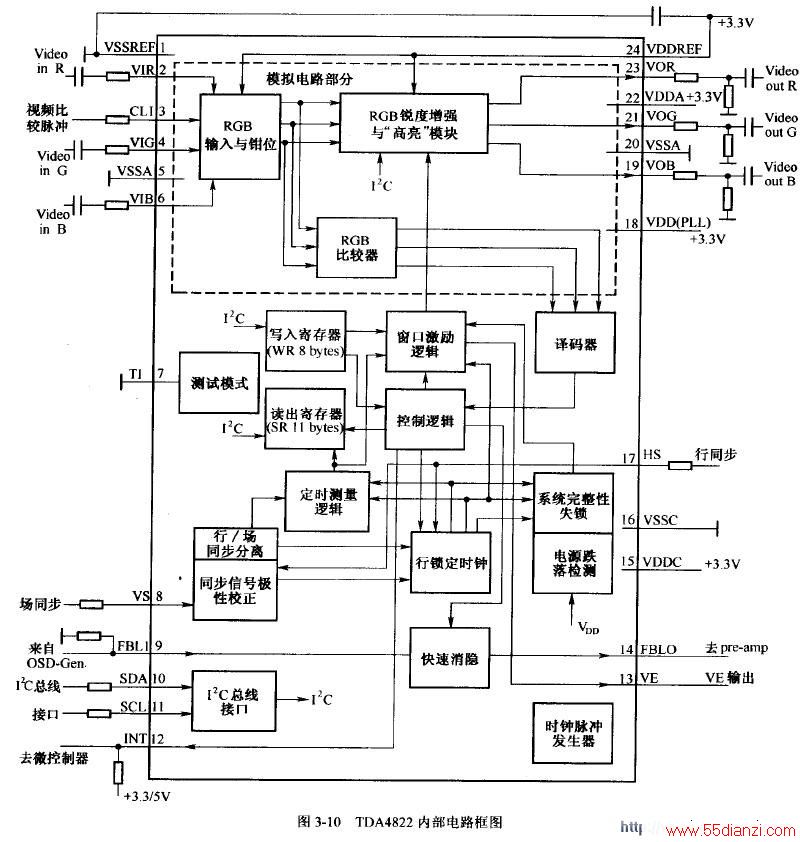

  “显亮”视频处理电路以7302(TDA4822)为核心构成,TDA4822内部电路框图如图3-10所示,

引脚号 引脚名 功能 引脚号 引脚名 功能 l VSSREF 基准地线 7 TI 测试模式输入 2 VIR 红视频信号输入 8 vs 场同步信号输入 3 CLI 钳位脉冲输入 9 FBLI 快速消隐脉冲输入 4 VIG 绿视频信号输入 lO SDA IIC串行数据输入/输出 5 VSSA 模拟电路地线 11 SCL IIC总线串行时钟输入 6 VIB 蓝视频信号输入 12 INT 中断请求信号输入 13 VE 视频增强信号输出 19 VOB 蓝视频信号输出 14 FBLO 快速消隐脉冲输出 20 VSSA 电源地线 15 VDDC 内部数字电路电源 21 VOG 绿视频信号输出 16 vssc 内部数字电路地线 22 VDDA 电源 17 HS 行同步信号输入 23 VOR 红视频信号输出 18 VDD(PLL) 内部模拟电路电源 24 VDDREF 电源基准电压

  由计算机送来的R、G、B三基色模拟信号,分别经75Q匹配电阻3301~3303进行匹配。其中R信号经3314限流,再经2310耦合,由TDA4822的2脚输入;G信号经3313限流,再经2311耦合,由TDA4822的4脚输入:B信号经3312限流,再经2308耦合,由TDA4822的6脚输入。

  R、G、B信号经TDA4822内部钳位电路钳位后,送到锐度增强和显亮处理模块电路,在I2C总线和窗口激活电路的控制下,从TDA4822的23、21、19脚输出。



www.55dianzi.com

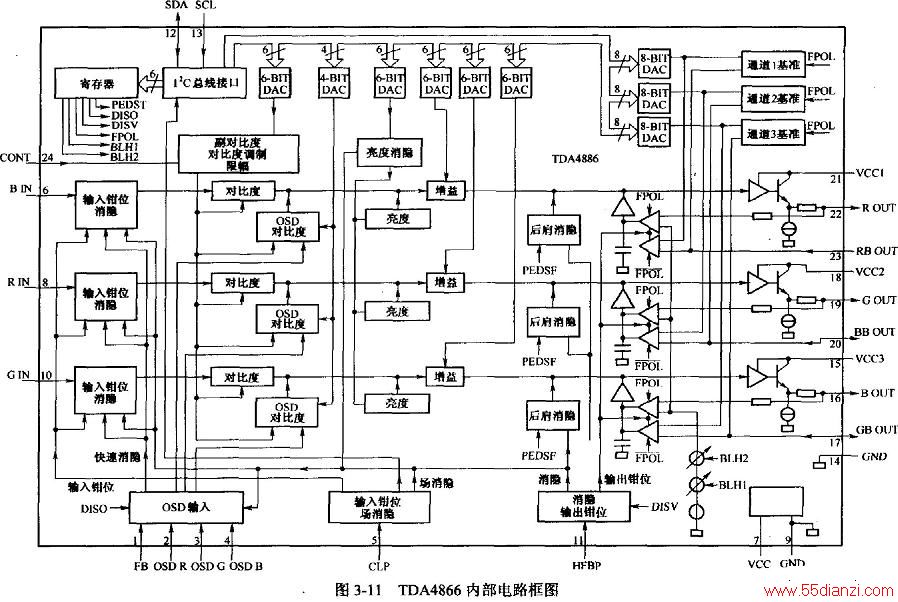

  前置放大电路是以7301 (TDA4886)为核心构成的。TDA4886是受I2C总线控制的RGB三基色信号宽带前置放大器。TDA4886内部电路框图如图3-11所示,引脚功能如表3-5所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 1 FB 字符开关/消隐信号输入端 2 OSDR OSDR字符信号输入端 3 OSDG OSDG字符信号输入端 14 GND 接地端 4 OSDB OSDB字符信号输入端 15 VCC3 B通道供电端 5 CLP 钳位脉冲输入端 16 BOUT B基色信号输出端 6 BIN B基色信号输入端 17 GBOUT GK极偏置调节输出端 7 vcc 5V供电端 18 VCC2 G通道供电端 8 RIN R基色信号输入端 19 GOUT G基色信号输出端 9 GND 接地端 20 BBOUT BK极偏置调节输出端 10 GIN G基色信号输入端 21 VCC1 R通道供电端 11 HFBP 行逆程脉冲输入端 22 ROUT R基色信号输出端 12 SDA IIC总线数据输入/输出端 23 RBOUT RK极偏置调节输出端 13 SCL IIC总线时钟信号输入端 24 CONT 对比度控制信号输入端

  8V电压经电感5301、2778滤波后,加到7301(TDA4886)的7脚,为TDA4886供电,使TDA4886处于工作状态。

  由显亮视频处理电路TDA4822的23、21、19脚输出的R、G、B三基色模拟信号,分别经2346、2347、2345耦合,由TDA4886的8、10、6脚输入到内部R、G、B信号放大器。R、G、B三个放大器的增益由24脚输入的对比度控制电压进行统调。放大和处理后的R、G、B信号由TDA4886的19、16、22脚输出。

  行场扫描芯片TDA4857的16脚输出的钳位脉冲经电阻3777限流加到TDA4886的5脚,使TDA4886内的钳位电路工作。若5脚没有钳位脉冲输入,则TDA4886内的钳位电路不能工作,R、G、B放大器截止,显像管黑屏。



www.55dianzi.com

引脚号 引脚名 功能 引脚号 引脚名 功能 l ROUT 红输出 6 GIN 绿输入 2 BOUT 蓝输出 7 BIN 蓝输入 3 GOUT 绿输出 8 VBB 12V供电 4 vCC 电源 9 RIN 红输入 5 GND 地

  12V电压经5779、2702滤波后,送到LM2439低压电路供电端8脚,为LM2439内部缓冲放大器供电。80V电压经5702、2721滤波后,送到LM2439高压电路供电端4脚,为LM2439内部功率放大器供电。

  由TDA4886输出的R、G、B信号分别经3703、3716、3713L加到LM2439的9、6、7脚,经各自的缓冲放大器、功率放大器放大后,由1、3和2脚输出R、G、B信号。其中R信号经3743、5721、2723、3721耦合后,送到显像管红色阴极RK。同样、G、B信号也相应经各自耦合电路送到显像管相应的GK、BK阴极。

  5721、5752、5732用以提高画面高频质量。6724、6734、6754用以防止显像管打火,损坏LM2439。



www.55dianzi.com

  2.亮平衡调整

  在暗平衡调整好之后,虽然三个电子枪能同时开启或截止,但是三个电子束的特性曲线斜率并不一样。另外,三种荧光粉发光效率也不同,所以还需要进行亮平衡调整。亮平衡调整是为了保证彩色显像管显示高亮度单色图像时,屏幕上不出现彩色。亮平衡调整是通过控制三基色信号的增益来实现的。当进行亮平衡调整时,微处理器7801通过总线将数据送到视频信号处理电路TDA4886,经内部处理后,分别控制R、G、B三个基色信号的增益,达到亮平衡调整的目的。

    对比度和ABL,控制电路

  1.对比度控制电路

  对比度控制是由微处理器7801通过总线控制视频信号处理电路TDA4886来完成,当进行对比度调节时,微处理器通过总线将数据送到视频信号处理电路TDA4886,经内部处理后,同时控制R、G、B三个基色信号的增益,达到对比度调整的目的。

  2.ABL控制电路

  参见行场扫描电路图。当画面背景亮度增大引起显像管束电流增大时,行输出变压器5611的6脚电压下降,使7631的b极电位下降,其e极输出的电压下降,控制TDA4886的24脚电位下降,于是,TDA4886输出的R、G、B基色信号的幅度减小,使显像管束电流下降,避免了束电流过大带来的危害。



www.55dianzi.com

  2.消除关机亮点电路

  参见行场扫描电路图。行输出变压器次级绕组9脚上的负脉冲电压经6637、2647整流滤波得到-178V的负电压。当显示器工作时,晶体管7503由于发射极电压始终高于基极电压,因此是始终导通的,这样,-178V电压通过3550、3510,7503进行分压后加到显像管的栅极Gl上,为显像管栅极提供正常工作所需的负压,电阻3510的大小决定着显像管的亮度,因为改变3510的大小可以改变栅极负压的高低,控制了阴极发射电子的多少,达到调整亮度的目的。但该机将3510固定为56kQ。

  这一部分电路也具有关机亮点消除的功能,显示器关机后,7503迅速截止,-178V电压不经7503分压,直接加到显像管栅极Gl上,由于这一负压很大,能够使电子束截止,消除了关机亮点。

    行场消隐电路

  1.行消隐电路

  行消隐不是加到显像管的栅极上,而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路TDA4886上,完成行消隐。具体工作过程是:行输出管7606的c极上产生的行逆程脉冲经电容2605、2607分压,再经3608、3522、3776、3316、3315限流后,获得行消隐脉冲加到TDA4886的11脚。可在行逆程期间对扫描进行消隐,避免荧光屏上出现回扫线。
