该机的视频处理电路以R/G/B三基色信号前置放大电路IC101（KA2506）、R/G/B三基色信号输出放大电路IC102 （LM2407）、OSD屏显电路IC104 （LSC4320P2）以及显像管附属电路等为核心构成，如图5-13所示。
一、前置放大电路

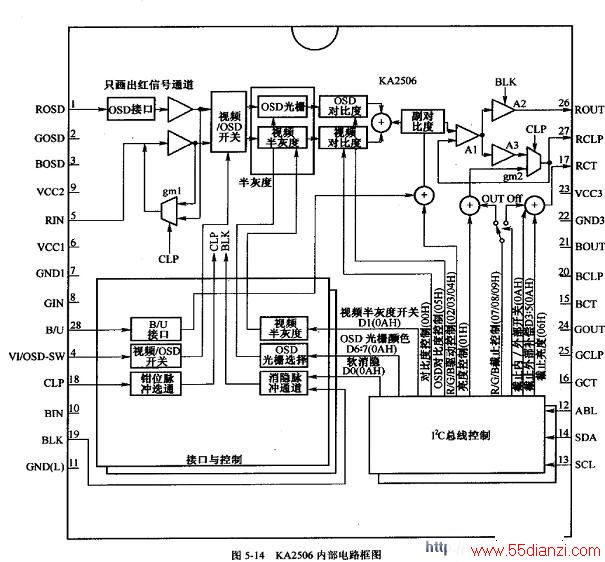

前置放大电路是以IC101 （KA2506）为核心构成的，KA2506具有以下主要功能：R/G/B视频信号放大器；OSD（屏显）接口；I2C总线控制；对比度／屏显对比度控制：亮度控制；截止亮度控制；R/G/B副对比度与截止点控制；消隐／钳位脉冲：半灰度（2屏显光栅8彩色）；亮度均匀性控制等。KA2506内部电路框图如图5-14所示。引脚功能如表5-6所示。
表5-6 视频前置放大电路KA2506引脚功能
12V电压经Cl01滤波后，加到KA2506的供电端9脚和23脚，使KA2506处于工作状态。
由连接器CN101输入的R、G、B视频信号分别经75Ω电阻RR01、RG01、RB01匹配后，其中R信号经RR02、CR01限流耦合，送到KA2506的5脚；G信号经RG02、CGOI限流耦合后，送到KA2506的8脚；B信号经RB02、CB01限流耦合后，送到KA2506的10脚。R、G、B信号经KA2506内的放大器放大后，由KA2506的26脚、24脚、21脚输出，送到视频信号输出电路。
微处理器IC201的36脚输出的行同步信号，经R107加到KA2506的18脚，作为钳位脉冲。
在钳位脉冲的作用下，KA2506的20脚、25脚、27脚外接的钳位电容CB04、CG04、CR04被充电，从而使视频钳位电路处于工作状态。此时，KA2506的26脚、24脚、21脚才能输出R、G、B信号。若KA2506的18脚没有钳位脉冲电压输入，KA2506的R、G、B放大器截止，显像管黑屏。
二、视频输出电路
视频输出电路是以IC102 （LM2407）为核心构成的。LM2407内部电路如图5-15所示，引脚功能如表5-7所示。
视频处理电路和显像管座电路如图5-16所示。
12V电压经C104滤波后，由LM2407的10脚输入，为其内部的缓冲放大器供电。75V电压经R104限流，再经C126滤波后，由LM2407的6脚输入，为LM2407内部功率放大器供电。
由KA2506输出的R、G、B信号分别经RR05、RG05、RB05限流后，由LM2407的11脚、9脚、8脚输入，再经各自的功率放大器放大后，由1脚、3脚、5脚输出。其中R信号经RR05、CR05、LR01、RR17限流、耦合后，送到显像管红色阴极RK极。同样，G、B信号也相应经各自的限流、耦合电路送到显像管相应的阴极。
LR01、LG01、LB01用以提高画面高频质量。DR03、DG03、DB03是为了防止显像管打火损坏IC102而设置的。SK101～SK104，SK106是放电器，其作用也是防止显像管打火带来的危害。
三、白平衡调整电路
1.暗平衡调整电路
为了使低亮度时屏幕不带彩色，需要进行暗平衡调整。暗平衡调整就是调整电子枪的静态工作电压，使三个电子束的截止点移到同一个位置上，称为截止调整。
暗平衡调整是通过控制显像管三个阴极直流电位来实现的。当进行暗平衡调整时，微处理器IC201通过IIC总线控制KA2506，从而改变KA2506的17、16、15脚输出的直流电压的高低，控制三组放大器（QR01、QR02和QG01、QG02和QB01、QB02）的导通程度，进而改变三个阴极的栅偏压，达到暗平衡调整的目的。，由于三套电路的构成和调节方法相同，所以下面以调整RK极电位为例进行介绍。
四、对比度和ACL（自动对比度）控制电路
1.对比度控制电路
当用户改变画面的对比度时，微处理器IC201对比度控制端35脚输出的PWM控制信号的占空比变化，经R222、C214平滑滤波，再经Q506c缓冲后，在其e极上获得的控制电压改变。该电压经R106限流，再经C106滤波后，使KA2506的对比度控制端12脚的电位变化，控制KA2506内部R、G、B放大器的增益改变，从而达到调整对比度的目的。
2.ACL控制电路
当画面亮度增大引起显像管束电流增大时，高压变压器T501的8脚上的显像管阳极电流向负的方向增大，使Q506b极电位下降，其e极电位相应下降，使加到KA2506的2脚电位下降，控制KA2506输出的R、G、B三基色信号的幅度下降，进而使显像管阴极发射电子能力下降，致使显像管束电流下降，避免了束电流过大带来的危害。
五、亮度控制和消亮点电路
1.亮度控制电路
该机的亮度控制电路未采用常见栅极控制方式，而是采用阴极控制方式。
视放输出采用交流输出方式，视放输出的是经过钳位的视频信号，因此，光栅亮度取决于显像管阴极的直流电平（黑电平），亮度控制电路由微处理器IC201通过IIC总线控制视频信号处理电路KA2506来完成。当需要调节亮度时，KA2506的17、16、15脚输出的直流电压的同时变化，同时控制三组放大器（QR01、QR02和QG01、QG02和QB01、QB02）的导通程度，使显像管阴极直流电压变化，光栅亮度变化。
2.消亮点电路
行输出变压器次级绕组9脚上的负脉冲电压经D511、C523整流滤波得到-210V的负电压。当显示器工作时，晶体管Q507由于发射极电压始终高于基极电压，因此是始终导通的，这样，-210V电压通过R532、R533、Q507进行分压后加到显像管的栅极Gl上，为显像管栅极提供正常工作所需的负压。这一部分电路也具有关机亮点消除的功能，显示器关机后，Q507迅速截止，储存在C523上的-210V电压，不经Q507分压，直接加到显像管栅极G1上，由于这一负压很大，能够使电子束截止，消除了关机亮点。
六、行场消隐电路
1.行消隐电路
由“假行输出变压器”T402产生的行逆程AFC脉冲，经R119//C128、R118//C122耦合，再经Q102倒相放大器后，由KA2506的19脚输入，使KA2506的26脚、24脚、21脚在行逆程期间没有R、G、B视频信号输出，以免行逆程期间出现行回扫线。
2.场消隐电路
由场输出集成电路TDA9302H输出的场消隐脉冲电压V-BLK经R331、R333分压，送到Q331b极。同时，微处理器电流输出的场同步信号V-OUT经D331限幅、R332限
当需要降低RK极电位时，微处理器IC201控制KA2506的17脚输出的电压下降，经QR01共基极放大，使QR01集电极电压下降，再经QR02射随器缓冲放大，使QR02发射极电位下降，致使BK极直流电位下降，BK极发射电子的数量增大，显示红色部分画面的亮度增大。同样，在改变KA2506的16脚、15脚的控制电压时，便可改变GK、BK极直流电位的高低，从而达到调整暗平衡的目的。
2.亮平衡调整电路
在暗平衡调整好之后，虽然三个电子枪能同时开启或截止，但是三个电子束的特性曲线斜率并不一样。另外，三种荧光粉发光效率也不同，所以还需要进行亮平衡调整。亮平衡调整是为了保证彩色显像管显示高亮度单色图像时，屏幕上不出现彩色。亮平衡调整是通过控制三基色信号的增益来实现的。当进行亮平衡调整时，微处理器IC201通过总线将数据送到视频信号处理电路KA2506，经内部处理后，分别控制KA2506的26脚、24脚和21脚输出的R、G、B信号增益，达到亮平衡调整的目的。
