三星551S彩色显示器视频处理电路分析

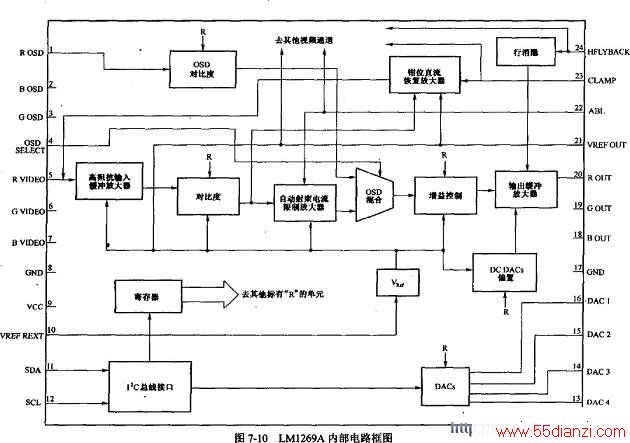

引脚号 引脚名 功能 1 ROSD 红屏显信号输入 2 BOSD 蓝屏显信号输入 3 GOSD 绿屏显信号输入 4 OSDSELECT 屏显信号选择。高电平时选择屏显信号。低电平时选择视频信号 5 RVIDEO 红视频信号输入 6 GVIDEO 绿视频信号输入 7 BVIDEO 蓝视频信号输入 8 GND 模拟电路地线 9 vCC 电源 10 VREFREXT 基准电设定电阻。外接10kΩ、1%精度电阻 1l SDA IIC总线串行数据 12 SCL IC总线串行时钟 13 DAC4 数模转换器输出4 14 DAC3 数模转换器输出3，蓝截止输出 15 DAC2 数模转换器输出2，绿截止输出 16 DAC1 数模转换器输出1，红截止输出 17 GND 数字电路地线 18 BOUT 蓝信号输出 19 GOUT 绿信号输出 20 ROUT 红信号输出 21 VREFOUT 基准电压输出 22 ABL 射柬电流限制输入 23 CLAMP 钳位脉冲输入 24 HFLYBACK 行逆程脉冲输入（用于产生消隐脉冲

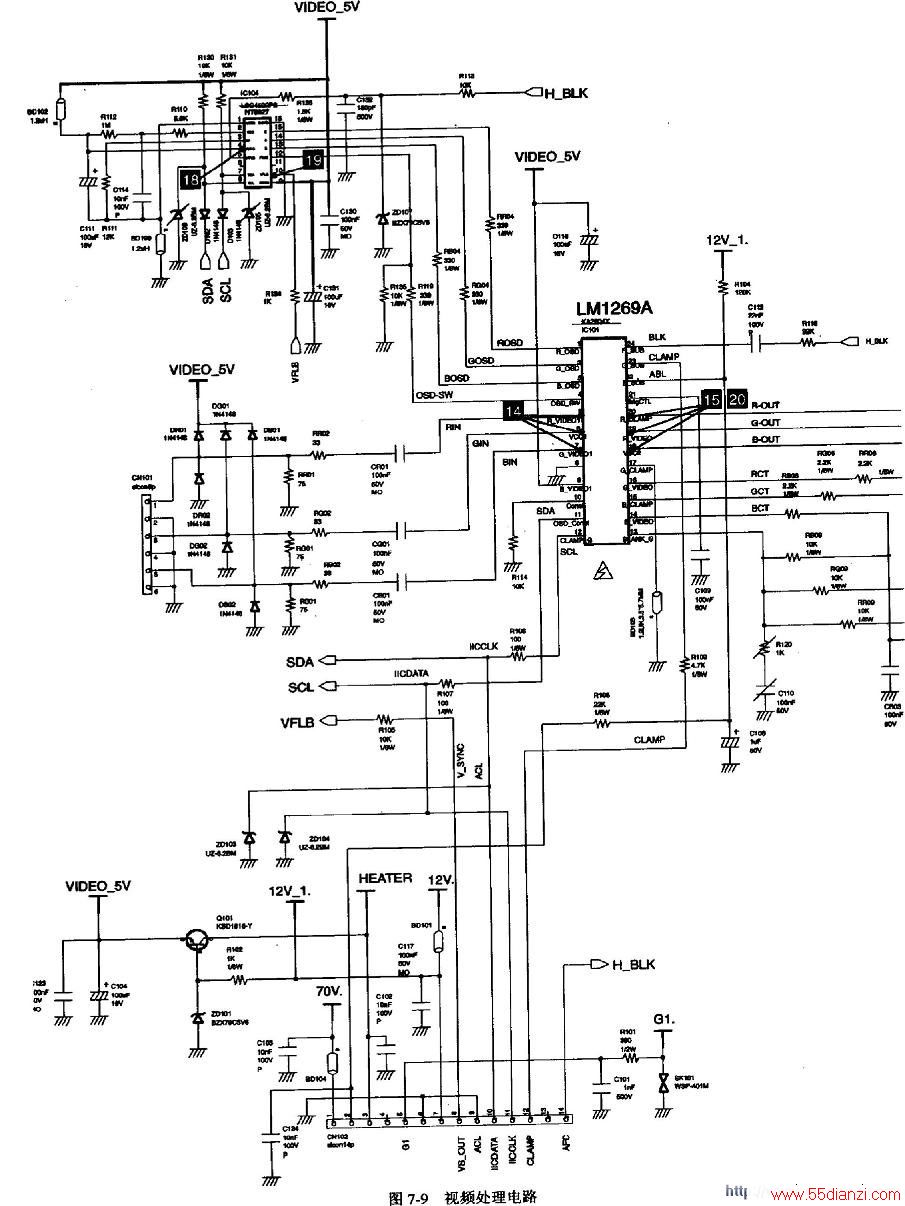

      　计算机主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经RR02、CR01送到LM1269A的5脚，G信号经RG02、CG01送到LM1269A的6脚。B信号经RB02、CB01送到LM1269A的7脚。经LM1269A放大后R、G、B信号由20、19、18脚输出。

　　LM1269A的23脚为视频钳位脉冲输入端，若23脚没有钳位脉冲输入，。LM1269A的20、19、18脚将无R、G、B信号输出，使显像管黑屏。

      二、视频输出电路
　　

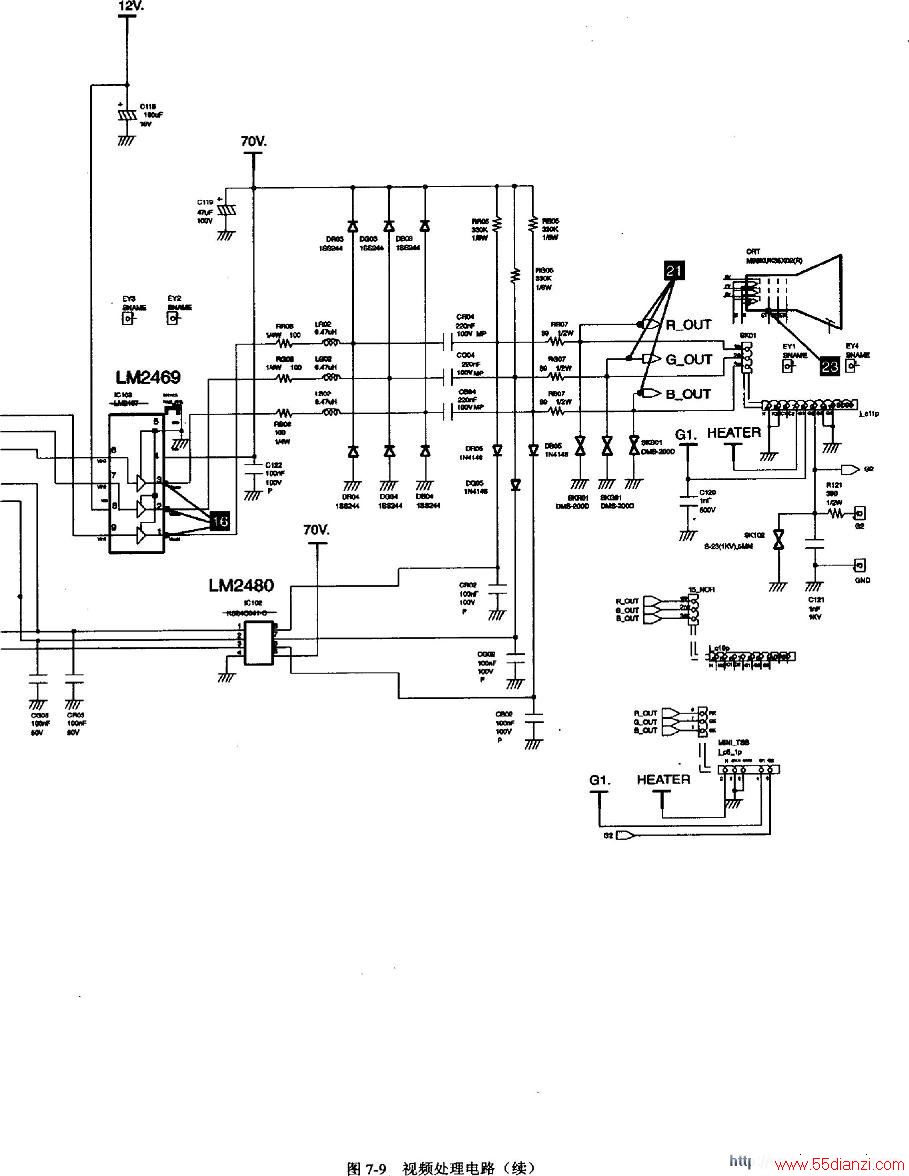

　　视频输出电路是以IC103 （LM2469）为核心构成的。LM2469引脚功能如表7-3所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 l RO/P R输出 6 BI/P B输入 2 GO/P G输出 7 GI/P G输入 3 BO/P B输出 8 VBB 偏置电源 4 VCC 供电 9 RI/P R输入 5 GND 接地

    　LM1269A的20、19、18脚输出的R、G、B信号分别加到LM2469的9、7、6脚，经LM2469放大后，分别由1、2、3脚输出R、G、B基色信号。经CR04、CG04、CB04耦合到显像管的RK、GK、BK三个阴极。LR02、LG02、LB02用以提高画面高频质量。DR04、DG04DB04是为了防止显像管打火损坏LM2469而设置的。SKR01、SKG01、SKB01是放电器，其作用也是防止显像管打火带来的危害。

　　三、白平衡调整电路
　　
　　1.暗平衡调整
　　
　　暗平衡调整是通过调整显像管RK、GK、BK的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色。

　　当需要改变显像管RK阴极电位时，微处理器IC201通过I2C总线，控制LM1269A的数模转换输出端16脚直流电压发生变化，经IC102 （LM2480）处理后，控制显像管的RK阴极电位。GK、BK阴极电位的调整过程不再分析。

　　2.亮平衡调整亮
　　
　　平衡是通过改变R、G、B三基色信号的增益（信号幅度）来实现的，以确保高亮度时画面不偏色。

　　当需要改变R信号增益时，微处理器IC201通过IIC总线，控制LM1269A的R通道放大器信号增益发生变化，进而控制LM1269A的20脚输出的R信号幅度发生变化。G、B信号增益的调整过程不再分析。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路
　　
　　对比度是通过控制R、G、B三基色信号的增益来实现的。当需要增大对比度时，微处理器IC201通过IIC总线，同时控制LM1269A内部R、G、B三个通道放大器的增益增大，使画面对比度得以增大。降低对比度时，控制过程相反。

　　2.ABL控制电路
　　
　　当画面亮度增大引起显像管束电流增大时，行输出变压器T501的8脚的电位下降，导致LM1269A的22脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。

　　五、亮度控制和消亮点电路
　　
　　1.亮度控制电路
　　
　　该机的亮度控制电路未采用常见栅极控制方式，而是采用阴极控制方式。

　　视放输出采用交流输出方式，视放输出的是经过钳位的视频信号，因此，光栅亮度取决于显像管阴极的直流电平（黑电平），亮度控制电路由微处理器IC201通过IIC总线控制视频信号处理电路LM1269A来完成。当需要调节亮度时，LM1269A的16、15、14脚输出的直流电压同时变化，同时控制LM2480，使显像管阴极直流电压变化，光栅亮度变化，达到亮度控制的目的。

　　2.消亮点电路

　　行输出变压器T501次级绕组8脚上的负脉冲电压经D504、C509整流滤波得到-140V的负电压。当显示器工作时，晶体管Q502由于发射极电压始终高于基极电压，因此是始终导通的，这样，-140V电压通过R516、R518、Q502进行分压后加到显像管的栅极G1上，为显像管栅极提供正常.

    工作所需的负压。显示器关机后，Q502迅速截止，-140V电压不经Q502分压，直接加到显像管栅极Gl上，由于这一负压很大，能够使电子束截止，消除了关机亮点。

　　六、行场消隐电路
　　
　　1.行消隐电路
　　
　　行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路LM1269A上，完成行消隐。具体工作过程是：行输出电路产生的行逆程脉冲经R118、C112加到LM1269A的24脚。可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。

　　2.场消隐电路

　　场输出集成电路IC301（KA2142）的4脚输出的场逆程脉冲，经C310、R340加到Q502的基极，经Q502倒相后从集电极输出，在场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。

　　七、视频静噪电路
　　
　　在开机瞬间或模式变换瞬间，微处理器IC201的32脚输出短暂的高电平，控制Q501导通，Q502截止，使G1极上的负压达到负的最大值，荧光屏上光栅消失，实现了视频静噪。

    八、屏显电路
　　
　　屏显电路（OSD）以IC104 （NT6827）为核心构成，NT6827引脚功能如表7-4所示。

引脚号 引脚名 功能 l AGND 模拟电路接地端 2 VCO 字符压控振荡器 3 RP 接偏置电阻端 4 AVCC 模拟电路供电端 5 HFBP 行同步信号输入端 6   未用 7 SDA IIC总线数据信号输入，输出端 8 SCK IIC总线时钟信号输出端 9 DVCC 数字电路供电端 10 VFBP 场同步信号输入端 11   未用 12 FBKG 字符消隐／开关脉冲输出端 13 B OSD字符B输出端 14 G OSD字符G输出端 15 R OSD字符R输出端 16 DGND 数字电路接地端

       微处理器IC201将待显示字符及其位置信息，通过数据总线送入NT6827，NT6827输出模拟R、G、B三基色字符信号，送入视信号处理电路LM1269的1、2、3脚，经内部处理后，驱动显像管显示字符和图案。

　　NT6827的2脚用直流电压控制内部振荡嚣的频率，3脚外接偏置电阻和滤波器。作用是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。5、10脚为行、场逆程脉冲输入端，NT6827通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。

　　在字符显示期间，红（R）、绿（G）、蓝（B）字符脉冲分别从NT6827的15、14、13脚输出，加到视频信号处理电路LM1269A的1、2、3脚。NT6827的12脚输出字符底色消隐信号，加到LM1269A的4脚，用于消除字符底色，以避免视频画面影响OSD画面。
