八、动态会聚电路
会聚是指彩色显像管的三支电子束在扫描过程中，在任何偏转角度下都能同时轰击到同一组相应的荧光粉单元上。要想实现会聚必须保证三支电子束在选色板的槽孔中交叉汇合，准确会聚后的电子束通过槽孔散开后，就能无偏差地打中各自对应的荧光粉单元，但是如果会聚点不在槽孔中，如提前，三支电子束分开后的着屏点就不在同一个像素的荧光粉单元上，而是落在相隔较远的点上，就不能产生正确的混色效应，出现会聚误差，产生所谓失聚。失聚的表现是在图像或亮度的过渡区图像出现彩色镶边。
为了获得满意的会聚效果，该机采用了以IC304 （AN5769）为核心的水平／垂直会聚校正电路。

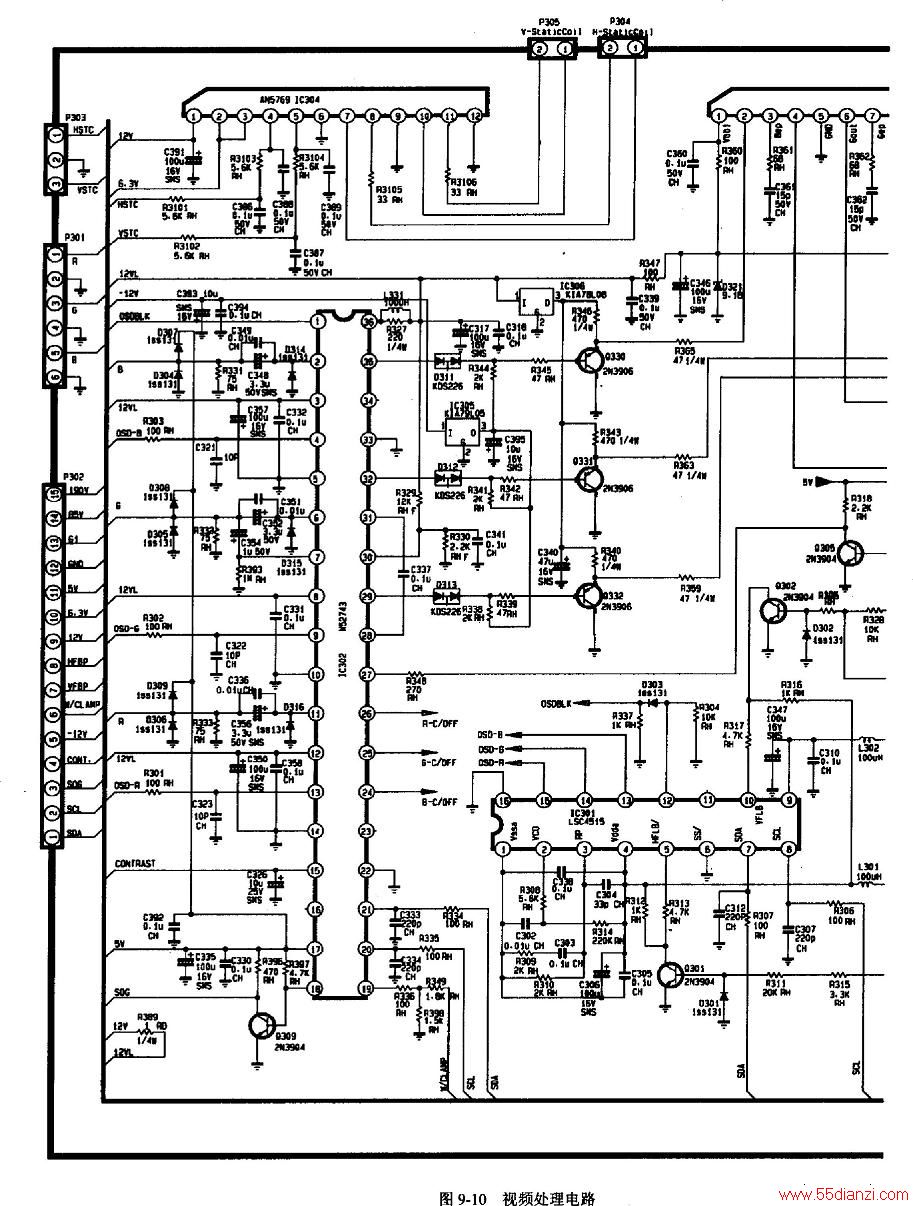

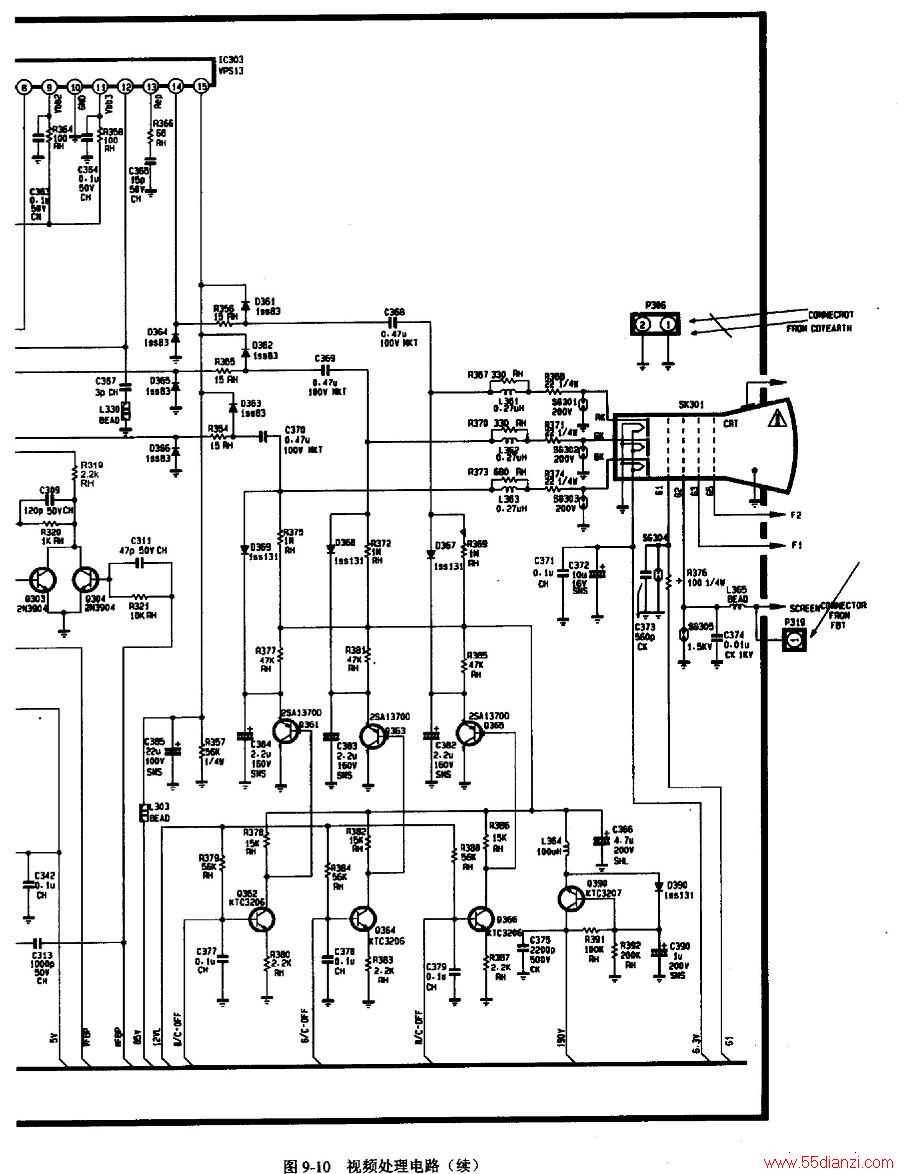

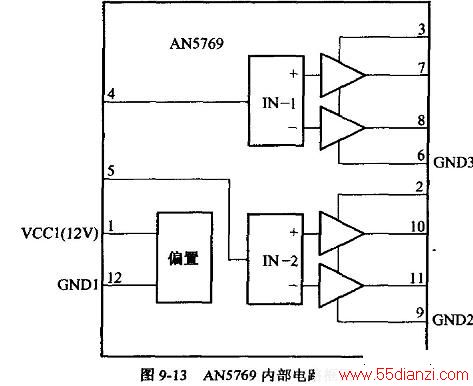

AN5769通过会聚控制信号控制水平／垂直会聚校正线圈中的电流大小，达到水平／垂直会聚校正的目的。AN5769内部电路框图如图9-13所示，引脚功能如表9-10所示。
AN5769的4脚为水平会聚控制输入端，来自于微处理器IC202的33脚，5脚为垂直分聚输入端，来自于微处理器IC202的32脚，经AN5769内部处理后，从7、8脚输出水平会聚控制信号，驱动水平会聚线圈，从10、11脚输出垂直会聚信号，驱动垂直会聚线圈，通过对电子束的调整，达到理想的会聚效果。
