该机的视频处理电路以R/G/B三基色信号前置放大电路IC302 （M52743）、R/G/B三基色信号输出放大电路IC303 （VPS13）、屏显电路IC301 （LSC4515）、动态会聚电路IC304 （AN5769）以及显像管附属电路等为核心构成，如图9-10所示。
一、前置放大电路

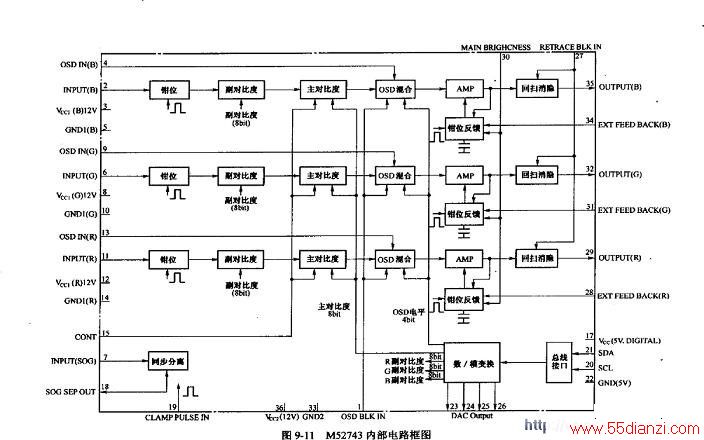

前置放大电路以IC302 （M52743）为核心构成，M52743是具有IIC总线功能的R、G、B视频信号前置放大器，具有屏显（OSD）信号混合、屏显消隐、逆程消隐以及对比度控制、亮度控制、自动射束电流限制等功能。主对比度和副对比度调整等可通过IIC总线进行控制。另外，在此电路中，还设有4个数／模转换器输出端口，数／模转换器可接收CPU通过IIC总线传送来的数据，实现对外电路的控制。M52743内部电路框图如图9-11所示，引脚功能如表9-7所示。
计算机主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经C356送到M52743的11脚，G信号经C352送到M52743的6脚。B信号经C348送到M52743的2脚。经M52743放大后R、G、B信号由29、32、35脚输出。
M52743的19脚输入的箝位脉冲来自μPC1884的2脚，M52743的19脚如没有箝位脉冲信号输入，显示器屏幕上将无光栅显示。
二、视频输出电路

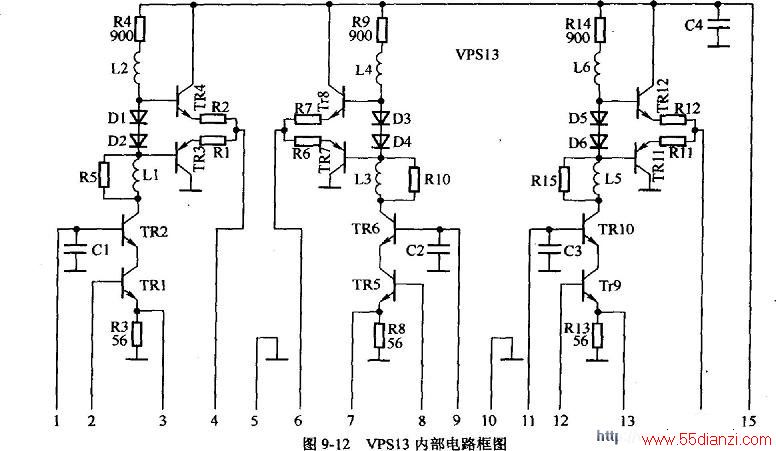

视频输出电路以IC303 （VPS13）为核心构成。VPS13内部电路框图如图9-12所示，引脚功能如表9-8所示。
M52743的29、32、35脚输出的R、G、B信号分别经Q332、Q331、Q330缓冲后，加到VPS13的12、8、2脚，经VPS13放大后，由VPS13的l4、6、4脚输出R、G、B基色信号。其中，红信号经R356、C368、L361、R367、R368送到显像管的RK阴极。绿信号经R355、C369、L362、R370、R371送到显像管的GK阴极。蓝信号经R354、C370、L363、R373、R374送到显像管的BK阴极。
L361、L362、L363用以提高画面高频质量。D361和D364、D362和D365、D363和D366组成三组双限幅电路，目的是为了防止显像管打火损坏VPS13。SG301、SG302、SG303是放电器，其作用也是防止显像管打火带来的危害。
二、白平衡调整电路
该机的白平衡调整电路较为特殊，白平衡调整不是用电位器进行调整，而是微处理器IC202通过总线向视频信号处理电路IC302 （M52743）输入数据来进行调整。下面具体分析
白平衡调整分为暗平衡调整和亮平衡调整。当进行暗平衡调整时，微处理器IC202通过IIC总线控制M52743内的数模转换器，改变M52743的26、25、24脚输出的R、G、B信号的直流成分，M52743的26、25、24脚分别控制Q366、Q364、Q362三只管子的基极电压。进而改变Q365、Q363、Q361三只管子发射极的直流电压，直到输入黑电平时三个阴极的栅偏压分别等于其截止电压，达到暗平衡调整的目的。
当进行亮平衡调整时，微处理器通过总线将数据送到M52743，控制M52743内部R、G、B放大器的增益，进而控制29、32、35脚输出的R、G、B信号的幅度，达到亮平衡调整的目的。
四、对比度和ABL控制电路
1.对比度控制电路
IC302 （M52743）的15脚完成对比度控制，当需要调节对比度时，IC302的15脚的控制电压发生变化，通过改变视频信号的幅度，达到对比度调节的目的。
2.自动亮度控制电路
（ABL）当束电流增大时，行输出变压器T703的7脚电压降低，使ABL控制电压降低，经Q208等元件加到M53743的15脚对比度控制端，使M52743的15脚电压下降，对比度下降，实现了ABL。
五、亮度控制和消亮点电路
行输出变压器次级绕组6脚上的负脉冲电压经D513、C533整流滤波得到-120V的负电压。当显示器工作时，Q217由于发射极电压始终高于基极电压，因此是始终导通的，这样整流得到的负电压经R294、Q214、D217、Q217分压后加到显像管的栅极G1，为显像管栅极提供正常工作所需的负压。微处理器IC202的19脚为亮度控制端，调节亮度时，该脚电压发生变化，通过Q216、Q215可以控制Q214的导通程度，改变栅极负压的高低，达到了调节亮度的目的。
亮点消除是通过控制Q217来实现的，显示器关机后，由于+12V消失，Q217截止，因此，-120V电压不经Q217分压，直接通过Q214、D217加到显像管栅极Gl上，由于这一负压很大，能够使电子束截止，消除了关机亮点。
六、行场消隐电路
1.行消隐电路
行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路M52743的27脚上，完成行消隐。具体工作过程是：行输出电路产生的行逆程脉冲经Q304、Q305控制后，加到M52743的27脚。可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。
2.场消隐电路
μPC1884的2脚输出的场消隐脉冲，经D221、D223加到Q211的基极，经Q211倒相后从集电极输出，再经Q212倒相后，加到Q213的基极，从Q213的集电极输出场消隐脉冲，场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。
七、屏显电路
字符显示电路主要以IC301 （LSC4515）为核心构成。LSC4515引脚功能如表9-9所示。
微处理器IC202将待显示字符及其位置信息，通过数据总线送入LSC4515，LSC4515输出模拟R、G、B三基色信号，送入视频信号处理电路IC302 （M52743），经内部处理后，驱动显像管显示字符和图案。
LSC4515的2脚用直流电压控制内部振荡器的频率，3脚外接偏置电阻和滤波器。作用是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。5、10脚为行、场逆程脉冲输入端，LSC4515通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。
在字符显示期间，红（R）、绿（G），蓝（B）字符脉冲分别从LSC4515的15、14、13脚输出到视频信号处理电路M52743的13、9、4脚。LSC4515的12脚输出字符底色消隐信号，加到M52743的1脚，完成字符底色消隐。
