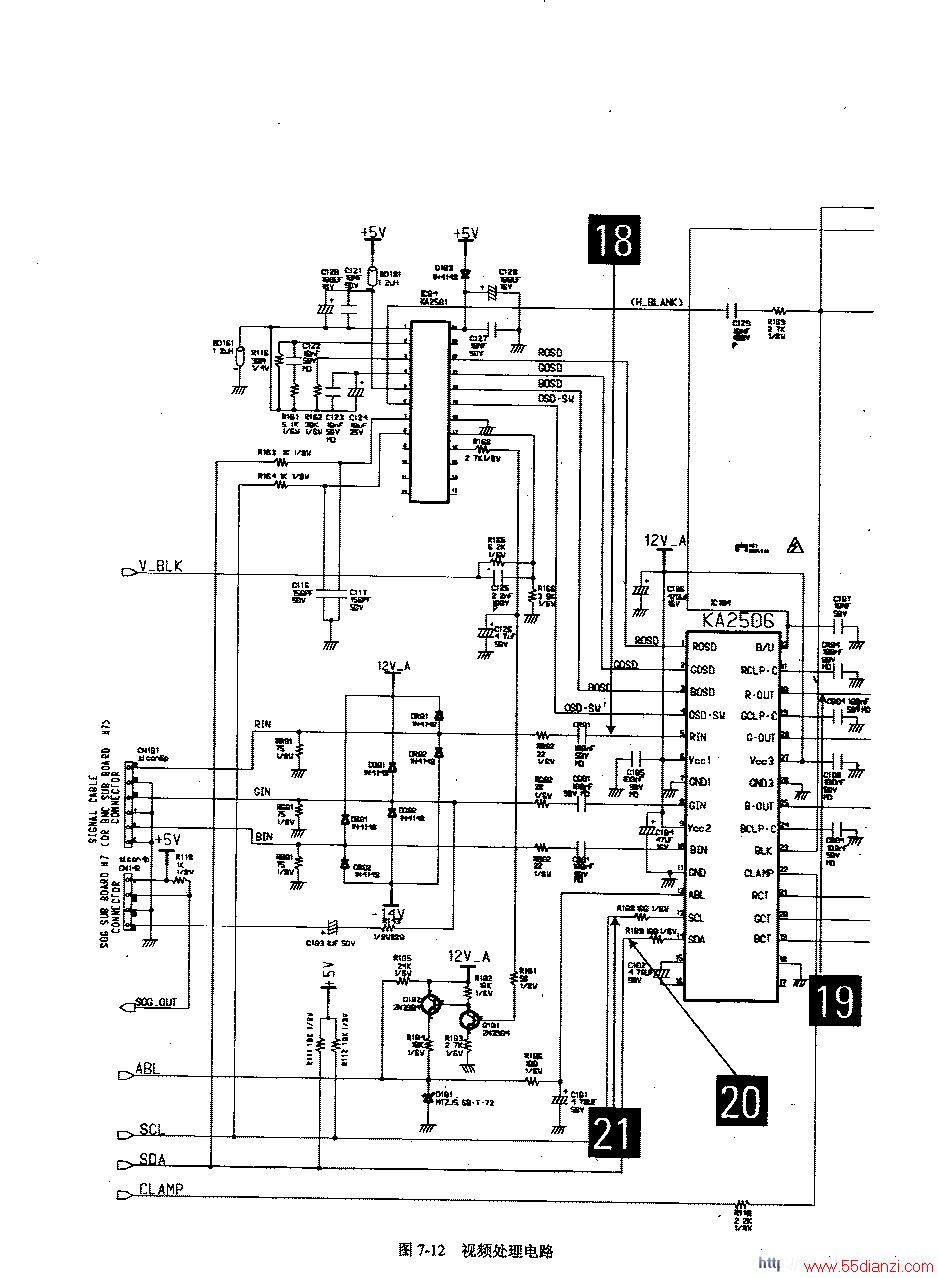

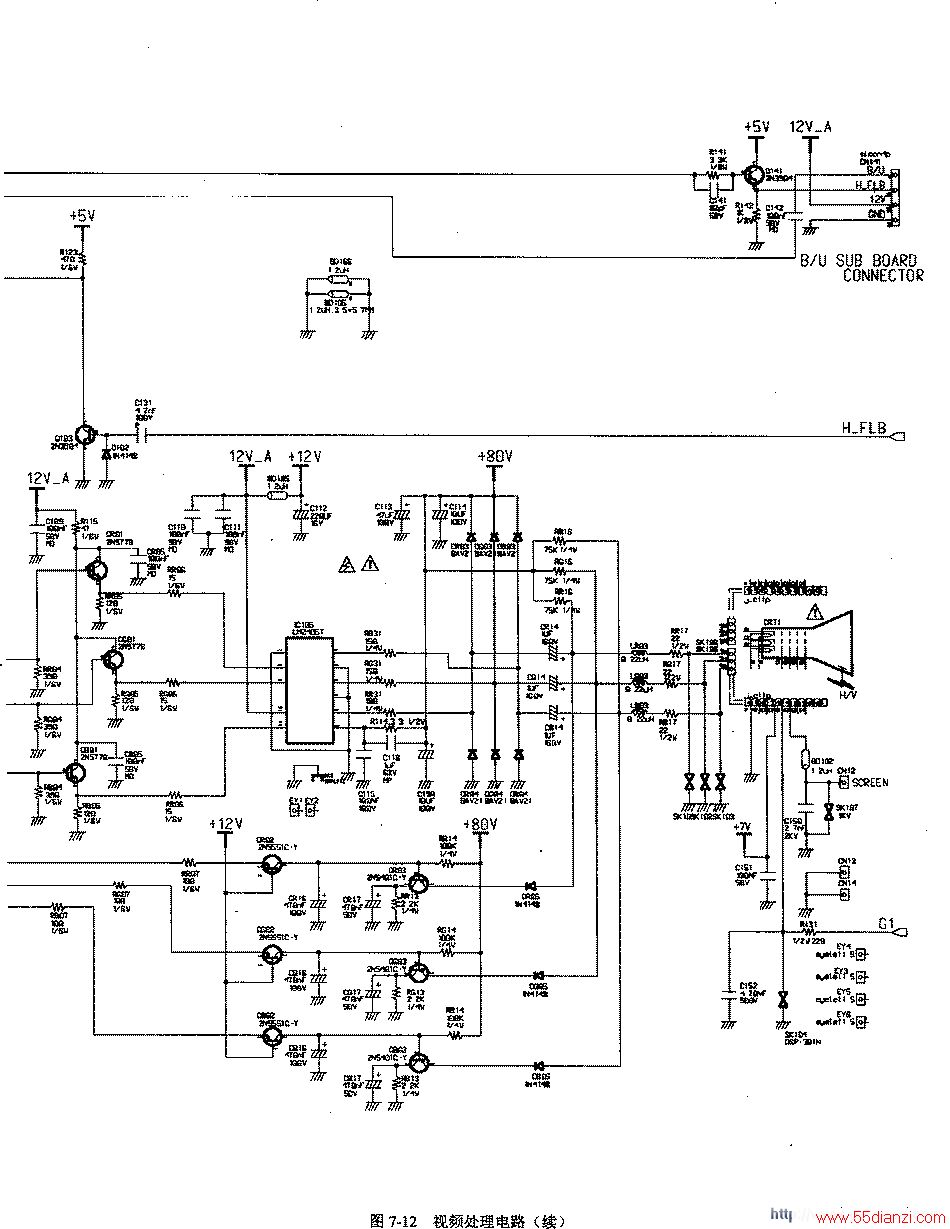

在字符显示期间，红（R）、绿（G）、蓝（B）字符脉冲分别从KA2501的22、21、20脚输出，加到视频信号处理电路KA2506的1、2、3脚。KA2501的19脚输出字符底色消隐信号，加到KA2506的4脚，KA2506的4脚内接视频/OSD切换开关，用于消除字符底色，以免视频画面影响OSD画面。
