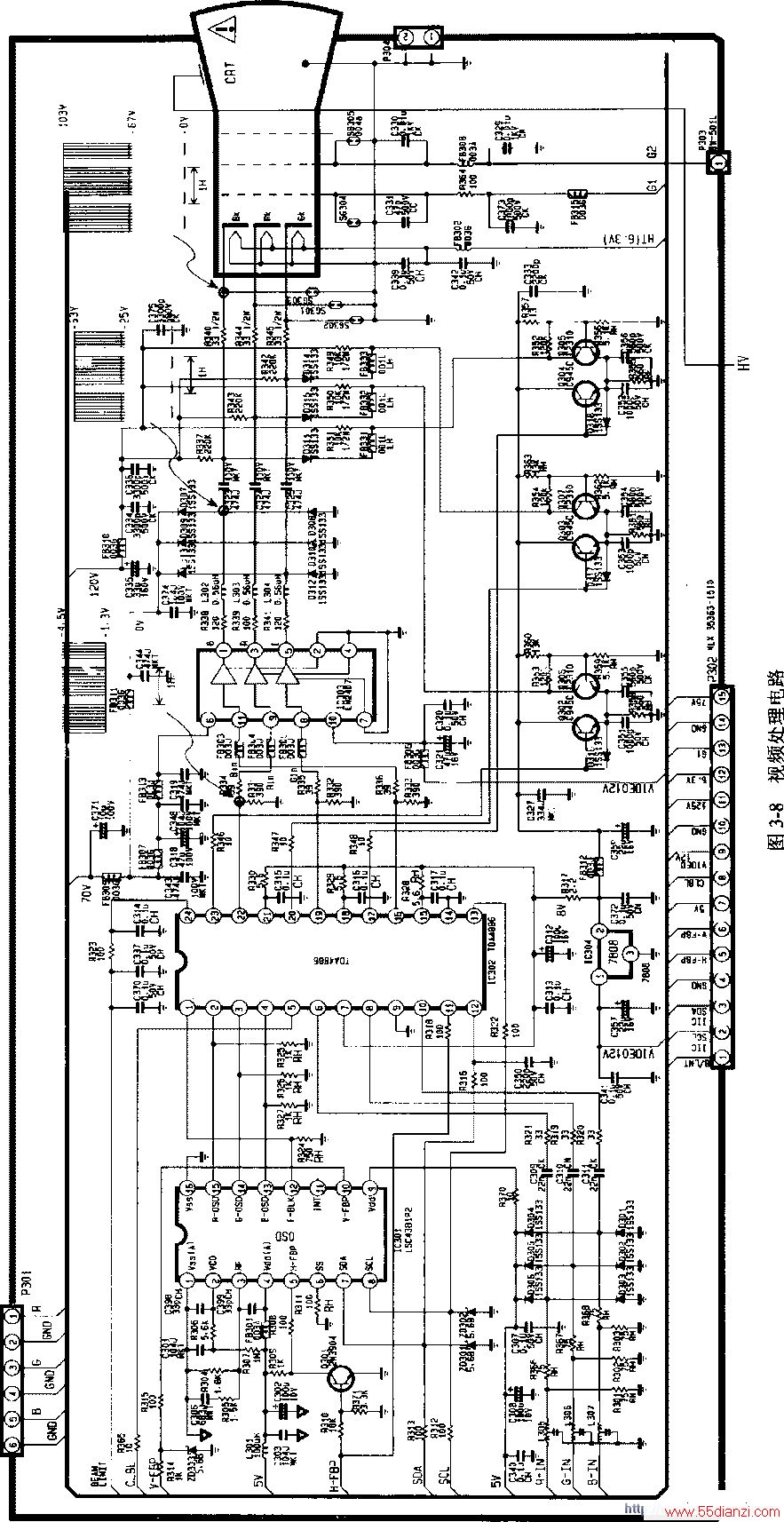

在字符显示期间,微处理器IC401将待显示字符及其位置信息,通过数据(SDA)和时钟(SCL)1IIC总线送入LSC4381P2的7、8脚,LSC4381P2从15、14、13输出模拟R、G、B三基色信号,加到视频信号处理电路IC302 (TDA4886)的2、3、4脚。LSC4381P2的12脚输出字符底色消隐信号,加到TDA4886的1脚,用于消除字符底色,以免视频画面影响OSD画面。
