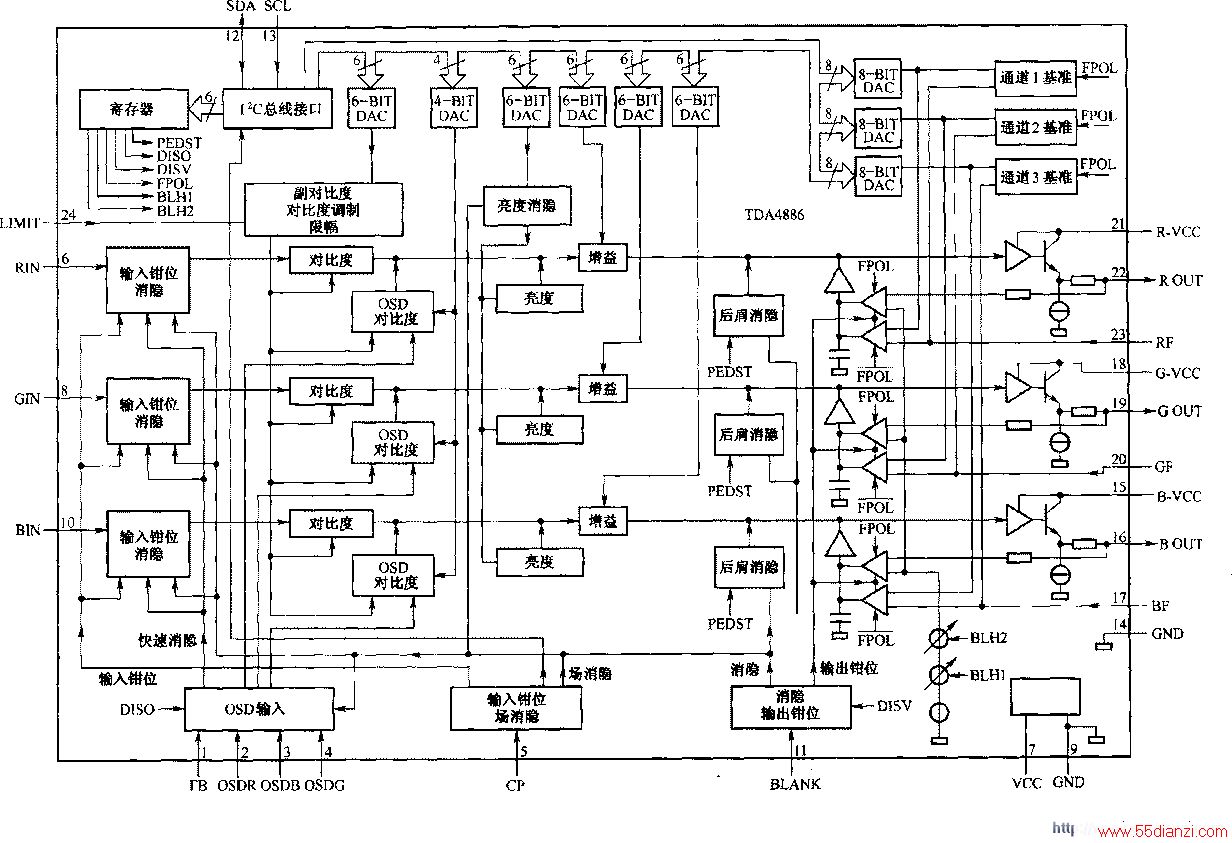

12V电压经IC304（7808）稳压后得到8V电压，经R317加到IC302（TDA4886）的7脚，为TDA4886供电，使TDA4886处于工作状态。
由主机输出的R、G、B三基色模拟信号，分别经C309、C310、C311耦合，由TDA4886的6、8、10脚输入到内部R、G、B信号放大器。R、G、B三个放大器的增益由24脚输入的对比度控制电压进行统调。放大和处理后的R、G、B信号由TDA4886的22、19、16脚输出。
行场扫描芯片TDA4856的16脚输出的钳位脉冲经电阻R365加到TDA4886的5脚，使TDA4886内的钳位电路工作。若5脚没有钳位脉冲输入，则TDA4886内的钳位电路不能工作，R、G、B放大器截止，显像管黑屏。
二、视频输出放大电路
视频输出电路以IC303 （LM2407）为核心构成。LM2407由三个对称功率放大器组成，其引脚功能如表3-6所示。
12V电压经C321滤波后，由LM2407的10脚输入，为其内部的缓冲放大器供电。70V电压经C348滤波后，由LM2407的6脚输入，为LM2407内部功率放大器供电。
由TDA4886输出的R、G、B信号分别经R334、R335、R336加到LM2407的9脚、8脚、11脚输入，再经各自的功率放大器放大后，由3脚、5脚、l脚输出。其中R信号经R339、L303、C324限流、耦合后，送到显像管红色阴极RK极。同样，G、B信号也相应经各自的限流、耦合电路送到显像管相应的阴极。
L302、L303、L304用以提高画面高频质量。D307～D310、D312、D313是为了防止显像管打火损坏LM2407而设置的。SG301～SG303是放电器，其作用也是防止显像管打火带来的危害。
三、白平衡调整电路
1.暗平衡调整电路为了使低亮度时屏幕不带彩色，需要进行暗平衡调整。暗平衡调整就是调整电子枪的静态工作电压，使三个电子束的截止点移到同一个位置上，称为截止调整。
暗平衡调整是通过控制显像管三个阴极直流电位来实现的。当进行暗平衡调整时，微处理器IC401通过IIC总线控制TDA4886，从而改变TDA4886的23、20、17脚输出的直流电压的高低，控制三组单端输入单端输出的放大器（Q302和Q306、Q303和Q307、Q304和Q305）的导通程度，进而改变三个阴极的栅偏压，达到暗平衡调整的目的。
2.亮平衡调整电路在暗平衡调整好之后，虽然三个电于枪能同时开启或截止，但是三个电子束的特性曲线斜率并不一样。另外，三种荧光粉发光效率也不同，所以还需要进行亮平衡调整。亮平衡调整是为了保证彩色显像管显示高亮度单色图像时，屏幕上不出现彩色。亮平衡调整是通过控制三基色信号的增益来实现的。当进行亮平衡调整时，微处理器IC401通过总线将数据送到视频信号处理电路TDA4886，经内部处理后，分别控制R、G、B三个基色信号的增益，达到亮平衡调整的目的。
四、对比度和ABL控制电路
1.对比度控制电路当需要改变对比时，微处理器IC401的33脚输出的PWM控制信号的占空比变化，经RC电路低通滤波后，获得的直流控制电压发生变化，再经Q725缓冲后，在其e极上获得的控制电压改变，控制TDA4886的24脚电位变化，于是，TDA4886输出的R、G、B基色信号的幅度变化，达到对比度控制的目的。
2.ABL控制电路当画面背景亮度增大引起显像管束电流增大时，行输出变压器T701的6脚电压下降，经Q721、Q724缓冲，使Q724的e极输出的电压下降，控制TDA4886的24脚电位下降，于是，TDA4886输出的R、G、B基色信号的幅度减小，使显像管束电流下降，避免了束电流过大带来的危害。
五、亮度控制和消亮点电路
1.亮度控制电路该机的亮度控制电路采用常见栅极控制方式。
行输出变压器T701的4脚上的脉冲电压经D712、C740整流滤波，在C740两端得到-120V的负电压，经R806、导通的Q804分压后，从Q804的发射极输出，加到显像管的栅极G1，为显像管栅极提供正常工作所需的负压（约负十几伏）。
当需要改变亮度时，微处理器IC401的34脚输出的PWM控制信号的占空比变化，经RC电路低通滤波后，获得的直流控制电压发生变化，再经Q806缓冲后，在其e极上获得的控制电压改变，进而改变了栅极Gl的大小，达到了亮度控制的目的。
2.消亮点电路该机的消亮点电路请参见视频处理电路图（图3-8）。
显示器关机时，8V电压（由IC304产生）迅速消失（因8V滤波电容较小，放电速度很快），于是，暗平衡调整电路（Q302和Q306、Q303和Q307、Q304和Q305）迅速截止，而120V电压则由于滤波电容容量较大下降较慢，于是120V电压不经暗平衡调整电路分压，直接加到显像管的三个阴极，使显像管的三个阴极电压迅速上升，达到消除关机亮点的目的。
六、行场消隐电路该机的行场消隐电路
1.行消隐电路行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路TDA4886上，完成行消隐。具体工作过程是：行输出管T701的7脚产生的行逆程脉冲经D723获得正极性的脉冲加到TDA4886的11脚，可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。
2.场消隐电路TDA4856的16脚是钳位／场消隐脉冲输出端（CLBL），输出的钳位脉冲实际上是一个类似彩色电视机沙堡脉冲的复合脉冲，其中包括了频率为行频的钳位脉冲和场消隐脉冲，经R725、R817、R820、C806、R823、Q808整形后，分离出场消隐脉冲，由C807耦合到显像管的栅极G1，在场消隐期间，使加到显像管Gl极的电压降低（更负），屏幕亮度下降，达到了消除场回扫线的目的。
另外，在显示器发生故障时，TDA4856的16脚CLBL脉冲还可作为保护信号使用。此时16脚持续输出场消隐脉冲（正常时只在场扫描逆程期间输出场消隐脉冲，而在彩色显示器发生某些故障时，在场扫描正程期间16脚也输出场消隐脉冲），将光栅消隐，达到保护目的。
七、视频静噪电路视频静噪电路
在开机瞬间或模式变换瞬间，因计算机不能及时输出正常的行、场同步信号，经微处理器IC401识别后，其静噪控制端23脚输出高电平静噪控制电压（MUTE）。该控制电压分两路输出：一路经D731隔离，控制Q801导通，进而控制Q802、Q803导通，这样，-120V电压直接通过R806、R805、导通的Q803加到显像管的栅极G1上，由于这一负压很大，可使屏幕上光栅消失；另一路经D735隔离后，再经R764、R773分压限流使Q704导通。Q704导通后，将TDA4856的3脚拉为低电平，导致+B电路停止工作，避免了屏幕上出现行不同步等异常现象。
八、屏显电路（OSD）
屏显电路主要以IC301 （LSC4381P2）为核心。LSC4381P2引脚功能如表3-7所示。
要使字符显示的必要条件是：字符振荡器必须正常工作，IC301 （LSC4381P2）的2脚用直流电压控制内部振荡器的频率，3脚外接偏置电阻。偏置电阻的作用是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。因为字符振荡器频率决定了读出字符的速度，所以，改变字符振荡器的频率可使屏幕显示的字符的水平尺寸发生变化。此外，LSC4381P2的5脚10脚必须输入行、场逆程脉冲信号，通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。
