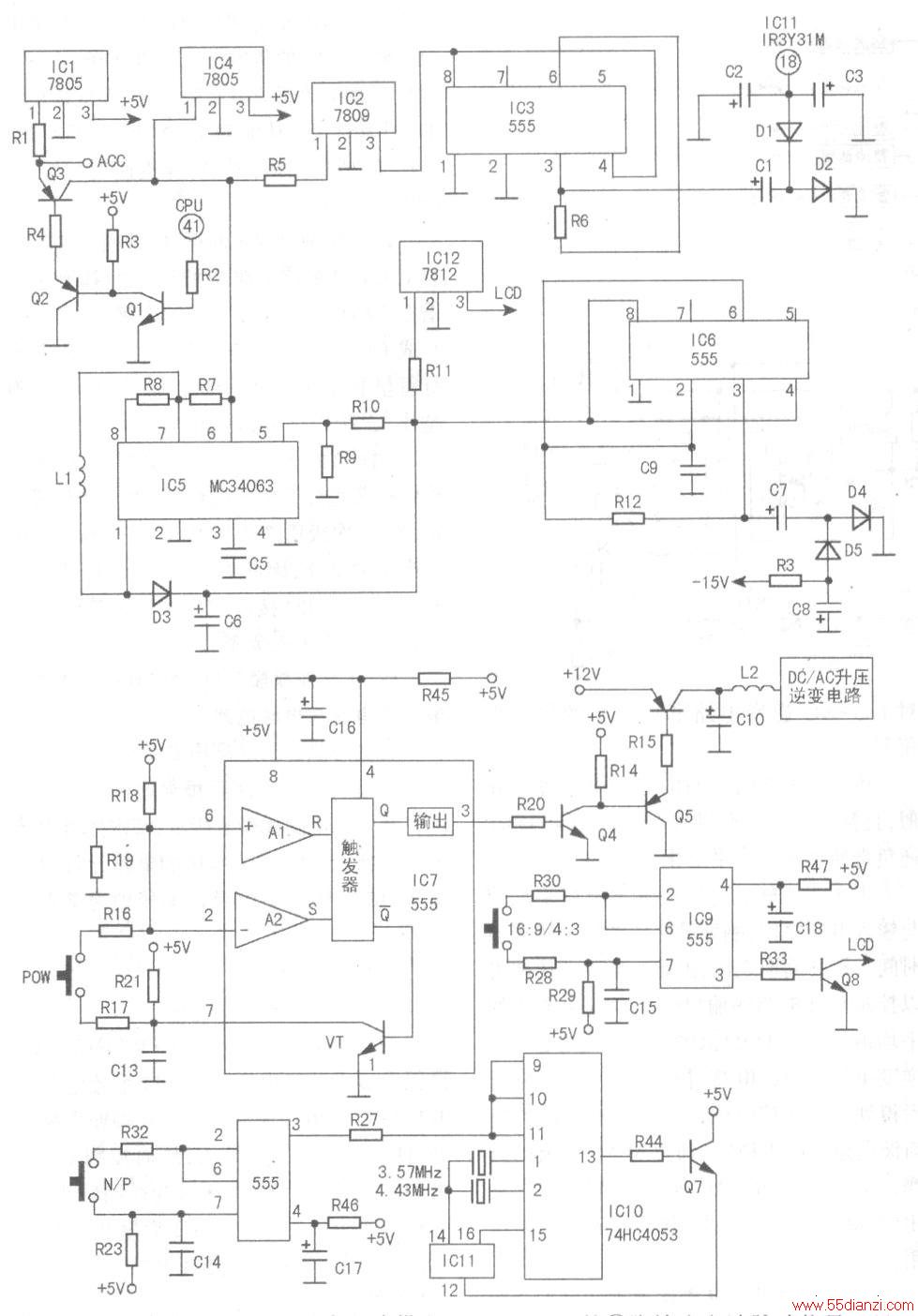

(2)+l7V、-l5V电压形成电路
IC5通电后，通过(3)脚内部的锯齿波振荡器对C5充放电，从而产生设定频率的锯齿波，经IC5内部的比较器变为方波信号，再经放大、限幅使前后沿变得更陡直，以控制(1)脚内部的开关管导通或截止，从而产生脉冲电流。当(1)脚内部的开关管导通时，+l2V电压→L1→开关管→地，流过L1的电流上升，L储能；当(1)脚内部的开关管城止时，流过L1上的电流下降，L1产生感应电动势，经D3整流后和l2V电压叠加在一起向C6充电，形成+l7V左右的电压，分两路输出；一路经R11限流后送人ICl2，经ICl2稳压后输出+l2V电压，为液晶显示板供电；另一路为-l5V电压形成电路供电。
+l7V电压经R9R1O分压后送入IC5的（5）脚，从而控制IC5输出的PWM脉冲宽度，使输出电压稳定。
在IC6初始通电时，由于C9两端的电压不能突变，IC6的(2)、(6)脚为低电平，IC6置位，其(3)脚输出高电平，通过Rl2向C9充电，使C9两端的电压不断升高。当C9两端的电压升高到使IC6复位时，(3)脚输出低电平，C9储存的电压经Rl2向IC6的(3)脚放电，从而使C9两端的电压开始下降。当C9两端的电压下降到使lC6置位时，IC6（3）脚又输出高电平，向C9充电，如此周而复始，从而在IC6的（3）脚形成方波脉冲，经C7耦合并经D4滤除脉冲的正半周信号，而脉冲的负半周信号经D5输出，经C8滤波后，形成-l5V电压，为液晶显示板供电。
(3)-6.7V电压形成电路
IC3的（3）脚输出方波脉冲信号，经C1耦合后，由D2滤除方波脉冲的正半周，而脉冲的负半周由D1输出，经C2、C3滤波后，形成-6.7V电压，为IC11的（18）脚供电。
2.特殊按键处理电路
特殊按键处理电路由一只按键和555时基电路构成的双稳态电路组成，用来控制受控电路的工作或状态切换。
(1)“POW”键处理电路
在IC7初始通电时，+5V电压通过R45向Cl6充电，由于Cl6两端的电压不能突变，IC7的（4）脚为低电位，其（3）脚输出低电平。触发器的反相Q端输出高电平，VT导通，IC7的（7）脚与地接通。随着Cl6两端的电压升高，IC7的(4)脚变为高电平。同时，+5V电压经Rl8、Rl9分压，使IC7的(2)、（6）脚电压为2.5V，满足(2)脚电压>1/3Vdd,（6）脚电压<2/3Vdd的条件，触发器维持（3）脚输出的低电平不变。
轻触“POW”键，IC7（2）、（6）脚的电压经Rl6→按键→Rl7→IC7的（7）脚→地，使IC7的（2）脚电压下降至<1/3Vdd，A2比较器输出高电平，触发器置位，(3)脚输出高电平，反相Q端输出低电平，VT截止，+5V电压经R21向Cl3充电，使IC7（7）脚上升为+5V。当轻触键弹开时，又满足（2）脚电压大于1/3VDD，（6）脚小于2/3VDD的条件，触发器维持（3）脚输出的高电平不变。（3）脚输出的高电平使Q4导通，Q5也随之导通，Q6输出+l2V电压，为DC-AC升压逆变电路供电，使之产生高压，点亮冷阴极荧光灯。L2和C1O组成抗干扰电路，避免DC-AC升压逆变电路的谐振脉冲窜入电路。
再次轻触“POW”键，Cl3储存的电压经Rl7→按键→Rl6→叠加在IC7的（2）、（6）脚上，使（6）脚的电压大于2/3VDD，A1比较器输出高电平，触发器复位，IC7的（3）脚输出低电平，触发器的反相Q端输出高电平，VT导通，Cl3通过IC7（7）脚对地放电。当轻触键弹开时，（2）、（6）脚上的电压使触发器维持（3）脚输出的低电平不变。IC7（3）脚输出低电平期间，受控电路停止向DC-AC升压逆变电路供电(本机的DC-AC升压逆变电路的结构与工作原理与倒车后视镜液晶显示屏相同)。
(2)“N/P”键处理电路
当IC8（3）脚输出低电平时，控制IC1O使（2）脚外接的4.43MHz晶振起振，振荡信号由（15）脚输出，送入IC11的（16）脚，使IC11内的PAL电路工作；当IC8（3）脚输出高电平时，控制IC1O使（7）脚外接的3.57MHz晶振起振，振荡信号也由（15）脚输出，送入IC11（16）脚；同时，IC1O（13）脚输出高电平，Q7导通，+5V电压经Q7的c-e结送到IC11（12）脚，使IC11内的NTSC电路工作。
(3)“16：9与4：3”键处理电路
当IC9的（3）脚输出低电平时，Q8截止液晶显示板的显示模式为4：3；当IC9的（3）脚输出高电平时，液晶显示板的显示模式为16:9。
“N/P”键和“16：9与4：3”键的处理电路与“POW”键完全相同，读者可自行分析。
