2、构成

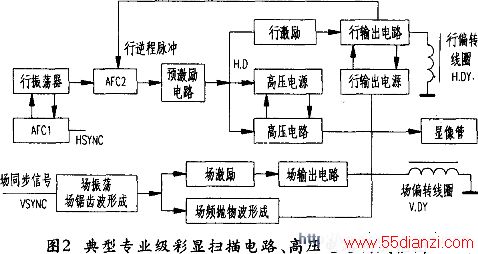

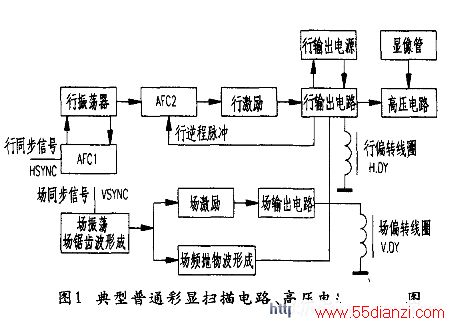

由于普通彩显可工作行频范围较低（多在31kHz～56kHz，部分可达到70kHz），而目前的专业级彩显工作的行频范围较高（多在31kHz～96kHz，部分可达到120kHz左右），因此普通型彩显为了降低成本，采用了一体结构的行扫描电路和高压电路，即行扫描电路不仅实现水平扫描功能，还通过行输出变压器为显像管的高压阳极、聚焦极、加速极供电，如图1所示；专业级彩显为了实现更高的清晰度和稳定性，采用分体结构的行扫描电路和高压电路，即行扫描电路仅完成水平扫描，而由单独设置的高压电路为显像管供电，如图2所示。由图2可知，两者也有紧密的联系，即高压电路的触发脉冲由行激励电路或行输出电路提供。
二、行振荡和AFC控制电路
无论彩显采用哪种形式的行扫描电路。其行振荡器和AFC控制电路都是为行激励电路提供行频激励脉冲。该电路主要由扫描芯片内部电路和相关的外围元件组成而应用最广的当数TDA418XX系列和TDA91XX系列芯片，下面分别介绍。

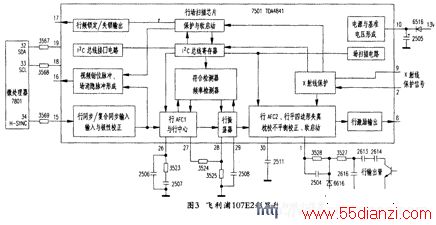

1、TDA48xx系列芯片构成的行振荡和AFC电路这里以飞利浦（PHILIPS）107E2型17英寸彩显的行扫描小信号处理电路为例。该电路由IIC总线控制型扫描芯片TDA4841和相关元件构成。如图3所示。
（1）行振荡电路和AFC 控制主电源输出的12.3V左右电压，通过7501（TDA4841）供电端⑩脚输入后，再经电源和基准电压形成电路为行扫描小信号处理电路供电，于是7501内部的压控型行振荡器与28脚、29脚外接的定时元件3525、2508通过振荡，在7501 29脚上产生基本行锯齿波脉冲。
微处理器7801 34脚输出的行同步信号经隔离电阻3569送到7501 15脚，行同步信号，复合同步信号输入电路判别输入的信号是单一的行同步信号，还是行场复合同步信号。若是复合同步信号，需要经分寓电路进行行场同步信号分离，随后进行极性校正，同步信号一方面送到视频钳位／场消隐信号形成电路；另一方面进入锁相环型AFC1电路。在AFC1电路中行同步信号经频率／电压转换为控制电压由27脚输出控制信号，通过3524送到7501 28脚，使行振荡器产生的频率快速与同步信号同步，同时将行频脉冲与行同步信号进行相位比较，获得的误差电流通过26脚外接的由3523、2507、2506组成的双时间滤波器平滑为误差控制电压，该电压再对行振荡器进行控制，使其产生与同步信号同频同相的振荡脉冲。不同行频时26脚的直流电压不同。另外，行中心调整也在AFC1电路完成。若7501⑩脚供电低于9V时。7501内部的行振荡器不能工作而无激励脉冲输出。⑩脚供电异常，一方面由主电源或节能控制电路异常所致；另一方面是负载异常所致，如部分飞利浦彩显的场输出电路异常，便会导致扫描芯片因供电电压低而无激励脉冲输出。若行振荡器或AFC1电路异常，会引起7501无激励信号输出或进入行频失锁保护状态。
（2）画面水平位置自动调整及软启动该功能由锁相环型AFC2电路来完成。同步后的行频信号作为基准信号送到AFC2电路，同时行输出管7606 c极输出的行逆程脉冲经2614、2613、2616分压后。再经3627、3528、2504限流后，从7501①脚输入到AFC2电路，两个信号进行相位比较后获得的误差电流，经30脚外接电容2511滤波输出直流控制电压，调整⑧脚输出的行激励信号的相位，确保不同行频时画面的水平位置的准确。
