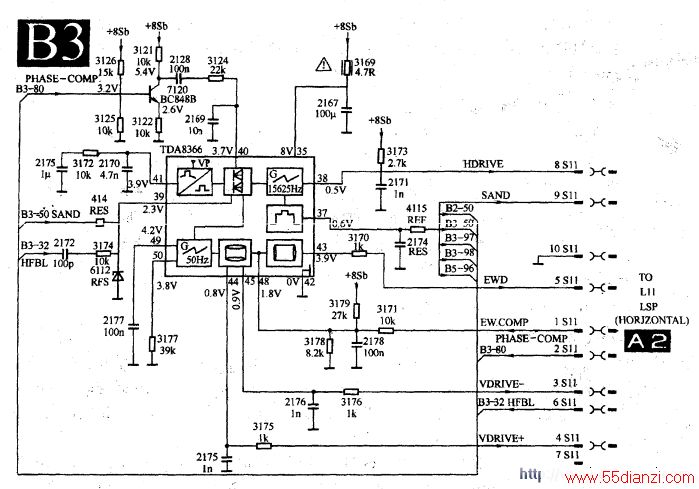

经AFC1环路同步后的行压控振荡器输出的行频脉冲，作为基准信号进入AFC2鉴相电路，与从TDA8366（39）脚输入的行逆程脉冲进行鉴相，输出的误差电流经（40）脚外接的电容滤波，变为直流误差电压，用以改变从（38）脚输出的行激励脉冲的相位，进而调整由于图像亮度变化带来的行输出管正向导通时间的变化以及电流峰值变化造成的行逆程时间（相位）的变化，也就是说，使行逆程开始时间与压控振荡器输出的行频脉冲始终保持同步。
TDA8366的（40）脚还是行相位补偿控制脚。束电流检测信号（来自行输出变压器的（10）脚）经7120倒相放大后加到TDA8366的（40）脚，以便对行AFC2相位进行补偿，使图像水平中心保持稳定。
TDA8366的（48）脚为束电流检测输入脚（束电流来自行输出变压器的（10）脚），用于在高射束电流期间对图像宽度的补偿。如果射束电流增加（白电平增多），显像管高压将下降，图像变大，则增加的射束电流将使BCL减小，从而使图像得到校正。
TDA8366的（37）脚为沙堡脉冲输出端，沙堡脉冲由TDA8366内部产生的色选通脉冲、场消隐脉冲与（39）脚输入的行逆程脉冲叠加后产生。
重点提示每次开机后，由开关电源产生的+8Sb电源向TDA8366的（35）脚提供启动电流，如果（35）脚的电压超过5.6V，则行振荡器启动。振荡电容的振荡频率为25kHz（即为正常行频fH的1.6倍），只有当TDA8366的（10）脚供电电压达到8V时，行频才变为15625Hz。这个过程称为慢启动过程。由此可以看出，在行电路启动过程中，行振荡频率不会低于正常行频fH，这对保证行输出电路安全工作是非常必要的。
2.行输出电路
行输出电路在A2板，电路如下图所示。
由TDA8366的（38）脚输出的行频激励信号，加到行推动管7410的基极，140V电源电压经3415降压，通过行推动变压器5410的初级绕组加到7410的集电极，在行频开关脉冲的激励下，行推动变压器5410的次级输出行频开关脉冲，控制行输出管7420的导通与截止。3411、3412、2412为阻尼元件，用于消除开关脉冲的阻尼振荡。2409、2411是7410集电极供电电压的退耦电容。
行输出管7420是一个大功率三极管，6421～6424为阻尼二极管，2425、2426、2434为逆程电容，5430为行输出变压器。5421为行线性校正线圈，2427、2428为S校正电容，可校正延伸性失真；5425为东西枕形校正变压器，它使行扫描锯齿波的幅度受场频抛物波调制，从而实现水平枕形失真的校正。
在行回扫期间，高压电容被再次充电，在白条。图像的情况下，高压负载增大，使偏转线圈上的电压下降得很厉害。高压电容再次充电可产生回扫脉冲，结果造成同步干扰并导致白条失真，这种失真称为曼海姆效应。为减小这种失真，在扫描期间，2424通过电阻3433、3435被充电，在回扫瞬间，2427、2428、6425、6426导通，2424被并联到2427和2428上，可提供附加的能量，从而使回扫脉冲的失真大大减小。
3.枕形失真校正电路
在TDA8366内部，场锯齿波电压还送到东西（EW）失真校正电路，经其处理后变为场频 的抛物波电压，从（43）脚输出，加到7480场效应管的栅极。7480的漏极输出下凹的抛物波，再经5481、5480对行扫描锯齿波电流的幅度进行调制，从而校正东西枕形失真。
TDA8366提供了丰富的可编程垂直／水平几何失真校正方式。垂直几何失真校正包括场幅、场中心、场线性和场s形失真校正，水平几何失真校正包括行幅、行中心、行水平枕形、行边角、行宽度校正。全部几何校正均由CPU通过I2C总线完成，并将校正数据存入电可擦除存储器（EEPROM）中。
4.保护电路
在行扫描电路中设有两种保护电路，即射束电流过流保护电路和左右枕校保护电路（EW-PROT）。当保护电路动作时，待机保护信号STANDBY-PROTECTION变为高电平，开关电源被切换到待机状态。
（1）射束电流过流保护如果显像管射束电流增大，行输出变压器的（10）脚电压将下降。当行输出变压器的（10）脚电压下降到一定程度时，稳压二极管6450导通，电流流过电阻3456。当3456上的电压达到0.6V时，三极管7450开始导通，保护触发信号PROT-HOR变为高电平。而保护触发信号PROT-HOR与开关电源电路的待机保护控制信号STANDBY-PROTECTION相接，因此，主开关电源被切换到待机状态。
（2）左右枕校保护（EW-PROT）左右枕校保护（ EW-PPOT）包含了两项内容，其一为过流保护，其二为过压保护。
（1）过流保护：由于行扫描电路的故障，通过光栅左右枕校驱动管7480的电流可能急剧增大，这时取样电阻3483、3484上的电压将高于0.6V，二极管6480.开始导通，保护触发信号EW -PROT （EW-PROT与开关电源电路的待机保护控制信号STANDBY-PROTECTION相接）变为高电平，开关电源将被切换到待机状态。
（2）过压保护：当电容2484两端电压过高，使二极管6481正极侧电压大于40.8V时，6481和6482（39V稳压管）导通，保护触发信号EW-PROT （EW-PROT与开关电源电路的待机保护控制信号STANDBY-PROTECTION相接）变为高电平，保护电路动作，开关电源被切换到待机状态。
重点提示 当出现下列情况之一时，将导致左右枕校保护电路动作：
（1）行偏转电路不良。包括行偏转线圈不良，行线性线圈5421不良，S校正电容2427、2428不良。
（2）行逆程电容开路或接触不良。
（3）阻尼二极管6421～6424短路。
（4）左右枕校变压器5424或5425短路（机内只安装其中一个）。
（5）行输出变压器短路。
（6）S校正电容器2427或2428短路。
（7）行输出电路其他部位有虚焊或接触不良。
当左右枕校保护电路动作时，还应检查行输出管7420是否损坏。
