飞利浦MD1.0A机芯彩电场扫描电路工作原理分析

飞利浦MD1.0A机芯彩电场扫描电路工作原理分析

点击数:7216 次   录入时间:03-04 11:53:18   整理:http://www.55dianzi.com   电视机单元电路

  1.场扫描小信号处理电路

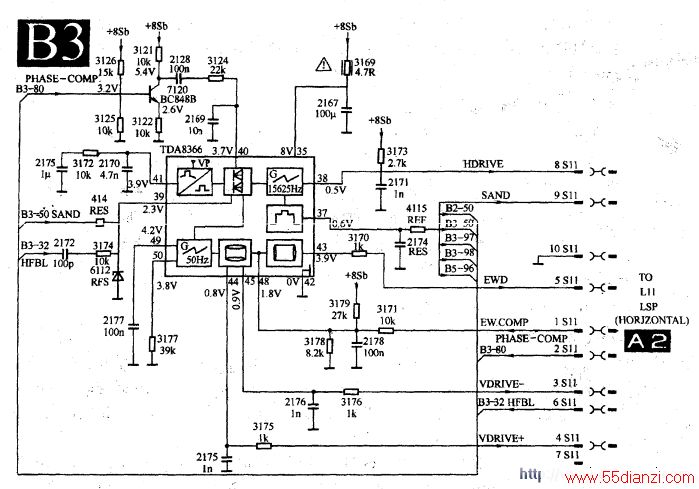

  场扫描小信号处理电路见上图。TDA8366内部同步信号分离电路分离出的场同步信号对场振荡电路进行同步,TDA8366的(49)脚外接场锯齿波形成电容2177,(50)脚外接场基准电流电阻3177,(44)、(45)脚分别输出VDRIVE+、VDRIVE-两路场扫描锯齿脉冲,并分别经3175、3176送往场输出级。

  2.场输出电路

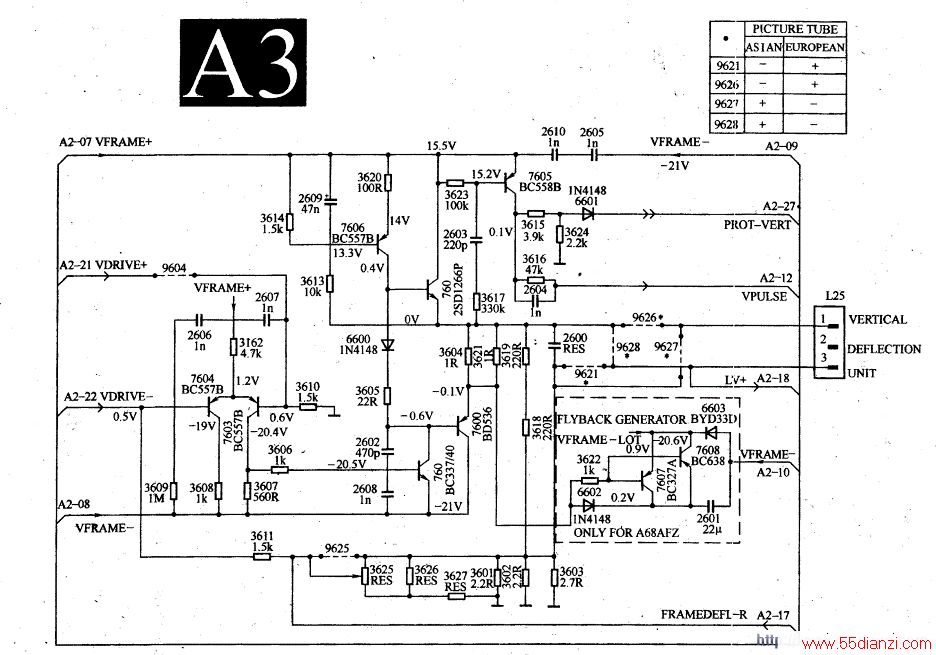

  场输出电路在A3板,电路如下图所示。场输出级采用OCL电路,由行输出电路提供的VFRAME+(+15V)和VFRAME-(-21V)供电。输出端直流电压为零,因此输出端不需要耦合电容。场输出级的主要任务是向场偏转线圈提供线性良好的锯齿波电流。调整锯齿波电压的幅度就可以调整图像的高度。调整相位,图像将向上或向下移动。对于场线性的调整,可通过调整锯齿波的形状来实现。这些调整都是通过I2C总线在维修调整状态中进行的。

  3.场扫描保护电路

  场扫描保护不是通过控制电源进入待机状态而是通过将TDA8366切换到待机状态来实现的。

  在场输出电路正常工作时,位于场输出电路中的晶体管7605在每一场逆程期间都将输出场保护脉冲VERT-PROT,并加到TDA8366的(39)脚。另外,场保护脉冲还在电阻3616上产生一个脉冲VPULS,此脉冲送到CPU电路,用于屏幕显示的同步信号。

  如果因场输出电路故障导致场保护脉冲丢失,则TDA8366将进入待机状态,并切断以下信号输出:(38)脚输出的行激励脉冲HDRIVE;(44)和(45)脚输出的场激励脉冲VDRIVE+、VDRIVE-;(17)~(19)脚输出的RGB信号。

  由于TDA8366进入待机状态后,行输出电路停止工作。使开关电源处于欠载状态,所以此时可听到欠载保护的“打嗝”声,“打嗝”周期约为2秒。
