2.场扫描输出和失真校正电路
场扫描输出和失真校正电路以。IC301（STV9306）为核心构成。STV9306是汤姆逊公司最新开发的新型场输出集成电路，内含锯齿波发生器、图像几何失真校正电路（C校正、S校正、枕形校正、梯形校正、四角校正等）、高压校正电路（水平宽度和垂直幅度校正）、DMOS型功率放大器。它采用12C总线完成场幅、场中心、场线性、行幅、梯形失真、四角失真等多项校正项目的调整，并具有过载检测功能。由于该集成电路将场锯齿波形成、场输出、失真校正等电路结合在一起，因此不但外围元件少，而且集成度高，大大简化了电路设计，给检修工作也带来了极大的方便。

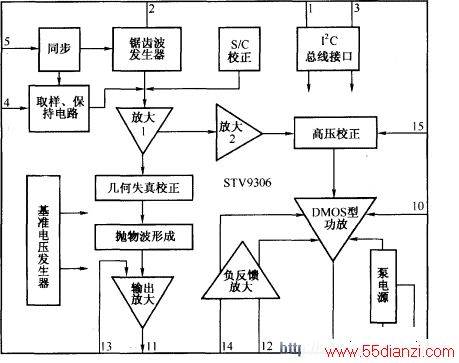

STV9306内部电路框图如右图所示，引脚功能如下表所示。

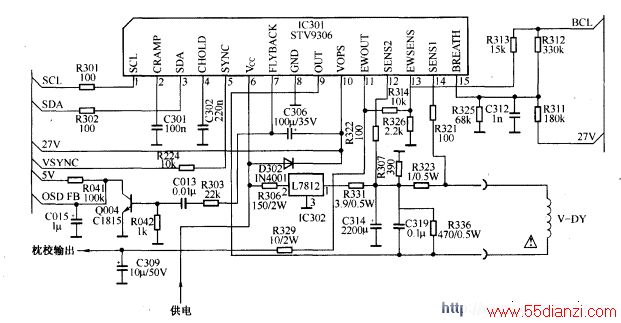

从小信号处理电路STV2116的（35）脚输出的场频触发脉冲，经R224加到STV9306的（5）脚，STV9306的（2）脚内部的锯齿波发生器在（5）脚脉冲的触发下开始翻转，通过（2）脚外接的电容C301形成锯齿波，并与（5）脚场频脉冲保持同步。为了校正场输出级由于某些因素造成的非线性失真，STV9306内部设置了S校正电路和C校正电路，场频锯齿波经S校正和C校正得到良好的扫描线性，送到内部放大器1进行放大。经放大后的锯齿波一路送往图像几何失真校正电路进行枕形失真校正、四角失真校正、梯形失真校正，经校正后得到了场频抛物波，再送到输出放大级，经放大后最终从（11）脚输出，送到行扫描支路去调制行偏转电流。（13）脚是枕校负反馈输入端，除外接反馈电阻R314外，还外接ABL电路，当束电流过大时，（13）脚电位略有下降，使水平扫描的幅度略有减小，从而避免了束电流增大而引起的图像失真。
STV9306内部放大器1放大后的另一路锯齿波经放大器2放大后，与（15）脚送来的高压脉冲信号进行比较，并自动调整锯齿波的幅度，避免CRT高压发生变化时扫描线性发生变化。
经高压校正后的场锯齿波最后送到末级DMOS型功率放大器中进行放大，从STV9306的（9）脚输出送到场偏转线圈。流经偏转线圈的电流在R310、C314上产生取样锯齿波电压，经：R322送到STV9306的（12）脚作为直流负反馈，使（9）脚输出的直流电压保持稳定。在R323上的锯齿波经R321送回（14）脚作为交流负反馈，用来改善场锯齿波的线性。

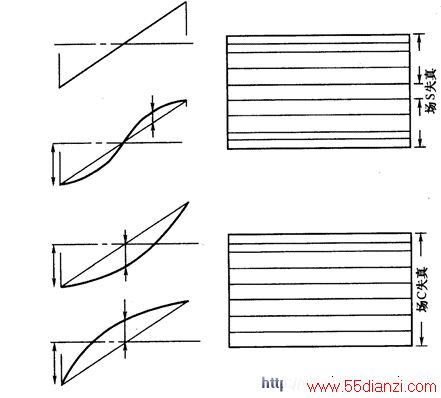

归纳总结场扫描失真及其校正彩色电视机中场扫描失真主要包括场s形失真（场线性）和C形失真（场线陛平衡）两种。s形失真校正主要针对光栅的上下和中间位置，C形失真校正主要针对光栅的上下位置。因为校正这两种失真的波形形状类似于英文字母“S”和“C”（如下图所示），因此分别将这两种失真称为S形失真和C形失真。
（1）场S形失真光栅S形失真是由显像管的结构引起的，早期生产的彩色电视机多采用OTL场输出电路，垂直s形失真校正的任务是由场输出电容来完成的。后期生产的彩色电视机不使用带有场输出电容的OTL场输出电路，而使用直流耦合方式的OCL或BTL场输出电路，通过对场激励信号进行S失真预校正，来达到不同模式下的场S失真的校正。这种电路的场S失真校正在场扫描处理电路内部完成，有的场扫描电路设有专门的引脚，可以对场S失真校正幅度和校正中心进行控制，但具有IIC总线功能的场扫描电路（如STV9306等）一般都不设场线性失真控制引脚，场线性的调整都是由CPU通过IIC总线进行控制的。
（2）场C形失真场c形失真是由以下原因引起的：
一是锯齿波电压形成电路产生失真。场锯齿波电压产生的方法一般都采用RC充放电电路，使RC电路中的电容周期地充电和放电而得到。在充放电过程中，电容器两端的电压并不是线性变化，而是按指数规律变化的，开始时电压变化较快，较接近直线，以后则逐渐减慢。这就是说，锯齿波电压发生器所产生的场频锯齿波电压本身的线性不良而引起输出波形失真。由于这种波形的失真特点是起始段变化速度快，后半段变化速度减慢，因此如果此波形加到偏转线圈上，会使图像上半部拉宽，下半部压缩。
二是耦合电容引起失真。对于OTL场输出电路，在扫描电路的前后级之间，在场输出级和偏转线圈之间都采用电容耦合，当输入线性良好的正极性锯齿波电压时，会输出上凸失真的锯齿波。实际上是由于电容的微分作用对信号中高频分量和低频分量呈现的阻抗不一样，使锯齿波电压中的低频成分损失多一些，而造成中间上凸失真。
另外，静态工作点漂移、三极管的非线性等原因都会引起场扫描电流产生畸变，产生场C失真。
早期生产的彩色电视机，由于多采用OTL场输出电路，场c失真一般由积分、微分电路和采用交直流负反馈电路来进行校正。现在生产的彩色电视机，多采用OCL和BTL场输出电路，场C失真校正一般在场扫描电路内部完成。有的场扫描电路设有专门的引脚，可以对场C失真校正幅度和校正中心进行控制，但具有IIC总线功能的场扫描集成电路（如STV9306）一般都不设场线性失真控制引脚，场线性的调整都是由CPU通过IIC总线进行控制的。
