AN5192K的（50）脚为行逆程脉冲输入端，输入的行逆程脉冲经比较放大整形延迟，送到AFC2电路，完成行频同步的行频脉冲也送到AFC2电路。在AFC2内，两个信号进行相位比较，产生的误差电流经（52）脚的外接环路滤波，平滑成直流误差电压，去调整移相器中行频脉冲的相位，实现对行逆程起始时间、行扫描锯齿波电流正负峰值的控制，直至AFC2环路被锁定，这时行频方波的跳变上升沿正好处于行逆程脉冲的中间位置。
由AFC2处理后的行频信号，经行激励输出电路处理后，从AN5192K的（56）脚输出行激励脉冲信号。
重点提示AN5192K的（18）脚为行锁定检测输出脚，当行频与行同步脉冲同步时，该脚输出高电平，不同步时，输出低电平。（18）脚输出的检测信息送到CPU的（40）脚，作为电台识别信号，用于调谐、静噪及无信号5分钟自动直流关机。
AN5192K内产生的沙堡脉冲主要有以下作用：其中的色同步选通脉冲用于控制色同步选通门的开启和关闭，根据色度信号（在扫描正程期存在）和色同步信号（在扫描逆程期出现且位于行消隐脉冲后肩）出现时间上的差异，从色度信号中分离出色同步信号；其中的行逆程脉冲和场频脉冲用于R、G、B基色信号在回扫逆程期间进行行场消隐。
另外，沙堡脉冲还从AN5192K的（62）脚输出，分成两路：一路送到1行基带延迟线TDA4665，另一路送到SECAM制解码器‘TDA8395，作为SECAM制识别、ACC放大、SECAM制PLL锁相解调的控制信号。
2.行激励电路

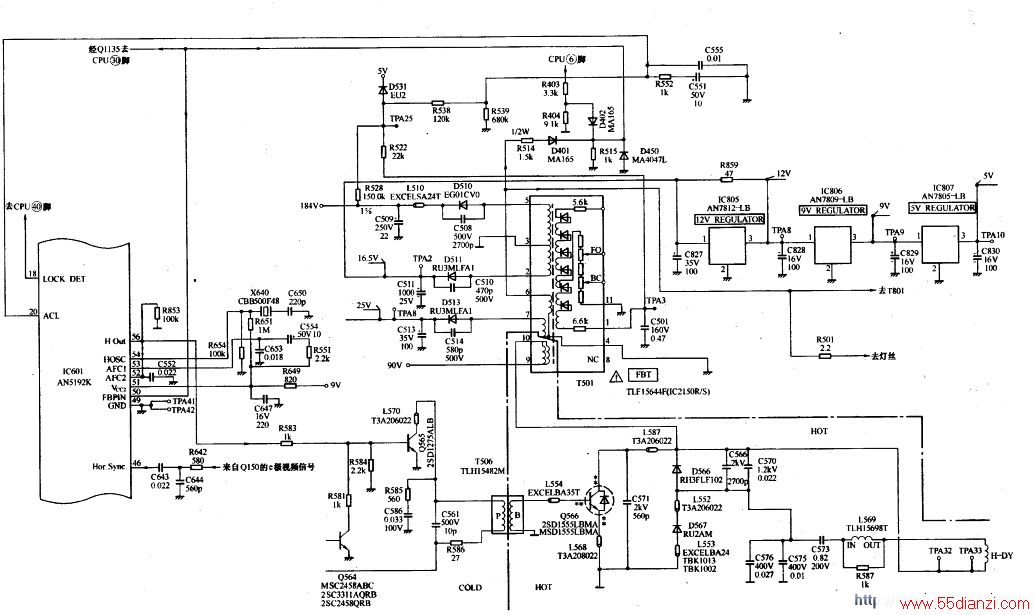

AN5192K的（56）脚输出行频方波脉冲，经R583加到行推动管Q565的基极，由Q565进行倒相功率放大后，再经变压器T506耦合，将行激励脉冲信号加到行输出管Q566的基极，使Q566工作在开关状态。、R585、C586并联在Q565的集电极，其作用是吸收Q565截止瞬间产生的反尖峰脉冲，保护行推动管不被击穿。
3.行输出电路
Q566内含阻尼二极管，C571、C566、C70、C576、C575为逆程电容，D566、D567为双阻尼二极管，C573为S校正电容，用于校正显像管特殊结构产生的延伸性失真。L569为行线性调节电感线圈，利用其磁饱和特性，可补偿Q566导通时由内阻及阻尼管特性引起的行扫描线性失真。
在行扫描逆程期间，行输出管Q566集电极上产生约900v的脉冲高压，经T501升压整流，产生显像管所需的阳极高压及聚焦、帘栅极电压。T501的（5）脚产生的行逆程脉冲，经D510、C509整流滤波，获得184V直流电压，作为视放级工作电压；T501的（7）脚产生的行逆程脉冲，经D513、C513整流滤波获得25V电压，作为场输出级电路工作电压；T501的（2）脚产生的行逆程脉冲，经D511、C511整流滤波获得16.5V直流电压，作为音频功放推挽放大级工作电压；16.5V电压再经三端集成稳压器IC805、IC806、IC807稳压，分别得到12V、9v和5v直流电压作为机心小信号处理电路工作电压。T501的（6）脚产生的行逆程脉冲分成四路：一路经分压、钳位（约7.5V）后送到AN5192K的（50）脚，作为其内部AFC2锁相环的参考频率和沙堡脉冲的形成信号；第二路送到行逆程变压器T801，经变换整流加到开关管Q801基极，锁定Q801的自激振荡频率；第三路经Q1135倒相放大，得到幅度约5V的行同步信号送到cPu的（30）脚，作为定位脉冲；第四路经R501限流作为灯丝电压。
T501的（1）脚产生的束电流经检测电阻R522取样，经R538、R539分压送到AN5192K的（20）脚内的ACL自动束流限制电路。
