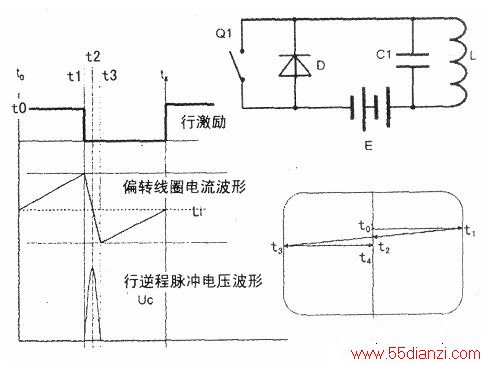

根据绘制的等效电路及工作原理分析（偏转线圈锯齿波电流形成及行逆程脉冲形成），如下图所示。
t0～tl时间：激励信号正加到行输出管Ql的基极，Ql导通，电源E经过偏转线圈L、行输出管Ql流通，由于L是感性元件，电流线性增长。在显像管的屏上电子束右中心t0点向右偏转到tl点，时间是26μs，此时线圈内的感生电势为“上负下正”。
tl～t2时间：激励信号为负，行输出管Q1截止，偏转线圈L内的线性上升的电流被切断，由于电流在极短时间内下降，偏转线圈内产生极高的“上正下负”
的感生电势（电磁感应现象）。该感生电势对Cl充电，Cl上的电压迅速上升达到1000V以上，充电电流很大，在6μs时间完成。在显像管的屏上电子束由tl点向左偏转到t2点，时间6μs，此时L内能量释放完毕，电容上电压达到最大值。
t2～t3时间：Ql仍然截止，Cl上的电压向偏转线圈L放电，由于Cl上在tl～t2时间充电极高，向L放电时间极短，在显像管屏上电子束由t2点偏转到t3点，时间6μs，此时电容所充电荷释放完毕。偏转线圈电流达到最大值，线圈内感生电势反向“下正上负”。
t3～t4时间：偏转线圈内的“下正上负”自感电势经由阻尼二极管D流通，在显像管屏上电子束由t3点偏转到t4点，时间26μs，此时一个扫描周期完成。在显像管的屏上，电子束也完成了一个扫描周期。
在以上的过程中，首先由行输出管导通向偏转线圈提供能量，再由偏转线圈内部的能量向逆程电容充电，偏转线圈的能量释放完毕，反过来再由电容向偏转线圈释放能量，最后偏转线圈上的感生电势反向符合阻尼二极管的导通方向，由阻尼二极管导通能量释放完毕，完成一个行扫描周期。在逆程电容上的电压的波形即反映了这四个过程是否完美的完成；根据波形的形状、时间、幅度情况即可判断行输出级的工作正常与否。

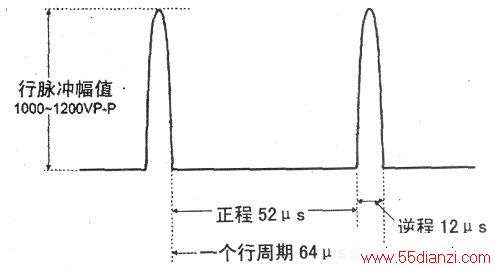

既然行逆程脉冲的波形的测量和分析，对判断行输出部分故障具有重要的意义，但由于用万用表难以判断的疑难故障。为了快速地判断故障部位的所在，对于一般的行供电电压为110～130V，行频为15625Hz／s的彩色电视机，其行输出管上的行逆程脉冲波形如下图所示。图中的标注是行逆程脉冲的电压幅值和时间标准；行频为15625Hz/s的电视机，一行周期是64μs(1÷15625Hz=64μs)，在一行周期内正程为52μs、逆程为12μs。这是标准，电视机的扫描电路，必须按照此时间标准才能正确地重现图像。
