该机采用一体化数字频率合成高频调谐器A600(JS-6Bl/lllHS)，外围电路非常简洁。该高频调谐器⑩脚输出模拟AUDIO信号，(11)脚输出第二伴音中频信号SIF，(12)脚输出1Vpp的复合视频(CVBS)信号，③脚和⑩脚为5v供电输入端。

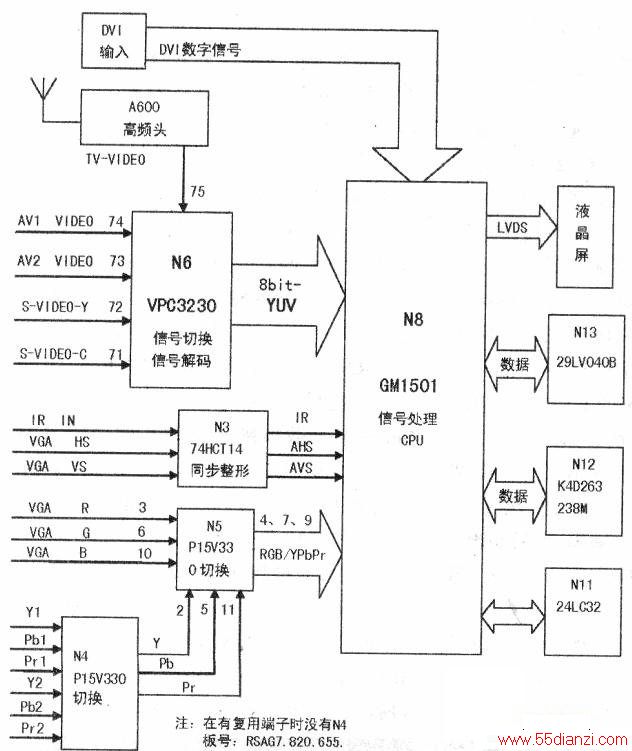

高频调谐器输出的复合视频信号送到视频数字解码芯片N6(VPC3230D)的(75)脚，如下图所示，AV输入的视频信号和S端子输入的Y/C信号输入到N6的(71)脚～(74)脚。上述3组信号在总线控制下选择一组进入内部解码及A/D变换电路，输出标准的656格式信号，即8位Y和8位UV数字信号。8位数字信号通过排电阻RP3、RP4输入到图像处理主芯片N8的C16、B16、A16、D15、C15、B15、A15、D14脚，先在其内部进行隔行／逐行转换(在转换过程中，DDR芯片N12(K4D263238F-QC50)进行数据存储），然后对图像信息进行编码，最后输出5对的TM/RM信号(LVDS)送往逻辑板，驱动液晶显示模块。
YPbPr（逐行色差信号）及YCbCr信号（隔行色差信号）输入到N5（PI5V330，高速双向电子切换开关）的⑦脚、⑤脚和(11)脚，VGA输入的R、G、B信号分别送到N5的③脚、⑥脚和⑩脚。N5的①脚为切换控制端，在N8内部的CPU的控制下选择一路信号，并从N5的④脚、⑦脚、⑨脚输出。N5的①脚受控于N8的C19脚(HD-SEL2)，当①脚电压为33V时，输出VGA信号；当①脚为低电平0V时，输出YPbPr/YCbCr信号。经切换后的VGA信号或YPbPr/YCbCR信号送到N8的B2、C2和D2脚，先进行A/D转换并编码，然后输出5对的TM/RM信号(LVDS)送往逻辑板。
外部输入的DVI信号(DigitalVisualInterface，即数字视频信号)直接送到N8的N4、N3、A8、B8、A9、B9、Al0、B10、A6、B6脚，在内部进行处理编码后，输出5对的TM/RM信号(LVDS)送往逻辑板。
