长虹LS26机芯液晶彩彩电USB信号的接收和处理电路

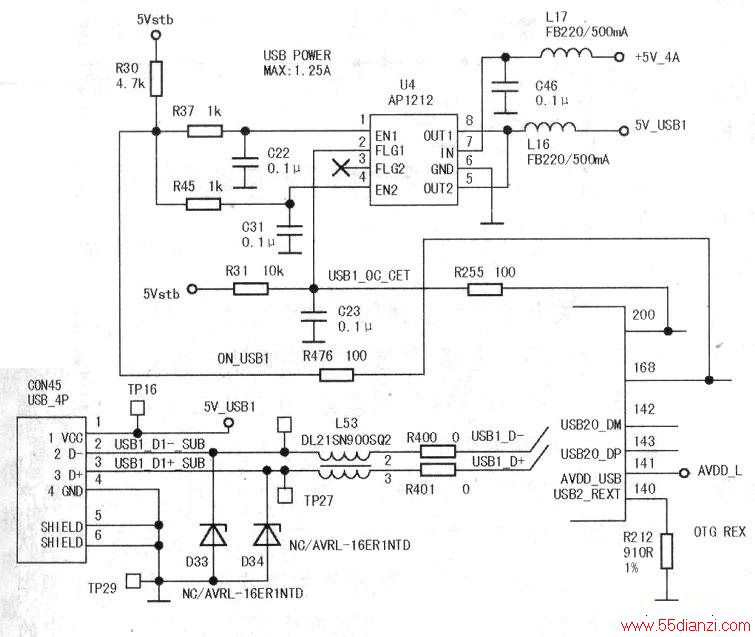

　　长虹LS26机芯的USB信号接收和处理电路如下图所示。此机主板设计了U4电源来给USB设备提供供电和电流，且具有过流、过热保护检测功能。当USB使用时，U4⑧脚输出5V/500mA的电压去USB设备，USB工作后从接口CON45的②、③脚输出相位相反的两路串行数据信号D+、D-，经抗干扰电路去U39的(142)、(143)脚（用示波器可测出有快速闪过的数据串脉冲）。

　　USB串行总线信号在U39内经过串转并总线电路处理后，形成8位并行数字信号送入U39内部变频处理电路。数字音频信号经解码后去U39内音频切换电路。

　　下图中(140)脚为USB单元处理偏置电路，此脚工作时电压为0.4V。(141)脚为USB处理单元供电，此电压由U38输出，经电感L74提供。(200)脚为过流检测判定，正常工作时此脚为高电平5V，如果此脚电压降为低电平，U4⑧脚将没有输出。(168)脚为USB设备供电使能，工作时为高电平，保证U4①脚为高电平。由此可见，USB状态未显示时，需查上述U39涉及的引脚和U4组成的电路。
