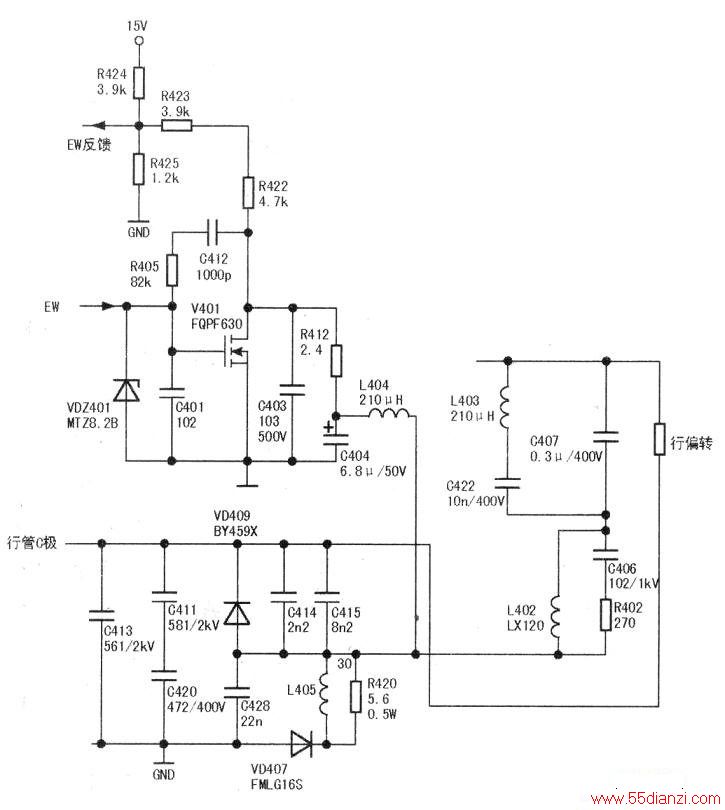

下图是海信HDP3411GB型彩电枕校电路图。数字板送出的EW抛物波经V401功率放大后，通过限流电阻R412、隔离电感L404接入行扫描电路。这里L404与C404二者配合具有滤除高频行脉冲作用，且平滑滤波形成的电压，为功率管V401提供偏压，同时让低频的场频抛物波通过送入调制二极管VD407的负端，并与通过行偏转线圈的行逆程脉冲在此叠加（调制），形成幅度随场频抛物波幅度变化的行逆程脉冲，最终接入行扫描电路。另外，放大后的EW校正脉冲还通过R422、R423等元件反馈至EW脉冲形成电路，对加在V401控制极的EW脉冲进行校正，故此电路组成的EW校正电路出故障，除要检查EW功率放大电路外，还应检查EW反馈及前端EW形成电路。EW功率放大电路中VD407为调制二极管，VD409为阻尼二极管，二者在行工作逆程期间均要参与工作，故二者工作频率有相似性，都被叫做“逆程二极管”。

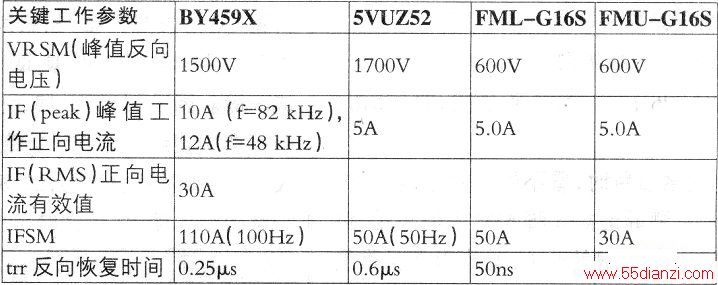

但它们在电路中的位置决定二者在电路中的要求不同，性能上有较大差异。二者替代时除考虑工作频率外，还需考虑反峰击穿电压和功率。显然上阻尼管规格要求高，故有些电视机两元件使用型号相同，而有的产品，如图1所示的电路，上下阻尼管使用型号不同。通常上阻尼管可替代下阻尼管，而反之不能替代。下表列出四种高清电视行电路使用的阻尼管的参数，由此表列出的几项参数可以看出，上阻尼管如BY459X、5VU252不能用下阻尼管FML-G16S等代替，因为下阻尼管承受的反向电压值远低于上阻尼管，而上阻尼管是可以代替下阻尼管。

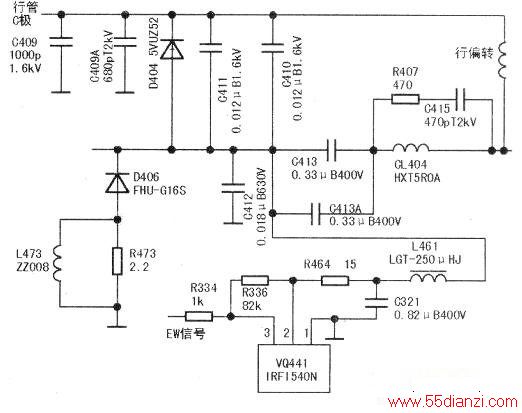

下图是长虹高清电视常见的EW校正电路局部电路图。
来自数字板的EW校正信号接入VQ441③脚，放大后从②脚输出，经R464，L461、接入行电路通过D406调制行脉冲。这里L461、C321具有滤波行脉冲，让低频EW通过的特点，同时形成直流电压给VQ441提供工作电压，这里的R366起到反馈和给VQ441提供偏压的作用。要特别强调一点的是，电路中C321、L461这两个元件和行电路其他元件一样，不同的CRT行偏转线圈电感量、偏转角度不同，要求EW电路送出抛物波电压或电流不同，偏转角度(104°～110°)越大，枕形失真越严重，通常枕校电感越大，而电路使用的枕校电容小，故EW校正电路中C321、L461元件在同机芯配不同CRT时，元件参数是有差异的，不然EW校正效果差。通常电感量越小，阻抗越低，加在功率管上的电流将增大，可导致功率管过热而损坏。电路中C413、C413A为S校正电容，S校正电容变质或逆程电容C412变质都将影响D406及行管的反向电压，故EW校正电路器件变质会影响自身工作，同时导致行管工作环境变差引起损坏。
通常EW校正电路正常工作时，测量VQ441输出脚的电压约在20V左右。如果太低，行幅将变大，且EW失真严重。VQ441输出脚电压越高，行幅越窄。通常EW失真时VQ441这样的元件可能已变质，为此我们需要找到引起VQ441行管损坏的真正元凶。
