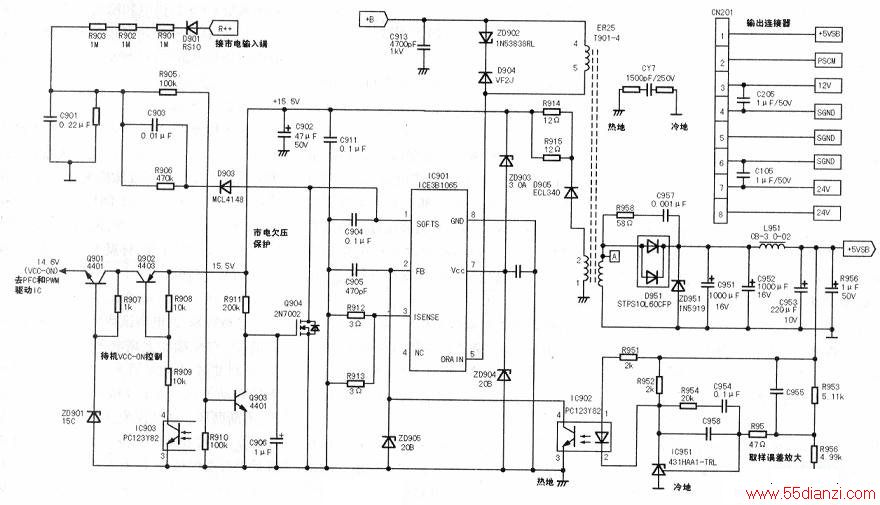

台达电源板中的副电源电路如下图所示，由内含振荡、稳压、驱动和MOSFET大功率开关管的厚膜电路IC901(ICE381065)和开关变压器T901-4组成。T901-4在冷端和热端共有两组电压输出，在冷接地端的输出，为主板上的微处理器控制系统提供+5VSB电压；在热接地端的输出，既为主开关电源厚膜电路IC901的⑦脚提供VCC工作电压，也为PFC电路IC1和PWM主开关电源驱动控制电路IC3提供14.6V工作电压。
1．启动过程
接通电源开关后，AC220V市电经保险丝F1-1和由CX1、FL1-2、CX2，CY3、F12-1、L1抗干扰电路滤除干扰后，由BD1桥式整流、C1、L2、C2滤波后，得到100Hz约+300V脉动直流电压，该电压再经PFC电路斩波储能电感和D1、C3整流滤波产生稳定的320V左右的+B电压（该电压在PFC电路工作后上升到380V左右），+B电压经过开关变压器T901-4初级线圈加到IC901的⑤脚，此lC内部恒流源通过⑤脚对①脚外接电容C904充电，当C904上的电压达到4.4V时，内部电路启动，振荡电路产生脉冲驱动，经内部电路处理后，驱动⑤脚内部MOSFET开关管工作于开关状态，T901-4次级线圈中产生感应电压。
T901-4次级有两组线圈。冷地端的一组线圈感应电压经过D951、C951、C952、L951、C953整流滤波，得到5V直流电压(+5VSB)，经连接器CN201的①脚输出，向主电路板的微处理器控制系统供电。T901-4次级热地端的①一②绕组感应电压经D905、C902整流，得到15.5V左右的直流电压，一方面通过ZD903、ZD904分压稳压，给IC901的⑦脚提供13V工作电源，以代替IC901内部启动电源；另一方面送到开／待机控制管Q902的e极，经待机电路控制后，由ZD901、Q901稳压产生14.6V电压，为PFC校正电路和主电源驱动IC提供VCC-ON电源。
2、稳压控制
稳压控制电路由取样电路R953、R956，误差放大电路IC951(APL431)，光电耦合器IC902(PC123Y82)和IC901的②脚内部电路组成，调整IC901输出的功率管激励信号的脉宽，输出电压稳定在5v。
当电网电压升高或负载变轻引起+5VSB电压升高时，经R953、R956分压取样后，加到误差放大电路IC951R端的电压升高，导致K端电压下降，光电耦合器IC902内发光二极管电流增大，发光加强，IC902内光敏三极管电流增大，将IC901的②脚电压拉低，经IC901内部电路比较控制后，开关管驱动脉冲宽度变窄，内部MOSFET开关管导通时间缩短，T901-4各绕组的感应电压降低，其次级绕组整流滤波后输出的+5VSB电压降低到正常值。若5VSB端电压下降，则稳压过程与上述相反。
3．市电欠压保护电路
副电源设计有市电欠压和过流保护电路。市电欠压保护由整流分压电路D901、R901~R904和检测控制电路Q903、Q904组成，对IC901的①脚软启动电路进行控制。 当AC220V电压正常时，通过D901半波整流，经R901～R903与R904分压，为Q903基极提供电流，使其导通，后级Q904截止，对IC901的①脚电压不产生影响，副开关电源正常工作；当市电低于AC90V时，上述整流分压电路输出的电压过低，Q903截止，则Q904饱和导通，将IC901的①脚对地短路，IC901停止振荡，关闭输出。Q903的作用是在Q904截止后，将C904上的电荷通过R906和R904对地泄放，为下次开机软启动做准备。
4．过流保护电路
IC901③脚外接的电阻R912、R913是内部开关管电流负反馈电阻，一旦负载过重，流过内部MOSFET开关管电流增大时，IC901的③脚电压将会升高，IC检测到该电压升高信息后，将改变PMW驱动脉冲的占空比，直到中断输出。
