1．启动过程
开机时，待机控制电路Q902导通，VCC-ON电源送到双运放IC2的③脚，IC2①脚输出低电平使Q5饱和导通，将VCC-ON电压送到PFC功率因数校正驱动电路IC1⑧脚，PFC电路工作，+B电压被提升到400V左右；PFC将+B正常提升后，IC2通过其⑥脚监测+B电压，从⑦脚输出低电平使Q7导通，VCC-ON电压送到IC3的12脚，IC3得电工作。
IC3启动工作后，内部振荡器启动，产生的脉冲电压经内部电路处理和驱动放大后，从15脚和①脚分别输出幅度不同、相位相反的矩形波，让末级推挽MOSFTE开关管Q3、Q4交替导通，T1-18初级绕组与C4串联谐振，在T1-18次级线圈中产生正弦波交流电压，最后经整流、滤波后输出24V和12V电压。
2．过热保护电路
IC3的⑧脚是保护电压专用检测引脚，俗称中断口保护电路，高电平有效。IC3的⑤~⑦脚内部的运放构成过热检测电路，⑦脚为取样电压输入端，外接负温热敏电阻NTC301；⑥脚为参考电压设置端，⑤脚为保护控制电压输出端。当Q3、Q4温度高于额定值时，NTC301的阻值减小，这时分压电路使⑦脚电压超过2.2V，⑤脚输出高电平，经R37、D9送到IC3的⑧脚，内部保护电路启动，中断激励脉冲输出。
3、过流保护电路
过流保护也由IC3的⑧脚完成，通过R36、R53对开关管Q3、Q4电流采样电阻R31两端电压进行检测，当发生超过额定值的过流现象时，R31上的压降增大，⑧脚电压上升，内部保护电路启动，IC3同样会中断激励脉冲输出。
为了防止开机瞬间R31过流检测出现误动作，设置了以Q8为核心的防误保护电路。开机瞬间，VCC-ON加到IC3的同时，给C22充电，Q8导通，将IC8的⑧脚钳位到地，过流保护将不会动作；当C22充满电后，Q8截止，释放对IC3的⑧脚的控制，保护电路进入正常工作状态。
4．稳压控制

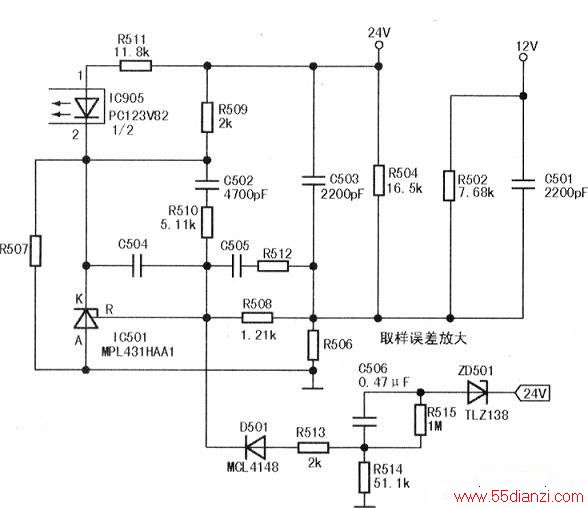

稳压控制电路由光电耦合器IC905、取样误差放大电路IC501及IC3的④脚内部电路等组成，如下图所示，取样电压来自主开关电源输出的24V和12V电压。
24V直流电压一路经R511加到光电耦合器ICS502的①脚；另一路经R504与R506分压后加到取样误差放大电路IC501的控制脚R极。同时，+12V电压经R502与R506分压后也加到IC501的控制端R极上。当某种原因使开关电源输出电压升高时，取样误差放大电路IC501的控制端R的电压升高，流过IC501的K、A极电流增大，则IC501的K极电压下降，即IC502的②脚电压下降，IC502的内部发光二极管发光增强，内部光敏三极管的内阻降低，将IC3的④脚电压拉低，经IC3内部控制后，使驱动脉冲宽度变窄，开关管Q3、Q9的导通时间缩短，T1-18次级各组输出电压下降到正常值；当某种原因使开关电源输出电压降低时，上述控制电路的控制过程与上述相反，开关管Q3、Q9的导通时间延长，T1-18次级各组输出电压上升到正常值。
