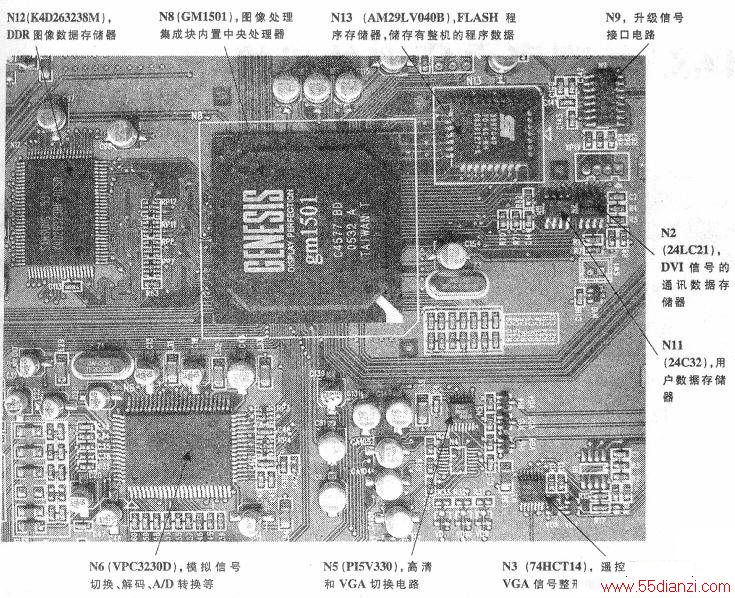

寻址和数据传输则分别通过19位的地址线（即N13的A0～A18信号，N13的(12)、(11)、⑩、⑨、⑧、⑦、⑥、⑤、(27)、(26)、(23)、(25)、④、(28)、(29)、③、②、(30)、①脚分别与N8的AAl、AA2、AA3、Y1、Y2、Y3、Wl、W2、W3、V1、V2、V3、V4、U1、U2、
U3、U4、Tl、T2脚相连）和8位的数据线（即N13的DQ0～DQ7信号，N13的(13)、(14)、(15)、(17)、(18)、(19)、(20)、(21)脚分别与N8的AD4、AF3、AE3、AD3、AF2、AE2、AD2、AF1脚相连）来完成。当系统开始工作时，N8通过8位数据线将闪存N13中的程序读到N8中的RAM中运行，如运行正常则可以进行正常操作，否则会出现不开机且紫灯亮的现象。
由于闪存是可擦写的，所以本机芯片无需掩膜，生产时只需用写码器将程序写入闪存N13中即可。另外，还可以由计算机通过RS232接口及N9(MAX232A)与N8的通用异步收发器(UART)，直接将程序写入闪存N13内，实现软件的升级。本机还使用一片E2PROM(Nll，24C32)用来存储亮度、对比度、音量等用户数据。如发现用户数据错误，可通过工厂菜单里的“清空母块”选项把数据恢复为出厂设置，从而使机器恢复正常。
本机的N2(24LC21)为DVI信号的通讯数据存储器。接人的DVI信号先和N2进行数据通讯，只有通讯正常后才能显示图像，否则无显示。
3．控制端口(I/O)部分
在本机系统中，N8的GPIO电路共有7个引脚用于输出控制信号，以实现信号切换、按键输入以及状态指示等。其中，N8的D18脚连接到XP7的⑥脚，用作静音控制，如下图所示，当系统处于静音状态时，XP7的⑥脚为高电平。N8的C25脚连接到XP8的⑤脚，D26脚连接到XP8的⑦脚，用来控制电源指示灯，当电视处于待机状态时，XP8的⑤脚为高电平，电源指示灯发出红光；当电视机处于正常开机状态时，XP8的⑦脚为高电平，电源指示灯发出蓝光。XP8的③脚为遥控信号输入端，先送到N3(74HCT14)的(11)脚，然后从N3的(12)脚输出，连接到N8的M4脚。N8的C12脚连接到XP8的②脚，以接受按键板送来的信号，从而实现按键控制。N8的C19脚连接到N5(PI5V330)的①脚，N8的B19脚连接到N4(PI5V330)的①脚，通过C19脚和B19脚的电平变化来控制高清信号、色差分量、和VGA信号的切换。
N8的B26脚输出背光灯开／关控制信号，从插座XP17的③脚输出，当为高电平(3.3V)时，背光驱动部分处于工作状态，否则背光驱动部分将停止工作。同时，N8的A26脚输出信号控制三极管A6的工作状态，从而控制N19(IRF7314)的导通与否，当N8的A26脚为高电平时，A6导通，N19也随即导通，输出+5V电压通过上屏线供给屏组件电路；反之，停止输出屏供电电压。
插座XP17的①脚为背光亮度调节信号输出端，来自N8的C26脚。N8的C26脚输出的PWM方波信号，经积分电路积分后，其电压范围为直流0V～3.3V，通过调节这个电压的大小（也就是通过调节输出方波脉冲的占空比）就可以改变背光灯的发光强度，电压为3.0V时为标准状态，发光强度较高；电压为1.0V时处于节能状态，发光强度较低。
【提示】本机的背光灯驱动板型号为KLS-320VE，主要由两块BD9884及8组全桥功率电路组成。
4．电源管理
该机解码板的供电及开／关电源控制信号通过插座XP15、XP16连接，如下图所示。
待机时，N8及其外围部分电路的供电由待机电源供给，N8的AE5脚输出控制信号，通过三极管VE561将主电源继电器切断，即切断主电源的220V交流供电，从而实现待机功能，并降低功耗。
5．其他电路
本机的N3(74HCT14)是信号整形电路，有两个作用：一是作VGA行、场信号的整形。
VGA的HS信号从①脚输入，然后从④脚输出送到N8的L4脚；VGA的VS信号从N3的⑤脚输入，整形后从⑧脚输出送到N8的L3脚。二是对输入的遥控信号进行整形（电平变换），遥控信号IR1从插座XP8的③脚输入，送到N3的⑧脚，经过处理后从N3的⑩脚输出，并接到N8的M4脚。
【提示】74HCT14是一款高速CMOS器件，内置6路施密特触发反相器，可将缓慢变化的输入信号转换成清晰、无抖动的输出信号。
另外，本机的画中画为通道间画中画／双视窗，即主画面为PC、DVI、HDTV信号源画面，子画面可看电视节目、视频、s-视频，还可以交换主画面和子画面。这种方式有别于双高频头画中画，即该机不能同时收看两套不同的电视节目。
【提示】在实际检修液晶彩电某些故障时，除用万用表测量电阻、电压来判断外，有时还需要用示波器来测量关键测试点的波形来帮助判断。
