控制系统电路控制方式有两种：一种是总线控制，另一种是模拟量控制。通过总线进行信息传输的电路有高频调谐器、用户存储器、程序存储器和数据存储器。
模拟量控制主要有：

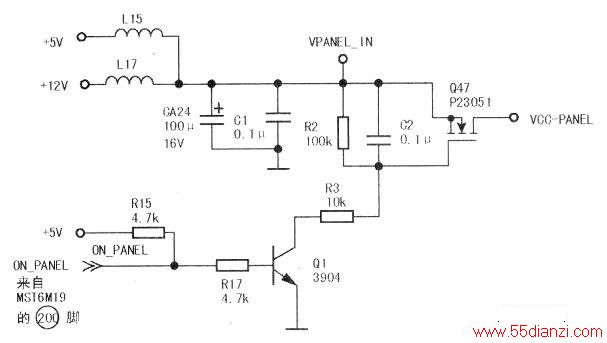

ON_PANEL：屏驱动板的电源开关控制信号。该信号从主芯片(200)脚输出后，经Q1控制Q47，高电平时电源开，低电平时电源关（见下图）。下图中的L15、L17由屏供电电压确定安装哪一只。若屏为5V供电，则不装L17，只装L15；若屏为12V供电，则只装117，不装L15。
LED：LED灯驱动控制信号。该控制信号从主芯片(201)脚输出后，经电阻R135加到Q46的基极，通过Q46对LED灯进行控制。
AU-SWO、AU-SWl：音频电子切换开关控制信号。该控制信号（直流电压）从主芯片(84)、(85)脚输出后直接送往U28的⑨、⑩脚，通过U28实现部分音频信号切换选择。
WP_EEP：用户存储器写保护信号。该控制信号从主芯片(83)脚输出后送往U43的⑦脚。
AMP-MUTE：静音信号输出。该信号从主芯片(82)脚输出后，经Q27送入功放U48的⑤脚，高电平为静音，低电平功放正常工作。
ON_PBACK：背光驱动电路的开关控制信号。该信号从主芯片(81)脚输出后加到Q3的基极，通过Q3控制背光灯驱动电路的工作状态。高电平为背光关，低电平为背光开。

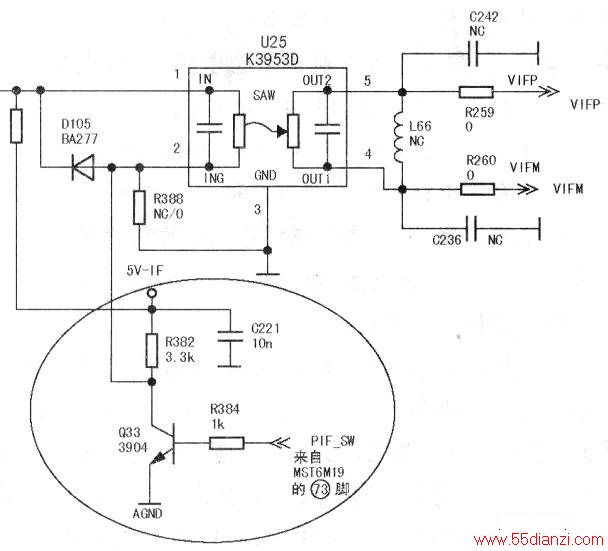

PIF_SW：幅频特性选择控制信号。该信号从主芯片(73)脚输出后加到Q33的基极，通过Q33控制声表面滤波器U25的内部电容的接入与断开，实现幅频特性选择，见下图。

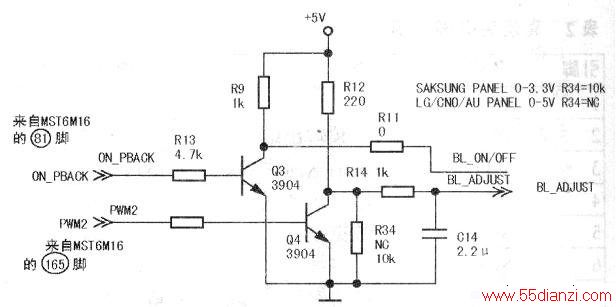

PWM2：背光亮度控制。该脉宽调制信号从主芯片⑩脚输出后加到Q4的基极，放大后从集电极输出，然后送往背光驱动板，通过对背光驱动板输出的脉冲信号的调制，控制背光灯亮度，见下图。
IR_IN：遥控信号。来自遥控接收器的遥控信号从主芯片⑩脚输入后，直接送往CPU，由CPU处理后，形成对应控制量送往相关电路。

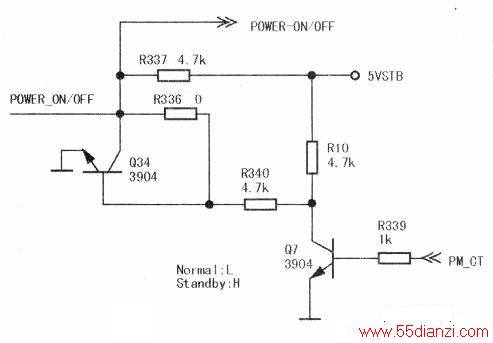

7 POWER_ON：开/待机控制。该信号从主芯片(157)脚输出加到Q7的基极，倒相后从集电极输出加到Q34的基极，然后从Q34的集电极输出送往开关电源。对开关电源的工作状态进行控制。高电平时主电源开，低电平时，电源板只输出待机用的5V电源，见下图。
KEYl_IN和KEYO_IN：本机键控输入信号。本机按键形成的控制信号从主芯片(152)、(153)脚进入芯片内部后，由内置的两个ADC取样量化电路和CPU进行处理，根据程序设定响应相关的按键功能。
TAGC：高放AGC信号。该信号从主芯片(55)脚输出后送往高频调谐器。
LIGHT_S：红、绿指示灯驱动控制。
PWM3：脉宽调制信号。该信号从主芯片(166)脚输出后加到Q44的基极，为调谐电压形成电路提供开关脉冲信号。
总线接口：主芯片(158)、(159)脚：外部IIC总线接口，外挂EEPROM、高频调谐器。
主芯片(160)、(161)脚：调试用IIC总线接口，与维修无关。
控制系统电路中的主程序存放在程序存储器U42中，主要包含响应人机交互的代码、负责引导机器在各个状态下运行的代码和各通道各模式画面参数的代码等，所以一旦程序存储器损坏或其中的内容受到损坏，机器将不能正常运行，这时就需要替换程序存储器或重新升级里面的软件内容。下表为程序存储器的引脚功能。程序存储器U42的写保护(WP#)脚一端接上拉电阻R426．另一端连接到主芯片的(155)脚上，此脚电平高低受软件控制。高电平执行WRSR(写状态j指令，低电平时保护锁定寄存器。实际维修中，可通过测量SCK频率的方式判定程序存储器工作频率是否正常（待机状态时，SCK的频率为14MHz；开机状态时，SCK的频率为36MHz)。
