变频空调器室内机风扇组件的检修方法

　　对于变频空调器室内机风扇组件的检修主要有以下几处重点检测部位，下面我们将以海信KFR-35GW/06ABP变频空调器为例进行介绍。
　　
　　（1）室内机风扇组件机械故障的检修
　　
　　空调器长时间未使用，风扇的扇叶会堆积大量灰尘会造成风扇送风效果差的现象。出现此种情况时，可使用毛刷对其进行清洁。若风扇由于变形而无法运转，则需要对其进行更换，风扇的拆卸与代换方法可参见前面的室内机风扇组件的代换方法。

　　（2）变频空调器室内风扇组件驱动电路的检修
　　
　　若从外观检查变频空调器室内机风扇组件良好，则应重点检查风扇组件的驱动电路。检测变频空调器室内机风扇的驱动电路时，可通过检测其供电电压、驱动信号、固态继电器等判断其故障点。
　　
　　①室内风扇电机供电电压的检测
　　
　　将变频空调器室内机的外壳拆开并取出其控制电路板，保持电路连接不变，启动变频空调器。将万用表调整至“AC250V”电压挡，检测风扇接口CN07的供电电压。若接口可测得AC220V电压，而风扇不运转或运转不良，说明风扇电机损坏。若检测电压偏低或无供电电压，则说明其驱动电路异常。

　　②室内风扇组件驱动信号的检测
　　
　　若供电电压异常，可使用万用表测量微处理器工C08的⑥脚的输出电压。将万用表调至“DC 10V”电压挡，黑表笔搭在接地端，红表笔搭在⑥脚上。在风扇运转正常的情况下，风扇高速运转时可测得4. 8V的电压值。若检测出的电压值与正常值偏差较大，说明微处理器工C08损坏，需要进行更换。

　　③驱动电路主要元器件的检测
　　
　　经检测测得微处理器输出的驱动信号电压值正常，则需对室内风扇电机的驱动电路中的主要元器件进行检测，即对固态继电器（光控双向晶闸管）工C05进行检测。如下图所示为室内风扇电机的驱动电路。

　　频空调器室内机，通常都使用固态继电器，来控制室内风扇电机的运转。
　　
　　将万用表调至“×1k”欧姆挡，黑表笔搭在③脚上，红表笔搭在②脚上，检测固态继电器工C05内部发光二极管的正向阻抗。正常情况下，可测得阻值为6kΩ。将红黑表笔代换，检测发光二极管的反向阻抗，正常情况下，可测得阻值为9kΩ。

　　再对固态继电器工C05的⑥、⑧脚阻值进行检测，黑表笔搭在⑧脚上，红表笔搭在⑥脚上，检测固态继电器工 C05内部双向晶闸管的阻值。在截止状态下，可测得阻值为无穷大。

　　若检测出的阻值与正常值偏差较大，说明固态继电器IC05损坏，需要对其进行更换。若固态继电器工C05良好，应继续对驱动电路中的其他元器件进行检测，查找故障点。
　　
　　④室内风扇风速检测电路的检测
　　
　　变频空调器若在使用过程中室内机的风速与设定风速不符，则应重点检测室内风扇风速检测电路。使用万用表检测微处理器风速反馈信号输入端的电压值，经检测，发现室内风扇处于高速、低速和静音状态下，所检测的电压值都为3. 46V。此时，可使用示波器对微处理器风速反馈信号输入端的波形进行检测，判断风速检测电路是否发生故障。
　　

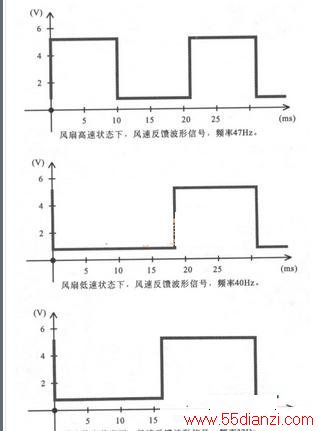

　　将示波器接地夹接地，探头接触微处理器⑦脚。正常情况下可测得方波波形。室内风扇电机处于不同转速，检测的方波波形也略有不同，如下图所示，从坐标图中可以看出，不同转速下的方波波形，其脉冲宽度是不同的。若检测波形异常，说明霍尔元件或速度检测电路发生故障。

　　3）室内风扇电机和霍尔元件的检测
　　
　　对于风扇电机的检测，可使用万用表对其绕组阻值，来判断风扇电机是否损坏。将万用表调至“×100”欧姆挡，红、黑表笔任意搭在风扇电机的连接插件引脚上，检测电机绕组阻值。

　　正常情况下，可测得插件①、②脚之间阻值为750Ω，②、③脚之间阻值为350Ω，①、③脚之间阻值为350Ω。若检测结果与正常值偏差较大，说明该风扇电机已损坏，需进行更换。
　　
　　霍尔元件的检测，同风扇电机相似，可使用万用表对其连接插件引脚之间的阻值进行检测，来判断其是否损坏。将万用表调至“×100”欧姆挡，红、黑表笔任意搭在霍尔元件的连接插件引脚上，检测引脚间阻值。正常情况下，可测得插件①、②脚之间阻值为2000Ω，②、③脚之间阻值为3050Ω，①、③脚之间阻值为600Ω。若检测结果与正常值偏差较大，说明该风扇电机的霍尔元件已损坏，需进行更换。
