巧用 “双断法”检修分立元件开关电源

　　所谓“双断法”，即断开负载或者短路行激励和断开开／待机控制，确定故障在主振荡电路还是待机控制电路或行负载电路，缩小故障范围进行检修。实践证明，用“双断法”思路清晰，效率较高。
　　

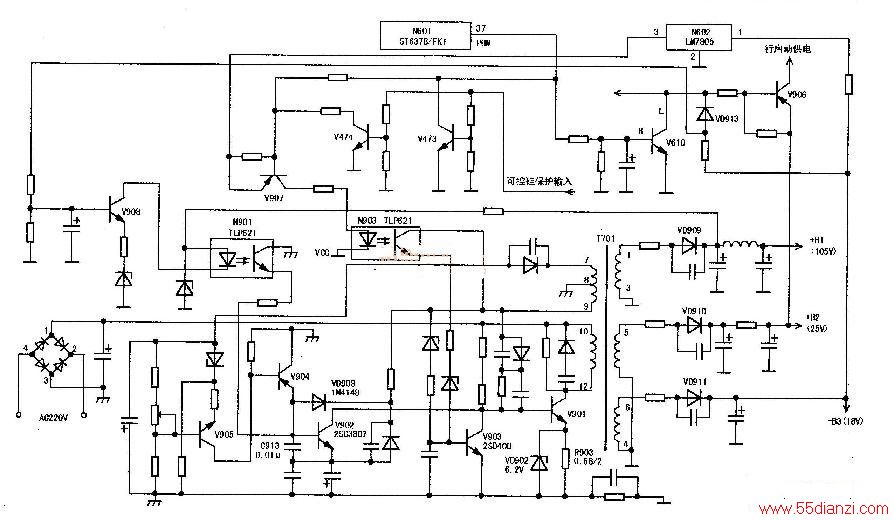

　　下图为康佳T2139D型彩电开关电源。开机后，电路中两个光耦截止，整个电源工作在正常稳压状态，即强振状态，电源输出为105V；当两个光电耦合器③、④脚短路时，整个电源处在弱振状态，并非有些书上所说停振，输出电压为65V左右（如接一只60W灯泡为假负载，输出电压仅为55V左右）。通过原理分析可知，当CPU 37脚发出待机指令后（低电位），一方面行电源被切断，另一方面由次级输出的＋B3（18V）电压通过控制管V908控制光耦N901强导通，使V902基极正偏，V902对V901基极分流，V901及基极元件与T701⑨-⑧绕组组成的电路工作在间隙振荡状态，电源输出待机时电路所需的电压。开机后，CPU 37脚为高电平，此时V610饱和，V906导通，行电路得电工作。同时，V908、N901截止，V907、N903停止工作，V905、V904、V902对T701-⑧绕组感应电压进行取样控制后对V901控制，实现电源输出电压稳压控制，电路处于强振状态。实测发现强振的时间很短，在接一只60W灯泡做假负载时，待机时电压为57V，短路光耦强制弱振状态时输出电压为55V，相差不大。

.

　　以上给我们的维修提供了思路，从测试待机的电压入手，由于待机时电源受到两个反馈环路（稳压环路和待机控制环路）控制，在实际维修中遇到待机电压不正常时，采取开路负载（配合接一只60W或100W灯泡假负载）和开路待机控制（光电耦合器）的办法检查主振荡回路的输出，缩小故障范围。如果输出电压正常为105V，证明故障在待机控制电路，重点检查以V908和光耦N901及V907、N903为中心的控制电路。当遇到待机电压正常，二次开机电源不能输出正常的105V时，也可以采取开路光电耦合器的办法检查，如果105V正常，说明问题肯定在开机控制的环节，否则在主振荡控制电路。
　　
　　（1）输出电压很低，低于两个光耦短路导通时的输出电压，按开机键不能二次开机。
　　
　　将待机控制两个光耦短路后，接一只60W灯泡做假负载，＋B1正常仅为几伏或十几伏（低于50V）时，这种故障肯定在电源主振荡电路、稳压回路，不必考虑待机电路，可检查正反馈回路后，然后围绕两个分流管来展开检查。
　　
　　（2）待机电压为正常值70V左右（接灯泡时50V左右），按开机键＋B不能上升到＋105V。
　　
　　这时可开路光耦，接灯泡检修。如＋B1电压仍不能上升到＋105V，查开关电源主振本身；如十B1电压上升到正常的105V，确定故障在待机电路。正常时待机控制电路中的各三极管均工作在开关状态，这时从CPU待机控制输出电压出发，顺藤摸瓜，查找故障就会得心应手。
　　
　　（3）待机时电压就为＋105V。
　　
　　说明开关电源本身无问题，故障出在CPU或待机控制电路；如按CPU能开机（行工作），则说明CPU也正常，故障在待机电路。
　　
　　（4）待机时电压高于105V。
　　
　　该电压高于光耦开路时的电压值，这说明稳压电路本身肯定有问题，待机电路也可能有问题，但应先检查主振电源。
　　
　　（5）＋B电压远高于105V。
　　
　　工作时＋B1电源大大高于105V，这时故障肯定在主振荡的取样和分流控制电路这部分，待机控制一般正常
