液晶显示器画面暗或亮一下就变暗的故障检修

　　具体检修步骤如下：

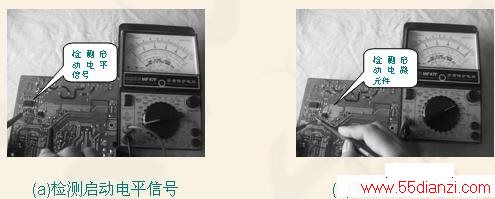

　　第1步 检修高压板启动电路

　　用万用表直流10V电压档监测FAN7318PWM控制模块第8脚启动信号是否正常，如果不正常，说明启动电路有故障或主控电路把输出的启动信号不正常，可检查启动回路元件 。

　　第2步 检测PWM控制模块供电电压是否偏低

　　在+12V供电电压正常的情况下，用万用表直流50V档测量FAN7318PWM控制模块的第12脚电压，如果低于+12V很多，说明PWM控制模块内部存在过流保护现象，需更换PWM控制模块才能排除故障。

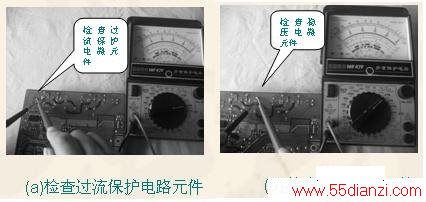

　　第3步 检修过流保护和稳压电路

　　过流保护和稳压电路元件的性能直接影响到PWM内部保护电路是否起保护动作。在检修时可用万用表检测电压取样电容C350～C353和电流检测线圈L301、L302，找出故障元件更换排除故障。

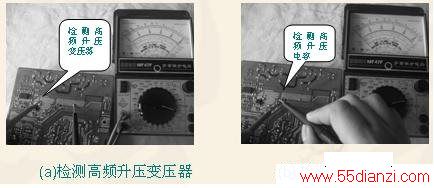

　　第4步检修升压电路

　　故障检修到此，如果还不能排除故障，需代换背光灯管排除故障。
