检修背光灯亮，有声音，屏幕上没有图像的故障，可以分为2个部分。?一种是逻辑板故障，占90％。一种是数字板故障，占10％。?

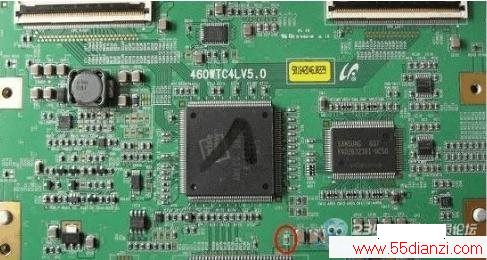

在检修此故障时，要先从数字板的信号输出端口开始，信号输出端口上有图像信号和显示屏供电。先检查显示屏供电（显示屏供电有＋5V和+12V两种）。如果没有供电，就是数字板上的供电控制电路有问题，检修或予以更换数字板。如果有电压，检测排插口的信号输出电压（低压差动信号的电压大多在0.6V－1.5V之间），如果有电压不在这个范围内，说明数字板有问题，予以维修或更换。如果电压在范围内，说明数字板是好的。是逻辑板有问题。检修逻辑板的时候，大部分是逻辑板上的供电保险管阻值变大或者是断掉。
现在使用的32寸、37寸中华屏，逻辑板上的保险管阻值变大的很多，大多变化到几欧姆或者十几欧姆。如果是保险管故障，可以检测后级电路的对地电阻，来确定是后级短路造成的还是保险管本身造成的。检测后级电路没有短路时，可以用3股细线焊接在保险管的两端(不要直接短路)进行修复。如果后级电路对地阻值很小，说明后级电路有问题，只有更换逻辑板（因为现在逻辑板的电路没有电路图，很难进行分析）。
