板级维修中的同板维修是指采用与原板型号和功能完全相同的电路组件板进行代换。有些维修人员认为在液晶电视维修中，只要根据故障现象、结合电路原理，应用观察法或电压测量、电阻测量法和波形测量法确定了存在故障的电路组件板，用电路结构和所采用的集成块完全相同的电路组件板进行代换即可排除故障。实际上，同板直接代换只适用于开关电源，信号板的同板维修就不那么简单了。因为液晶电视的特点是所采用的机芯（信号板）必须与屏相匹配。表面上看完全相同的信号板，若软件与原板不一致，直接代换可能出现下图所示的故障。
从下图可以看出，图像质量虽然与原来的信号板一样，但图像的中心明显不正常，本应当在屏幕右边显示的图像到了左边，而左边的图像则向右边移动了。初见这种现象的维修人员可能将它视为图像中心发生偏移，认为可像CRT彩电那样通过总线数据调整使图像恢复正常，实际上液晶电视图像偏移和CRT彩电图像偏移完全不同。将液晶电视的图像偏移现象与右图所示的CRT彩电中的图像偏移现象进行对比，会发现它们是完全不同的。
下图中图像虽然向右移了，但整个屏幕上仍然有图像显示，而右图中图像向右偏移后，在屏的左边出现了一道没有图像的竖直黑带。
液晶电视之所以在图像中心发生偏移时，仍然能显示完全的图像，是因为液晶电视是像素电视，换板后整幅图像的列像素并没有发生变化。
液晶电视换板过后出现的图像中心偏移现象，并不是用于代换的信号板（电路元件）存在故障，仅是因为用于代换信号板的软件与原机所用屏不匹配造成的。液晶电视中不同的液晶屏，列驱动的起始点不同。在液晶电视中，信号处理板与液晶屏间的通讯约定（列驱动起始点）是唯一的，设计时通过控制程序与液晶屏相匹配。在液晶电视维修中，当出现换板后图像偏移故障时，其解决的方法非常简单，要么找一块与原机电路结构和软件相同的电路组件板进行代换，要么对与原机信号处理组件板软件不相同的信号处理板进行程序刷新，使其与原机信号处理板中的软件完全一致，即可解决图像偏移的问题。
在液晶电视中，由于屏的工作电压不同，有的屏工作电压为+5V，有的为+12V，有的为+18V，所以，液晶电视维修中，即使是采用电路结构、功能和软件与原机信号处理板完全相同的信号板进行代换时，也要特别注意用于代换的信号板为屏提供的直流工作电压是否满足屏的要求。

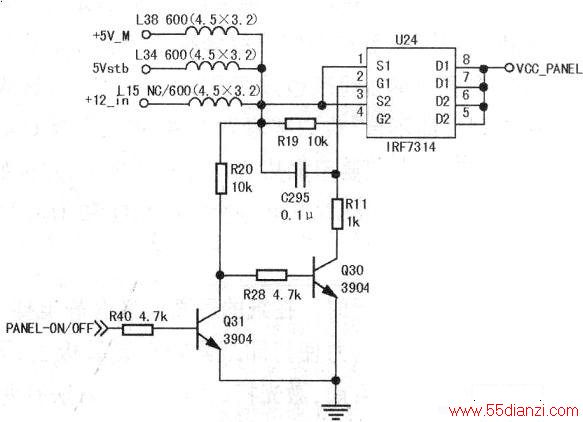

目前生产的液晶电视，在其信号板上基本上均设计有上屏电压形成电路。下图为海信TLM3207A液晶电视中的上屏电压形成电路，其中Q30、Q31为控制管，U24是有源开关，内部由两个结构完全相同的MOS管组成，其工作状态受控制系统电路输出的“PANEL-ON”信号的控制。U24的②、④脚为高电平时，内部的MOS管饱和导通，①、③脚上的电压才能通过内部MOS管从⑤～（⑧脚输出，并通过上屏线送往液晶屏上的 逻辑板。在下图中，U24的①、③脚上所接电感为选配电路，下图中标注L15没有安装（未接），只安装了L38和L34，但实际情况并非如此。实际电路中到底是让L15空，安装L38和L34，还是让L38和L34空，安装L15，取决于电视机中所用的液晶屏型号。如果电视机所用液晶屏上逻辑板的工作电压为+5V，实际电路上就只安装L38和L34，让L15的位置空着不装。如果电视机中所用液晶屏上逻辑板的工作电压为+12V，则实际电路上就只安装L15，让L38和L34的位置空着不装。

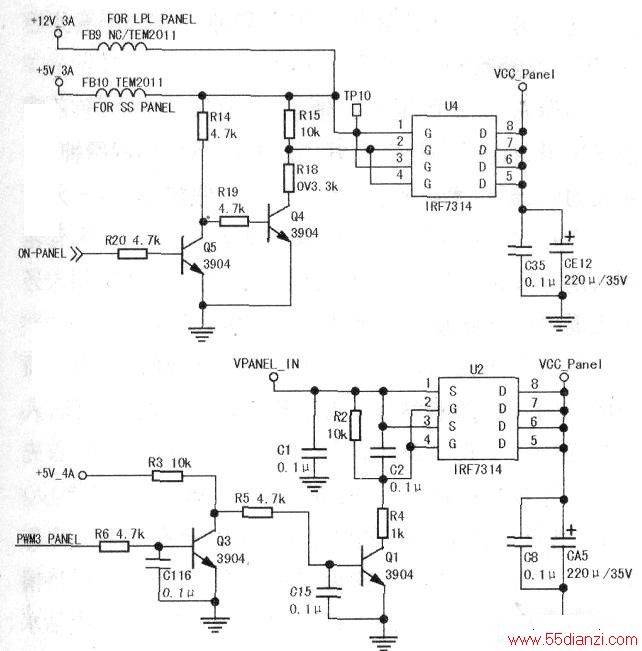

液晶电视中类似的电路很多，上图所示的长虹LT19600液晶电视中的上屏电压形成电路就是此类型电路。当然，也有的液晶电视的上屏电压形成电路采用固定式电路，固定式电路的特点是其信号处理组件板只能应用于固定屏，而不通用在不同的液晶屏上。下图中的长虹LT32600液晶电视中的上屏电压形成电路就是这类电路的典型代表。
下面谈谈同板维修中的换板维修的检修步骤。
第一步：确定故障范围确定故障范围就是根据故障现象、结合电路原理，采用前面介绍的液晶电视的维修方法确定出故障到底在哪一块电路组件板上。
液晶电视的特点是电路中各电路组件板均有一定的独立性，在外加工作电压正常的情况下，每个组件均能独立完成自己所承担的任务。如开关电源在信号处理组件送来的开／待机电压正常的情况下（或使其强制工作），能输出整机其他电路所需要的+5V、+12V、+24V电压；信号处理电路在开关电源送来的电源电压正常的情况下，能对输入的不同信号进行处理，最后输出LVDS信号和不同控制量到其他电路组件板等。液晶电视中各组件电路的这种独立性为维修过程中故障范围的确定提供了极大的方便。不仅使液晶电视中相当部分故障范围的确定变得简单，而且还能应用观察法确定出其故障到底在哪个电路组件板上。
板级故障范围确定正常与否的关键在于我们自己是否了解和掌握了待修机的电路结构。如海信TLM32E29液晶电视出现的接收AV信号图像正常，接收TV信号图像不稳定故障。如果我们对该型号电视机的电路结构已经掌握，一看到这种故障现象就会想到其故障在机内的信号处理组件板上（理由是海信TLM32E29液晶电视的信号处理电路采用的是单一机芯板，信号处理电路中的全部器件均设计安装在一块电路板上。接收AV信号图像正常，说明电视机信号处理的控制系统、视频信号处理、变频处理、上屏信号形成电路和液晶屏以及开关电源工作正常，接收TV信号图像不稳定，其故障只能在信号处理电路中的射频信号处理、图像中频信号放大和视频检波电路上。由于该机的射频信号处理、图像中频信号放大和视频检波电路安装在信号板上，故判定其故障在信号板）。
当然，在板级维修中，某些故障还是要通过电压／电阻测量或代换的方法才能确定其故障部位。如长虹LT3212液晶电视出现的无光栅、有伴音故障，一般来讲，液晶电视中出现这种故障时，若开机瞬间电视屏幕上也无光栅出现，其故障通常在液晶屏上的逆变器上。
但也有特例，有时也可能是信号处理组件板存在故障，原因是液晶屏上的逆变器的工作状态受信号处理板上输出的“BKLon/off”（逆变器启动／停止）控制信号f直流电平）的控制，只有信号处理电路有正常的控制信号加到逆变器上，逆变器才能启动进入正常工作状态，为背光灯提供正常的正弦波脉冲电压，电视机屏幕上才有光栅出现。所以，检修长虹LT3212液晶电视出现的无光栅、有伴音故障时，用观察法不一定能准确确定其故障范围。只有通过电压测量法查得信号处理板有正常的“BKLon/off”控制信号送往逆变器后，才能确定无光栅有伴音故障在逆变器上。
同板维修中，当故障范围确定后，下一步就是换板。
第二步：对存在故障的电路组件板进行代换同板维修时，开关电源组件板、逆变器、逻辑板的更换比较简单，维修中一旦查出这些电路组件存在故障，用相同的、正常的电路板进行代换即可。但对信号来讲就不那么简单了。更换信号板时，不仅要求电路板的结构（包括所用的集成块型号）和软件板本要与原机相同，还要求信号板输往逻辑板上的电压必须符合液晶屏的要求。
同板维修中对信号板进行换板维修时，若原信号板损坏，无法知道故障机液晶屏所要求的工作电压时，为了避免因信号板输出的上屏电压过高损坏液晶屏上的逻辑板，可在更换时，在连接好信号板与开关电源板、逆变器之间的连接线后，暂时不要接上屏线（信号处理板与逻辑板之间的连接线），然后通电对信号板上的上屏电压进行测量，若发现用于代换的信号板上的上屏电压为+12V，此时，可将上屏电压形成电路中的集成块电压输入脚上的电感（如下图中的FB9或FB10）断开，用短路线将信号板上的+5V电压直接短路到信号板的上屏信号接口的上屏电压端，若接好上屏线后开机，屏幕上有正常的图像显示，则说明液晶屏工作电压为+5V。这时，去掉短路线，断开上屏电压形成电路中的集成块电压输入脚的+12V供电后，将其改为+5V供电就行了。若上屏电压为+5V时，电视机出现的是较暗的无图像光栅，则说明原机液晶屏工作电压为+12V，将电路板上的电路恢复直接代换原电路板就行了。
