一、主板电路
液晶显示器的主板。通常被称为“驱动板”，也叫“A，D板”，它是液晶显示器除屏以外的第二个重要部件。其主要作用是接收、处理主机送来的信号。为屏输出正常的信号，在液晶屏上显示图像；同时，为高压板输出开关信号，有的也为高压板提供工作电源。

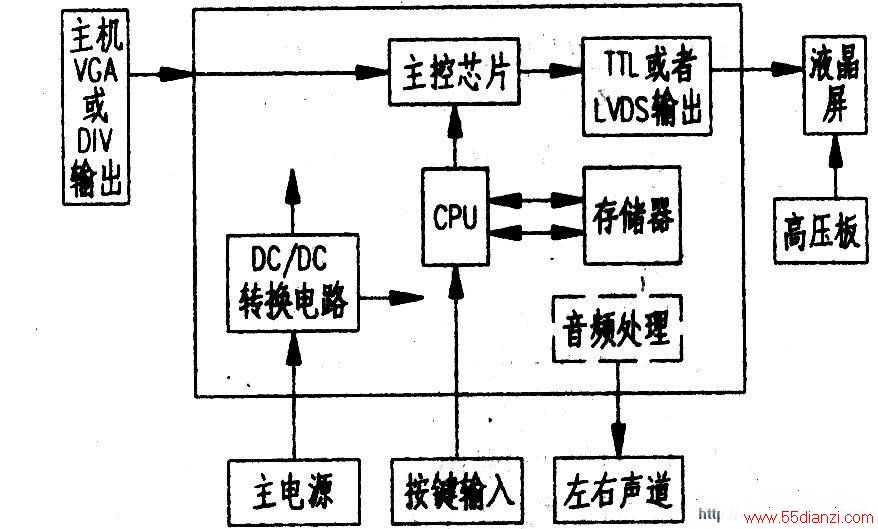

下图是2103B—T主板各接口的位置图。
1.主板上主要元件的作用
（1）CPUCPU（或MCu）的主要作用是通·过IIC总线传送指令和数据到各个被控电略。检测各个被控电路的工作情况：执行在工厂模式下输入的键盘指令；控制电源的开关和节能状态、频率计算、Rs232通信、字符显示（OSD）控制；检测主机与液晶显示器的连接状况等。
（2）主控制芯片主控制芯片的作用主要是信号处理。把主机送来的RGB模拟信号转换为数字信号并进行差补缩放处理。然后再经时序控制电路送到液晶屏。
（3）存储嚣（EEPROM）存储器用于存储液晶显示器的设备数据和运行中所需的数据，主要包括设备的基本参数、制造厂商，产品型号，分辨率数据、刷新率等。还包括设备运行状态的一些数据。如亮度、对比度、各种几何失真参数、节能状态的控制数据等。
（4）DCDC变换电路通过DC，DC变换电路。形成液晶显示器各部分所需要的直流电压。DC，DC电源变换电路的核心元件是直流电源变换芯片。
12V电压输入到直流电源变换芯片以后。经其处理输出稳定的大电流低电压。
（5）视频信号处理电路视频信号处理电路的主要作用是将主机送人的R、G、B横拟脉冲信号进行视频处理，如A，D转换，数字解码、图像缩放、时序控制处理等。这些功能都是在集成电路内部自动完成的。
经过视频处理的信号到液晶屏的接口之前还要经过接口电路。一般有TTL和LVDS两种接口格式。
以上是一般液晶显示器的主板构造。实际上。当前一些最新型的液晶显示器已经把CPU和主控芯片的一些功能进行了整合。使用一块大规模集成电路来完成更多的功能。因此主板的构造更加简洁。
2.主板的常见故障诊断.
（1）显示器整机无电
1）电源电路故障一般的液晶显示器分机内电源和机外电源两种（机外的常见一些）。不论哪种电源，它的结构比CRT显示器的电源简单多了，易损的一般是一些小元件，像保险管、输入电感、整流桥、300V滤波电容、开关管、电源控制IC、整流输出二极管、滤波电容、稳压二极管等。
2）驱动板故障如果开关电源部分电路出现故障，则有可能导致12V和5V两组电源均无输出。可先查12V电压正常否，接着查5V电压正常否。因为AD驱动板的CPU（MCU）芯片的工作电压是5V，如果没有5V电压或者5V电压变得很低。那么第一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见，可进一步检查五端稳压块（常见型号8050SD、LM2596、AIC15－01等）是否有故障。另一种可能就是5V的负载过重，把5V电压拉得很低，即后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低。逐一排查后级出现问题的元件，替换掉出现故障的元件后，只要5V电压能恢复正常，故障一般就能解决。
也经常遇到5V电压恢复正常后还仍然不能正常开机的故障，这种情况也有多种原因，一方面是CPU（或MCU）的程序被破坏，导致不开机；另一个原因就是CPU本身损坏，比如说CPU的IO口损坏，使CPU扫描不了按键，遇到这种由CPU引起的故障，继续在硬件上找问题是没有用的，就算是换了CPU也解决不了问题，因为CPU是需要编程和写码的。如果没办法找到原厂的AD驱动板替换，只能用通用AD驱动板代换。在实际的维修过程中，遇到的液晶屏有两种供电方式：一种是由主板提供屏的各种工作电压，一般情况下，液晶屏所需的各种工作电压有3.3V、10V、－6V、－18V等几种，检修时，主要是针对10V、－18V（或－6V）两组电压。另外一种是主板只提供一个3.3V的电压，屏所需的其他各种电压是屏后面的电路板提供的。采用这种供电方式的显示器，检修的难度相当大，可能除了工厂，业余条件下基本上无法修理。
（2）显示屏亮一下即灭，但是电源指示灯常亮
这种故障一般是高压异常造成的，属于保护电路动作导致的故障。在这种情况下，一般液晶屏上是有显示的，因为现在的液晶显示器高压板，在设计时一般都是采用对称电路，而两边都坏的可能基本上没有。
该故障的检修方法是用单灯高压板接一个灯管试验。一般老机器容易出问题的是某一路电源管、升压管、升压变压器和灯管短路或空载，造成电源控制IC负载均衡保护；新型机的保护电路和工艺等出问题的比较多。尽管高压板接口有多条连线，其实只需要4个信号接到高压板即可进行故障诊断（①，电源；②，地；③，开关控制ONOFF；④，ADI亮度调节）。首先确定电源线的正极和负极，有保险丝的一般是正极，负极多是接在电容的负极上；然后确定电压，最好办法是看电容的标记，假如电容耐压为6V左右，那么供电就是3.3V的；如电容上标12V左右，那么输入电压肯定是5V；假如电容上标24V左右或以上，那么供电电压就是12V。依次类推，把电容上所标的电压数除以二，最接近几伏就是几伏。如果按上述方法连接，试验灯管还是不亮，或者只是闪一下就灭了，怎么办呢？找出控制脚，看看哪只脚是直接引接到三极管上的。在它们的中间仅有个小电容，很容易辨认。控制脚一般是3.3V和5V，也有个别是接地。在不知道接法的情况下，先接地试一下，不行再接3.3V或5V。输入电压和控制电压多是3.3V，可以直接合并。多余的脚让它空着。
（3）花屏或白屏
这种故障一般是屏的驱动电压出了问题，如果屏的驱动电路在主板上，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下是换屏，维修的风险很大。
可先换驱动板和与屏间的连线试验，若不能排除故障，再检查屏背板供电电路。其维修思路为：驱动板5V转3.3V的稳压块是否有供电输出→驱动板保险丝→3.3V电路→DCDC转换电路→负压形成IC→驱动IC。
（4）CPU导致的故障CPU的供电不良会导致不能开机或者死机；复位电路不正常会出现不开机、白屏或者无规律死机现象；时钟电路不良也会导致系统运行紊乱或死机；与主控芯片的接口电路不正常会导致无画面、无字符显示、联机黑屏或者画面抖动等故障；背光灯和液晶屏开启控制电路异常会出现黑屏或者有隐隐约约的显示等现象；按键电路出问题则会出现OSD菜单随意弹出或开机后无反应、所有按键失灵的现象。
二、高压板
液晶显示器的高压板，用来产生液晶显示器背光灯管所需的2000V高压。高压线圈的线径很细，工作在高电压环境下，其故障率最高，其配件也最难买到。
高压板坏，出现的典型故障就是开机指示灯亮，能够控制，主机不亮或者一亮即灭。若是灯管坏（应该说多灯的显示屏不可能灯管全部坏，一般只是坏一根），故障也是一亮即灭。判断是灯管坏还是高压板坏的方法是：找一块单灯的高压驱动板，单独用电源去控制驱动板，把每一根灯管都试一遍，一灯两线，两灯四线，四灯八线，都很好接，只需接其中两根颜色一样的线即可，如四灯六线灯管取两根同颜色的粗线接上就可以试验。判断完灯管后，再检查高压板，如果是单块高压板，建议直接换整块，价格便宜且省事。如果是高压板和电源一体的，首先查高压板供电保险，再查振荡三极管、二极管；激励IC一般很少坏。当然，在对整合式高压板无计可施的时候，可以用单独的高压板代替，只要安装空间允许。
修理高压板的思路可归纳为：电源保险丝→开关控制管→电源管理IC→推挽放大管→电源开关管→DA转换电路（储能电感、整流管）→LC升压电路（升压变压器、升压电容）→耦合电容→灯管。
