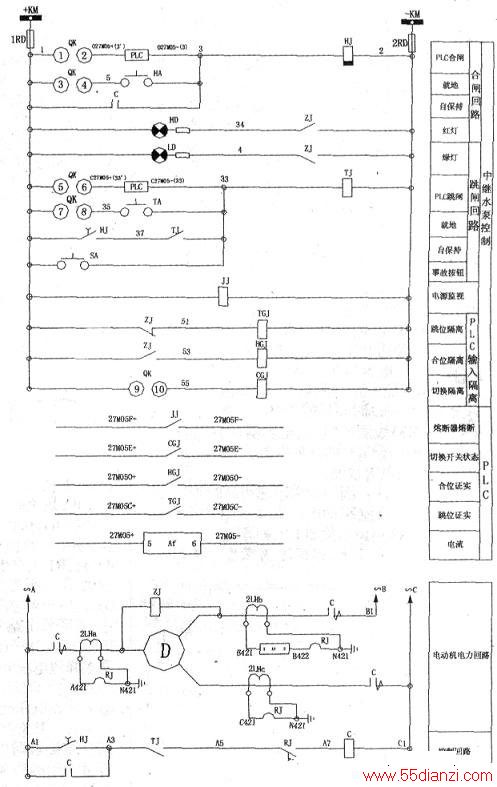

某厂中继水泵出现故障，一送直流电源保险就爆，不能投入运行（电路见附图）。
为此进行逐级排查，先拉开所有电源保险（操作为直流电源、动力为交流电源），然后检查#1中继水泵开关箱，在端子排上找到直流电源中的正极和负极端子“1”和“2”（保险爆是负电的所在保险），接通直流电源侧的“1”和“2”引线，使电源进线与开关箱的内部负荷分开，用万用表查电源侧端子“I”和“2”间阻值为∞。再用500v摇表测试“1”和“2”间的阻值，为400MΩ，说明直流电源没有问题。
离负电极最近的负荷应属合闸继电器和眺闸继电器(JT3系列)的线圈，经过检测，合闸继电器线圈电阻明显变小，正常为2.8kΩ．实测只有800Ω，说明线圈内部存在匝间短路，换上新的合闸继电器。再次测量端子排负荷处“1”和“2”阻值为400MΩ，负电“2”对地绝缘电阻为0，难怪一送电保险就爆。检查发现眺闸继电器线圈有一点接地（由于开关箱内非常潮湿），直接更换眺闸继电器届再次测量负电对地绝缘，绝缘电阻为450MΩ，送上操作直流、动力交流，故障已排除。
检查换下的跳闸继电器(JT3-21)，这种拍合式继电器从表面上看，怎么也看不出线圈会接地。打开继电器的拍合板、衔铁，准备取下线圈。可是线圈卡住了，没取下。用螺栓松动剂喷在线圈骨架与铁心连接处，过了一会儿．轻轻旋转线圈，才从铁芯上取出线圈。
发现线圈骨架内部断裂并与铁芯连接处有严重的腐锈痕迹，很可能此继电器在安装的过程中，其骨架就出现内部断裂，又在比较潮湿的环境中工作，久而久之出现线圈与外部的铁芯导通，再与安装固定的框架导通，直至接地。
为彻底杜绝此类故障的发生，对二次回路进行了改造。
1．由于JT3系列继电器不适合在比较潮湿的环境中运行，所以将回路中的合闸继电器、跳闸继电器更换成HH52系列小型继电器。由于HH52系列小型继电器体积小、成本低、电器寿命长、易于更换（有插件），重要的是外壳几乎是密封的，可以在比较潮湿的环境中使用。
2．另外，关于合闸继电器线圈烧毁问题，笔者认为是由于回路中与①一②接点并联的交流接触器常开接点的原因，使得合闸继电器在合闸、合闸后，甚至电机启动到停止前一直处在通电吸合状态。为了电机更加可靠地投入运行，不致由于交流接触器保持接点(Al-A3)解除不良等原因而使电机停机，在直流控制回路中①一②接点并联一个交流接触器常开接点，在交流接触器动作吸合后，其常开接点闭合短路①．②接点，使合闸继电器在交流接触器吸合的情况下也处在吸合状态。
更为重要的是合闸继电器JT3-11/5，往往存在过多的剩磁，常常会出现断电后较长时间不释放的故障，正常使用只需2秒以内的延时即可，而在剩磁过多时则会出现断电20秒后仍然没有释放的现象，造成跳闸时，跳闸继电器眺不开的故障。通过长期检修及处理故障，笔者认为回路中的合闸继电器可以不要延时，瞬动效果会更好。
改进方案去除并联在①一②接点处的交流接触器常开接点，因为这样可以使合闸继电器线圈只在合闸过程中通电，一旦合闸后，合闸继电器线圈处在断电状态，能大大提高合闸继电器的使用寿命。
通过以上改进极大提高了中继水泵二次回路的经济运行、安全运行，而且减轻了设备的维护量。中继水泵二次回路设备运行一年多至今没有发生过故障。
