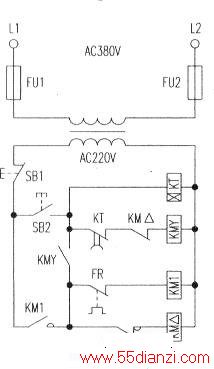

Y-△启动箱的电气原理图如图l所示。按启动按钮SB2，时间继电器KT和接触器KMY间时吸合。KMY接触器吸合后，KMY接触器辅助触点闭合，主接触器KM1吸合，电机开始星形启动。当KT时间继电器计时到以后，时间继电器KT吸合，接触器KMY释放，常闭辅助触点KMY断开。此时，时间继电器KT也失电释放。KM1释放后，常闭辅助触点KMY闭合，三角形运行接触器KM△吸合，电动机转换为三角形接法运行。

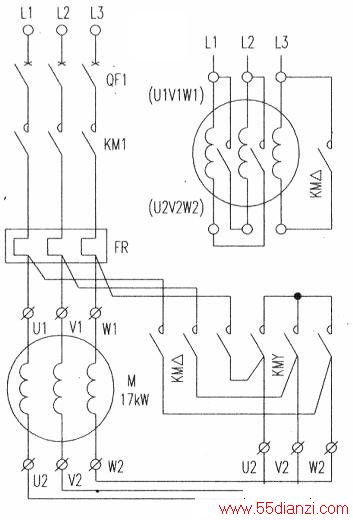

下图主回路电路分析：三相电源(L1、L2、L3)通过断路器QF1再到主接触器KMI，再到热继电器FR的下桩头引出3根线，接到U1、V1、W1接线柱。在热继电器FR下桩头再返3根线到星形接法接触器KMY的下桩头，将星形接法接触器的上桩头用铜排短接。在接触器KMY的下桩头引出3根线到U2、V2、W2的接线柱。
电机与Y-△启动电路正确的接线方法：从电机前Y-△启动箱要用两根电缆（电缆的截面积要与电动机的功率相匹配）。一根电缆接Y-△启动箱和电机定子线圈的U1、V1、W1接线柱，这是电机定子线圈的头端连接，一定要保证Y-△启动箱的U1、V1、W1分别对应电机的U1、V1、W1。另外，一根电缆接Y-△启动箱和电动机定子线圈的U2、V2、W2，这是电机线圈的尾端连接，也一定要保证Y-△启动箱的U2、V2、W2分别对应电机的U2、V2、W2。如果两根电缆接错，会导致电动机运行于三角形接法时，定子的3个线圈不是接头尾相接的接法运行，造成电机运行时3个线圈产生的磁场不是对称的旋转磁场，电机的旋转转矩减小，制动转矩增加，使电机过载发热。
在电机接线时可能会遇到这种情况：Y-△启动箱和电机定子线圈都没有标出U1、V1、W1和U2、V2、W2符号。碰到这种情况可这样处理：Y-△启动箱热继电器和KMY分别引出的3个接线端，从左到右分别看作为U1、V1、W1和U2、V2、W2。电动机3个定子线圈的尾（上接线端）分别为U1、V1、W1；下接线端分别为U2、V2、W2。一定要保证电机Ul和U2、V1和V2、Wl和W2为同相，并且1为头（或尾），2为尾（或头）。找出了端子符号再按上面介绍的接法接线。
故障原因分析：由于电工在U2、V2、W2接线端子上，将电动机定子线圈尾端的U2．接到了Y-△启动箱接线柱上的W2接线柱，电动机定子线圈尾端的W2接到了Y-△启动箱接线柱上的U2接线柱。电动机在三角形运行时，定子线圈的接线实际上为如下图所示的错误接法。电机定子线圈U相与V相首尾连接，而W相却被短接，造成电动机定子线圈产生的磁场严重不对称，电磁转矩很小，所以，电机在三角形运行时，带不起大负载，转速下降，电流增大，过载保护。
