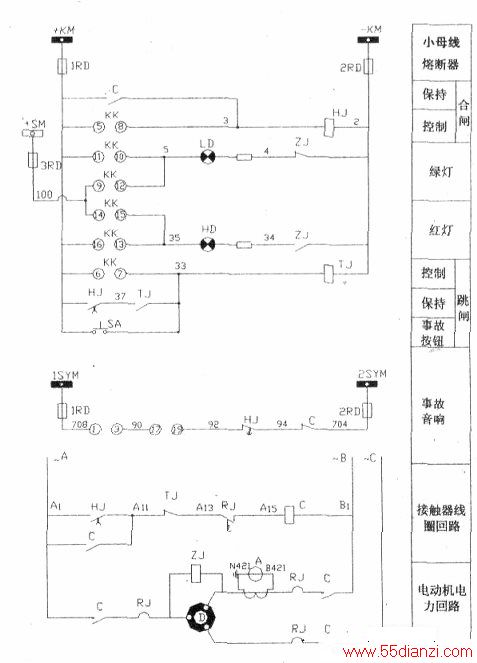

再生泵发生故障，合闸后电机不启动，直接影响系统生产，情况紧急。该泵供电线路如附图所示。按照常规，合上转换开关在合闸位置，图l中⑤、⑧接点接通后，再测量合闸继电器线圈两端的电压为220V．但合闸继电器没有吸合，判断为合闸继电器线圈烧毁。换上新的合闸继电器后，再次启动，发现交流接触器不时跳跃，打开交流接触器的消弧罩(cj10-20A)，发现主接点烧损严重，消弧罩烧黑。更换交流接触器后再次启动成功。
几天后，再生泵再次出现故障，再生泵停机后不能再次启动。重新测量合闸继电器接点、热继电器接点，都良好。检查跳闸继电器时，发现跳闸继电器一直处于吸合状态，将控制回路的操作直流断开后，跳闸继电器仍然在吸合位置。仔细检查发现跳闸继电器的常开接点粘连在一起，导致再次合闸时，交流接触器线圈回路由于跳闸继电器常开接点的粘连（常闭接点断开），而构成不了回路，交流接触器线圈得不到电压，进而再生泵不能再次启动。处理跳闸继电器接点后恢复正常。接通开启3次，运行良好。
以往认为跳闸继电器是双断接点，而且工作在控制回路，电流较小不会产生粘连现象。仔细分析，是由于在交流接触器产生跳跃过程中，间接烧损跳闸继电器的常开接点，造成跳闸继电器的常开接点粘连（继电器始终处在一种近似长期吸合状态），它的常闭接点自然断开，导致再生泵不能启动。
关于合闸继电器线圈烧毁问题，笔者认为由于回路中与⑤⑧接点并联的交流接触器常开接点的原因，使得合闸继电器在合闸、合闸后甚至电机启动到停止前一直处在通电吸合状态。原电路为了电机更加可靠地投入运行，不致由于交流接触器保持接点(A1-A11)解除不良等原因而使电机停机，在直流控制回路中⑤、⑧接点并联一对交流接触器常开接点，在交流接触器动作吸合后，其常开接点闭合短路⑤、⑧接点，使合闸继电器在交流接触器吸合的情况下也处在吸合状态。但笔者认为回路如果去除并联在⑤、⑧接点处的交流接触器常开接点会更好一些。因为这样可以使合闸继电器线圈只在合闸过程中通电，一且合闸后，合闸继电器线圈处在断电状态，会大大提高合闸继电器的使用寿命。
