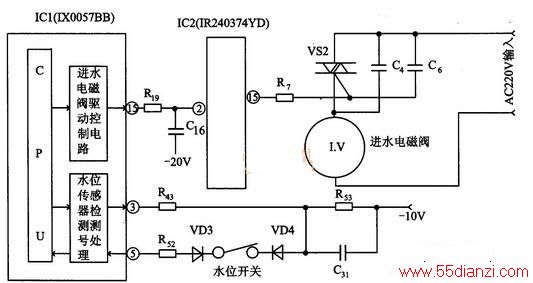

出现这种故障的部位通常与进水阀控制电路有关。该全自动洗衣机进水阀控制电路由微处理器IC1(IX0057BB)的15脚与功率驱动集成电路IC2(IR240374YD)、双向晶闸管VS2、进水阀IN等组成,相关电路如下图所示。检修时,可先对这部分电路进行检查。不过,当水位传感器开关不良时,也会引起进水不止故障,对此也不容忽视。
(1)接通电源后,在进水状态时,测量微处理器IC1(IX0057BB)的15脚输出的高电平信号正常。
(2)在进水达到设定的位置后,测量IC1(IX0057BB)的15脚输出的高电平可以转变为低电平,此时测量加到进水电磁阀线圈两端的220V交流电压仍然存在。由此说明微处理器输出的控制信号基本正常,问题出在进水电磁阀驱动电路。
(3)对IC1(IX0057BB)的15脚到进水电磁阀之间的电路元器件进行检查,结果发现C4电容与VST2双向晶闸管均击穿短路。
采用新的、同规格的配件更换上述损坏的元器件后,接通电源试机,洗衣机的进水可以自动停止,故障排除。
