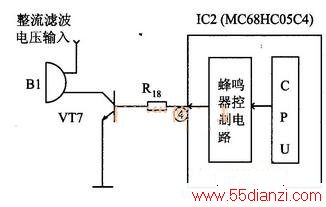

出现这种故障的部位通常与微处理器控制的蜂鸣器控制电路有关。蜂鸣器控制电路主要由微处理器IC2(MC68HC05C4)的④脚与压电蜂鸣器B1、VT7等组成,相关电路如下图所示。检修时,可先对这部分电路进行检查。
(1)接通电源后,在按压操作按键时,测量微处理器IC2(MC68HC05C4)的④脚输出的高电平基本正常,但测量VT7管的基极电压的高电平也无问题。
(2)断电后,对IC2(MC68HC05C4)的④脚、VT7晶体管、R8电阻器进行检查,结果发现VT7的集电极引脚呈虚焊状态。
加锡将VT7的集电极虚焊的引脚重焊牢固后,接通电源试机,洗衣机蜂鸣器的工作恢复了正常,故障排除。
当VT7晶体管损坏时,也会引起上述故障,该管的型号为2N3904,如一时无原型号的管子更换,也可以采用国产3DK40B型晶体管直接进行代换。
