该全自动洗衣机接通电源后,操作功能按钮时,显示正常,但蜂鸣器不响,整机也不能进入正常的工作状态。
出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时,可先对这部分电路进行检查。
(1)检查提供给微处理器IC1的63、64脚上的+5 V电压在正常值范围内,且稳定。
(2)测量提供给微处理器IC1的⑥脚上的复位电压也无明显的异常现象。

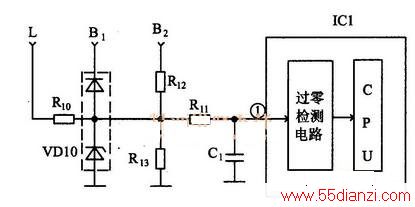

(3)用示波器检查微处理器控制芯片IC 1的时钟振荡引脚⑧与⑨脚电路上的振荡波形正常。怀疑IC1的过零检测电路有问题,相关电路如下图所示。
(4)对IC1的①脚外接的过零检测电路中的有关元器件进行检查,结果发现R11电阻的一只引脚呈虚焊状态。
加锡将R11电阻器虚焊的引脚重焊牢固后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
