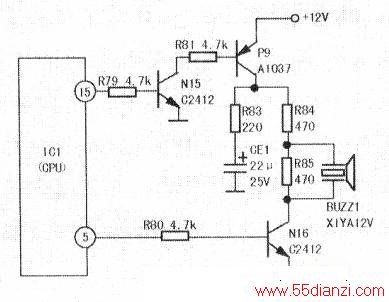

此电路见下图。由CPU、Nl5、N16、P9、R79～R81、R83～R85、CE1及压电蜂鸣器BUZZ1等组成。N15、P9组成两级放大电路，当CPU15脚输出商电平控制信号时N16导通．BUZZ1接通电源，此时⑤脚输出的频率约为3.8kHz、幅度为SV的脉冲信号电压，使BUZZ1发声。蜂鸣器电路的故障主要是蜂鸣器不响或发声异常等。首先检查蜂鸣器是否正常，该蜂鸣器为方波脉冲驱动型，可将其从线路板上焊下来，用指针万用表Rx1挡进行测量判断，以两表笔碰触蜂鸣器两电极瞬间能发出轻微的“咔嚓”声为正常，否则蜂鸣器损坏应换新，然后检查驱动电路，P9的e极应为+12V，操作任意按键时，⑤脚应为离电平，N16导通；15脚亦应为高电平（幅度约5V，频率3.8kHz），P9的b极为低电平使其导通，BUZZ1两端电压幅度应有明显变化。否则应检查N15、N16、P9等相关元件。
