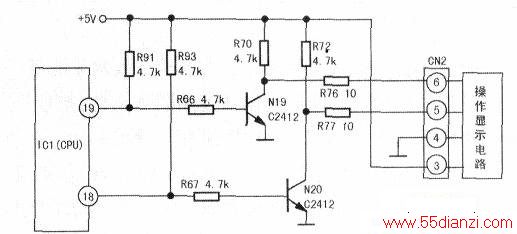

海尔BCD-550WYJ变频电冰箱操作显示电路分两部分。一是变温室操作显示电路，如上图所示。CPU的52、53、60、61脚输出控制信号及数据信息，通过8位移位寄存器IC8(CD74HC595)进行功能扩展后，完成变温室的操作显示功能。CPU52脚为控制键信号输入端，IC8各脚功能是：16和⑧脚为电源(+5V)和接地端；15、①～⑦及⑨脚为移位数据输出端；13脚为使能端，加电时由CE5、R57设置；⑩脚为复位端，但由于该电路不需要对其进行复位，所以直接将其接+5V电源；12、14脚为数据、时钟信号端；二是面板操作显示电路，如下图所示。该电路由两片贴片式集成电路，一只晶振、四只轻触开关、一个LED显示屏及若干贴片式阻、容元件等组成。CPU18、19脚经N2()、N19和CN2⑤、⑥脚将信息送入并在LED屏上显示，CN2③、④脚为其提供+5V工作电源。
操作显示电路的故障通常表现为操作键失效、失灵及LED显示屏不显示、显示紊乱、显示字形缺笔画（段）等。应重点进行如下检查：
(1)检查+5V供电。首先测量操作显示板上+5V电源电压是否正常，如果无电压、电压过低或时有时无，可检查智能板和显示板上插件是否存在断脚、插脚氧化锈蚀、脱辉、排线虚焊、断脱或严重腐蚀，应进行清洁和重焊处理。(2)检查操作键。由于操作键按压动作频繁，较易产生故障。CPU判断操作键是否有效的原则是：一个按键单独接通电路视为肯定，两个以上按键同时接通电路则判为否定。因此应逐一检测每个按键是否接触不良或短路漏电，必要时应进行清洗或更换。
(3)检查CPU信号传输电路。重点检查CPU18、19、952、53、60、61脚有无开焊或相关印刷线路铜箔断裂，IC8、N19、N20及相关阻、容元件是否存在开路、短路、变质及烧损等。
