空调室内外机连接管安装注意要点

　　空调室内、外机连接管是将分体式空调室内制冷系统与室外制系统连成一体的铜管，其规格与机型的对应关系见下表。

　　
　　在安装或使用中，若室内、外机连接管的喇叭口不良、铜螺母开裂、螺纹滑丝、螺母没拧紧或管路本体泄漏，均会导致冷媒泄漏；若布管不合理，则易导致漏水，因此在进行室内、外机连接管的操作时应注意以下几点：
　　
　　1．安装壁挂机时，墙孔位置应垂直对准室内机输入输出管口，与输入、输出管的倾角（即输入、输出管与机身倾角）小于30℃。如下图所示。

　　
　　2．安装落地式空凋室内机时，连接管弯曲半径和角度尽可能大，弯曲半径大于l00mm，角度大于70°，如下图所示。常规铜管必须使用弯管工具进行弯管，波纹管弯曲时可用手慢慢折弯或运用柔软的工具进行压弯，确保铜管不压扁。

　　
　　3．将连接管整理成“横平竖直”，弯曲半径尽量大于l00mm，弯管时不得将连接管弯折压扁，并按要求固定，最好每隔1.5m处用管卡固定，以防机器工作时产生噪音。

　　4．若管路较长需要盘管时，内径应大于500mm。
　　
　　5.安装墙壁护圈用密封泥堵死过墙孔，防止空气异物进入室内。
　　
　　6．将连接线连同连接管、排水软管捆扎在一起，并确定好与室内机的连接长短距离。用包扎带将其均匀地包扎好，包扎方向应从室外机向室内机方向包扎，以防雨水进入管路而影响管温和绝缘。包扎时电源线、控制线不应交叉缠绕，且放在上面，排水软管放在下面，即放置在冷媒管道的下方。同时，不要使排水软管隆起或盘曲，也不可拉’着排水软管进行包扎。
　　
　　7．安装分体式壁挂机时，须先连接好连接管，再固定室内机。
　　
　　8．将室内机连接管的保温套管撕开10～15cm，并让高、低压管长度差约l0cm，接下来连接管与截止阀的连接操作见前面所述。
　　

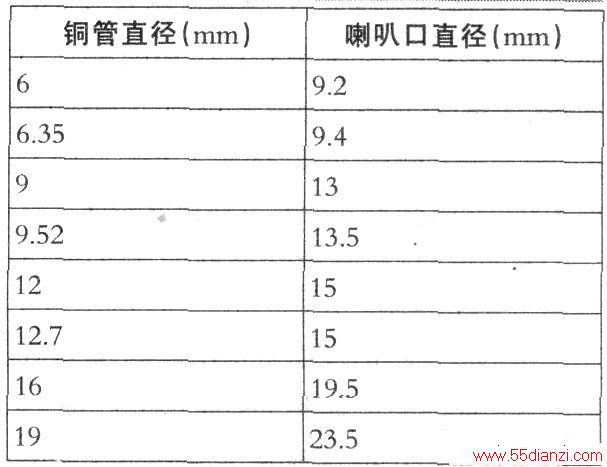

　　9．安装时若需加长或减短连接管，必须使用专用扩喇叭口工具，确保喇叭口质量，喇叭管口应平整，无杂物或铜屑等，且喇叭管口扩开部分的长度差(L)应小于1mm。实际扩管时，喇叭口的直径(A)与铜管的直径(d)应对应，其对应关系见下表。

　　
　　焊接铜管时，应在最短时间内冷却焊口，以减少氧化杂质产生。
　　
　　10.检漏。连接好空调的室内外机连接管后，需进行检漏操作，具体方法如下：将较高浓度的肥皂水（不允许使用洗衣粉）涂在各螺母接口处，观察两三分钟后，反复涂抹，若无气泡产生，则证明已拧紧；如有气泡冒出，则需稍松开再拧紧螺母，然后重新检漏。
　　
　　在未联机前，连接管两头30～50cm的一段管路不用先包扎，待检漏并试机运行正常后再包扎。
