海尔BCD-550WYJ变频电冰箱电气系统控制接口电路检修思路

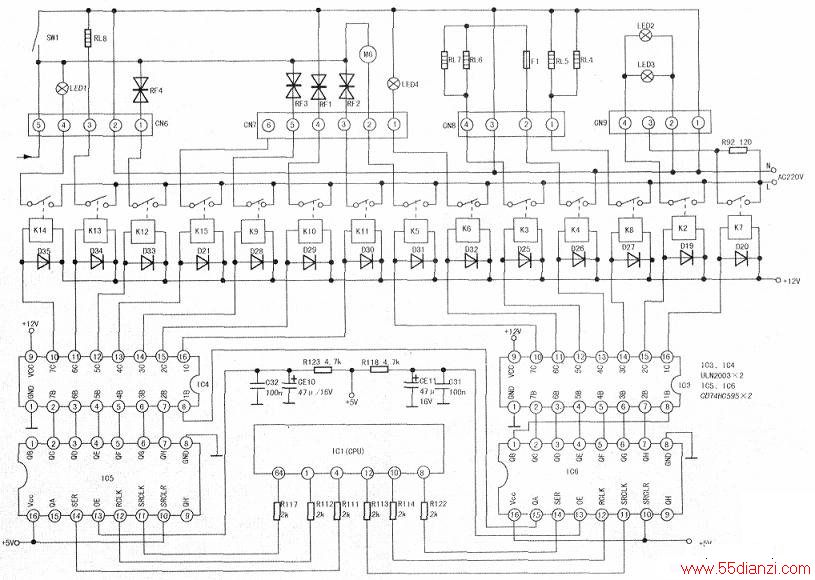

　　海尔BCD-550WYJ变频电冰箱电气系统控制接口电路如下图所示。由8位移位寄存器IC5、IC6（CD74HC595，引脚功能见前述），反相驱动器IC3、IC4（ULN2003）、继电器K2—K15及CPU等组成。

　　IC3、IC4的⑨、⑧脚为+12V电源和接地端，①~⑦脚为控制信号输入端，与其一一对应的16～10脚为反相驱动输出端，分别控制14个继电器的吸舍或释放。控制指令信号由CPU①、④、⑧、⑩、12、64脚输出送至IC5、IC6，经8位移位寄存器进行功能扩展后，由fC3、IC4反相驱动K2～K15中不同继电器吸合，进而控制对应电气系统执行器件工作。

　　该变频电冰箱共采用CN1～NC9九对接插件。

　　电气系统控制接口电路故障通常表现为电冰箱照明灯不亮、化霜加热器工作异常、电磁阀门工作异常、吧台分配器工作异常、制冷及制冰温度异常、制冰机工作异常等。检查方法如下：

　　(1)检查相关器件是否良好。这些器件包括照明灯LED1—LED4、电磁阀RF1～RF4、加热器RL4~RL8、送冰电机M6及保险丝F1等。方法前已介绍过，就是测器件两端电阻值，如阻值为∞说明器件开路或烧损，如阻值为0Ω或很小，说明短路或漏电。

　　（2)检查控制电路。如遇到冷藏室、冷冻室、分配器照明灯故障时，在确认桓关器件完好后，先检查插件CN9②、④脚，CN7①脚及CN6④脚是否存在开路、短路、引线断脱或接触不良。接着查继电器K2、K6、K14线圈是否烧断开路及其触点是否接触不良、烧结不释放等。然后检查AC220V的L（火线）、N(零线)供电是否通畅。最后检查集成电路IC3qC6。检查IC3、IC4时，先断开①~⑦脚，通电后用+5V电压依次触碰①～⑦脚、16~10脚应分别输出低电平，对应继电器若有吸合声，则为正常，否则反相驱动电路IC3、IC4损坏。检查IC5、lC6时，如IC5②脚、IC6③、⑦脚始终为高电平或低电平，在检查⑩脚+5V供电正常时，再测IC5、IC6（11）、（12）、（14）脚输入信号电压或波形，若正常则为IC5、IC6损坏，应更换。如不正常，可检查CPU①、④、⑧、⑩、12、64脚有无脱焊开路，若CPU上述引脚输出不正常，可参考前述检查+5V供电时，时钟脉冲及复位信号，如均无问题，就是CPU内部局部电路损坏，更换CPU可排除故障。如遇到分配器加热器、化霜加热器、吧台加热器、分配器开关、送冰电机M6、出冰口盖板电磁阀、冰块选择电磁阀、制冰机进水电磁阀、冷饮电磁阀等故障时，可以此类推。
